Varisol G250 Montage- Und Elektroinstallationsanweisung Seite 8

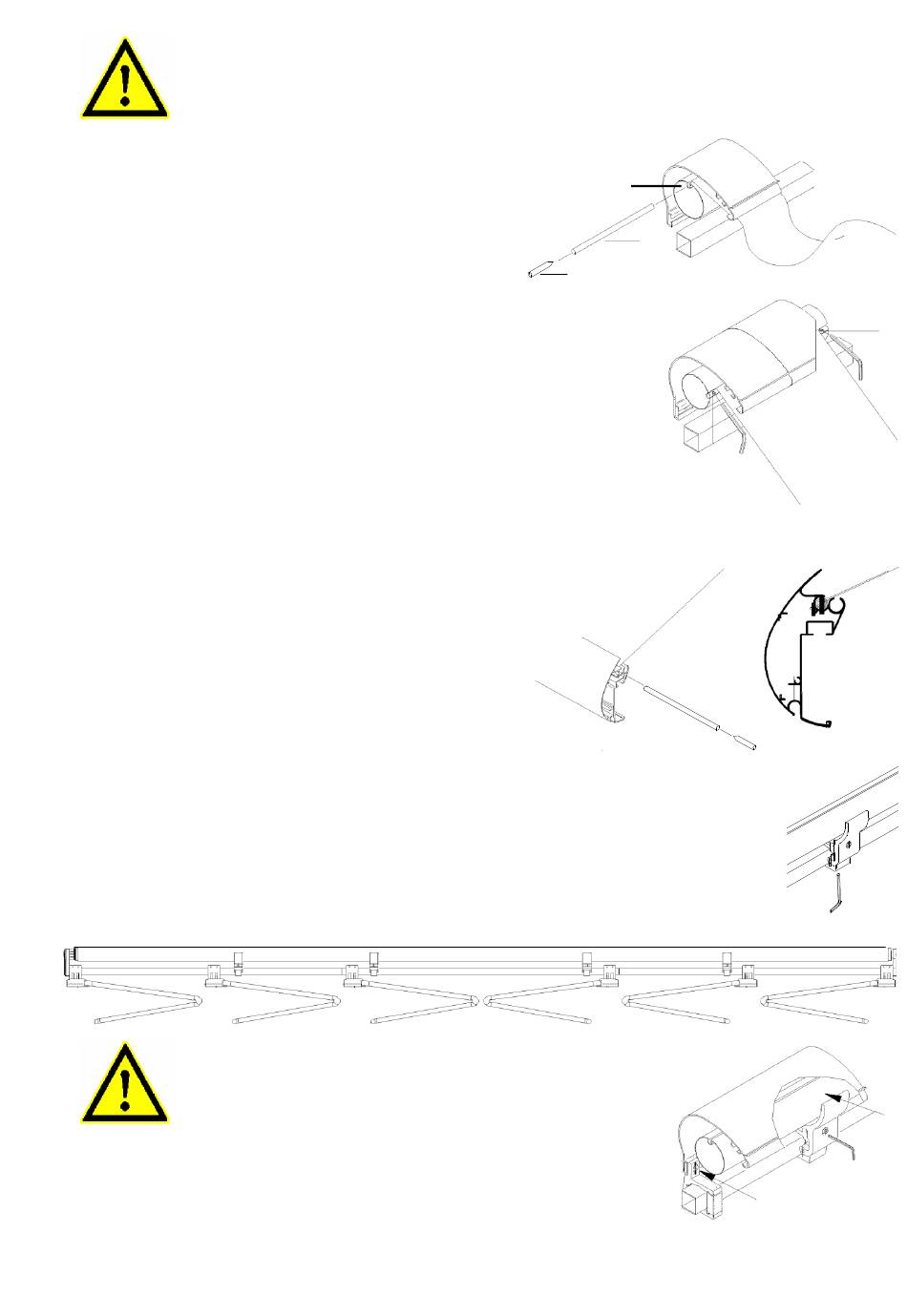

Achtung bei Tüchern mit Eckverstärkung!
Die Eckverstärkung wird immer in die Fallstange montiert!
•
Führen Sie den Hohlsaum des Tuches nach und nach in
die Nut der Tuchwelle (1) ein. Ihr Kollege schiebt
gleichzeitig den Rundkeder (2) in den Hohlsaum.
Schneiden Sie den Keder so ab, dass das Tuch rechts
und links 2cm übersteht. In den Überstand werden die
Tuchbefestigungen (3) eingeführt.
•
Vermitteln Sie das Tuch auf der Tuchwelle und ziehen Sie die Tuch-
befestigungsbolzen (3) mit einem 2,5 mm Innensechskantschlüssel an.
•
Schieben Sie den Motor zurück in die Tuchwelle. Montieren Sie das Seitenlager mit der Tuchwelle an das
Tragrohr. Montieren Sie die Seitenkappe.
•
Ziehen Sie das Tuch vorsichtig über die Gelenkarme zur
Fallstange. Führen Sie den Hohlsaum des Tuches, jetzt
von der rechten Seite aus nach und nach in die hintere
Nut der Fallstange. Ihr Kollege schiebt gleichzeitig den
Rundkeder in den Hohlsaum. Schneiden Sie auch hier
den Keder so ab, dass das Tuch rechts und links 2 cm
übersteht. Stecken Sie die Befestigungsbolzen rechts
und links in den Hohlsaum. Ziehen Sie diese aber noch
nicht an.
•
Lösen Sie jetzt die Tuchwellenstützlager (4) am Tragrohr mit einem 5mm Innen-
sechskantschlüssel und verschieben Sie diese unter die nächste Tuchnaht in
Armlagernähe.(siehe Zeichnung unten). Ziehen Sie die Schrauben wieder fest.
Beachten Sie, dass die Tuchwellenstützlager nicht zu
weit nach hinten gerstellt werden (5), da sonst das Tuch
an den Dachträgern (6) schleift und beschädigt werden
kann!
97.08.050 V6
4 4
1
2
3
3
4 4
3
4
5
6
Seite 8 von 14
