Montage Der Bespannung - Varisol G250 Montage- Und Elektroinstallationsanweisung

•

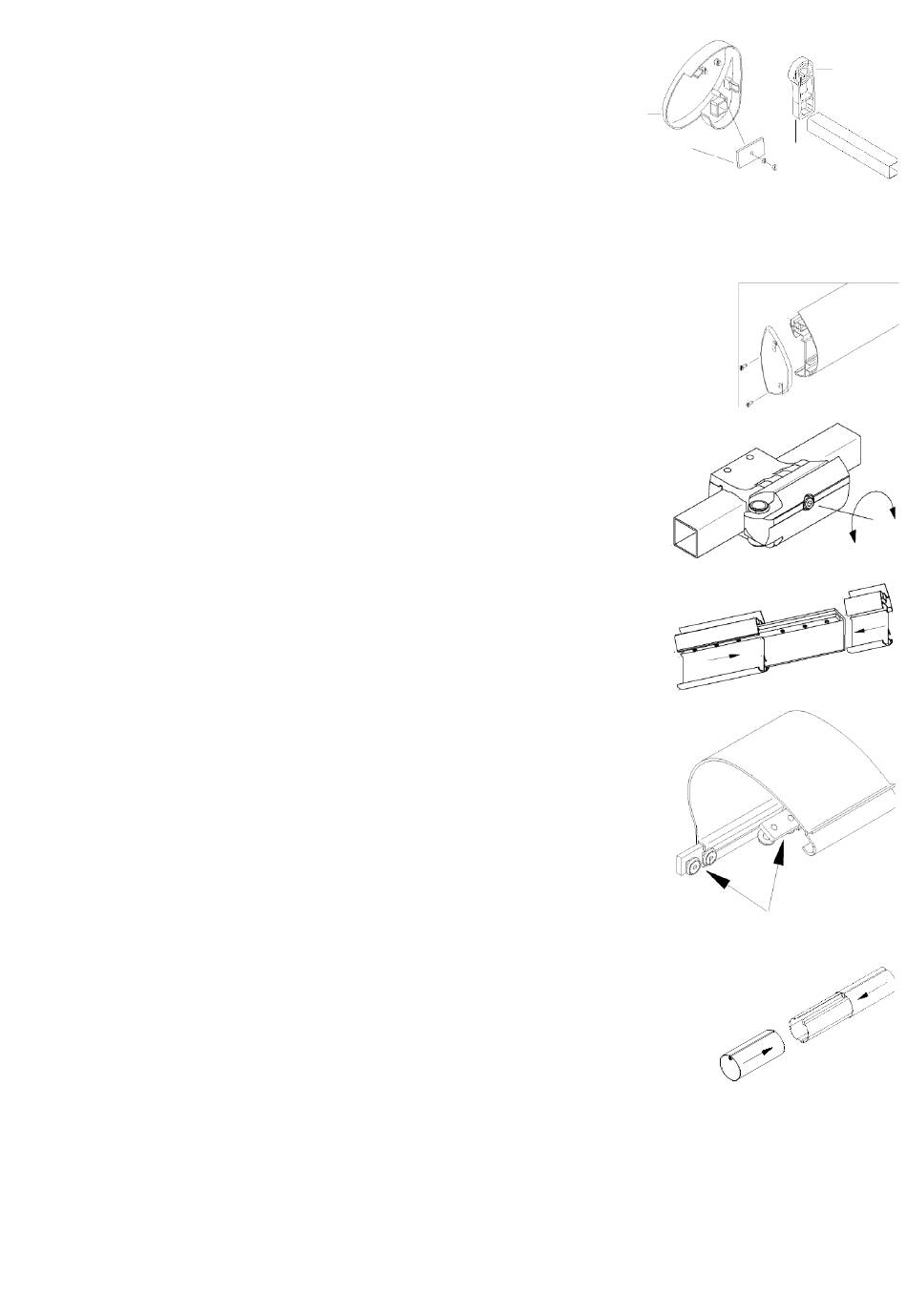

Die Kastenseitenkappe ist mit einer kleinen Aluplatte (1) an dem
Seitenlager (4) befestigt. Schrauben Sie die Mutter mit einem 10er
Maulschlüssel ab und lösen Sie die Seitenkappe (2) mit einem
Gummihammer. Lockern Sie den Gewindestift (3) des Seitenlagers
(4) mit einem 3 mm Innensechskantschlüssel, und nehmen Sie es
vom Tragrohr ab. Ziehen Sie die Tuchwelle ca. 20 cm nach links über
das Markisengestell hinaus.
•
Versetzen Sie nun die Leitern unter die rechten Montagekonsolen und verfahren Sie mit dem rechten
Markisenteil in gleicher W eise. Die Seitenkappe und das Seitenlager lassen Sie jedoch montiert. Verschrauben
Sie jetzt noch den Klemmriegel an der mittleren Montagekonsole.
•
Schrauben Sie die Kreuzschrauben der beiden Fallstangenseitenkappen heraus und
nehmen Sie die Fallstangenseitenkappen ab.
•
Stellen Sie nun beide Fallstangen auf die gewünschte Höhe ein. Verdrehen
Sie hierzu die
Innensechskantschlüssel.
Achtung: bevor Sie die Fallstangen mit der Kupplung verbinden, müssen
beide Fallstangen genau in der W aage und auf gleicher Höhe eingestellt
sein.
•
Schieben Sie die Fallstangenkupplung, die sich im Zubehörkarton befindet,
in beide Fallstangen ein und korrigieren Sie noch einmal die Einstellung. In
den meisten Fällen müssen die mittleren Arme eine kleine Idee nach oben
korrigiert werden. Ziehen Sie die Klemmschrauben der Kupplung mit einem
3mm Innensechskantschlüssel fest an.
•
Verteilen Sie die Dachkupplungen (1) gleichmäßig über den Stoss und
schrauben Sie diese mit einem 4mm Innensechskantschlüssel.
•
Schieben Sie die beiden Tuchwellen über die Tuchwellenkupplung ineinander.

15. Montage der Bespannung

•
Drehen Sie die Nut der Tuchwelle nach vorne. Befindet sich der Motor auf der linken Seite, so ziehen
Sie ihn einige cm heraus.
•
Führen Sie den Hohlsaum des Tuches nach und nach in die Nut der Tuchwelle (1) ein. Ihr Kollege
schiebt gleichzeitig den Rundkeder (2) in den Hohlsaum. Schneiden Sie den Keder so ab, dass das
Tuch rechts und links 2 cm übersteht. In den Überstand werden die Tuchbefestigungen (3) eingeführt.
97.08.050 V6
Gewindespindel der Armlager mit einem
2
1
6 mm
1
4
3
Seite 7 von 14
