Varisol G250 Montage- Und Elektroinstallationsanweisung Seite 5

B) Deckenmontage
•
Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der
vorher unter Punkt 12 markierten Stellen.
•
Messen Sie den Abstand eines Bohrpunktes zur W and oder zum
Deckenende.
•
Übertragen Sie
festigungspunkt. Bohren Sie die Befestigungspunkte und montieren Sie
die Ankerbolzen.
•
Sind weitere Konsolen vorgesehen, spannen Sie eine Schnur vom linken
Ankerbolzen zum rechten Ankerbolzen und markieren die Bohrpunkte für
die dazwischen liegenden Konsolen. Bohren sie diese Löcher.
•
Montieren Sie alle Konsolen. Spannen Sie die Richtschnur zwischen den
äußeren Konsolen und richten Sie alle Halter danach aus. Benutzen Sie
hierzu auch die W asserwaage. Gleichen Sie Tiefenunterschiede durch
die Langlöcher,
Distanzplatten aus.
C) Dachsparrenmontage
•
Prüfen Sie, welche Dachsparren am nächsten den
durch Aufkleber an der Markise gekennzeichneten
Punkten stehen. Durch eine geschickte W ahl der An-
schlagseite und Tausch der Halter von links nach
rechts können Sie diese Punkte in den meisten
Fällen relativ genau einhalten.

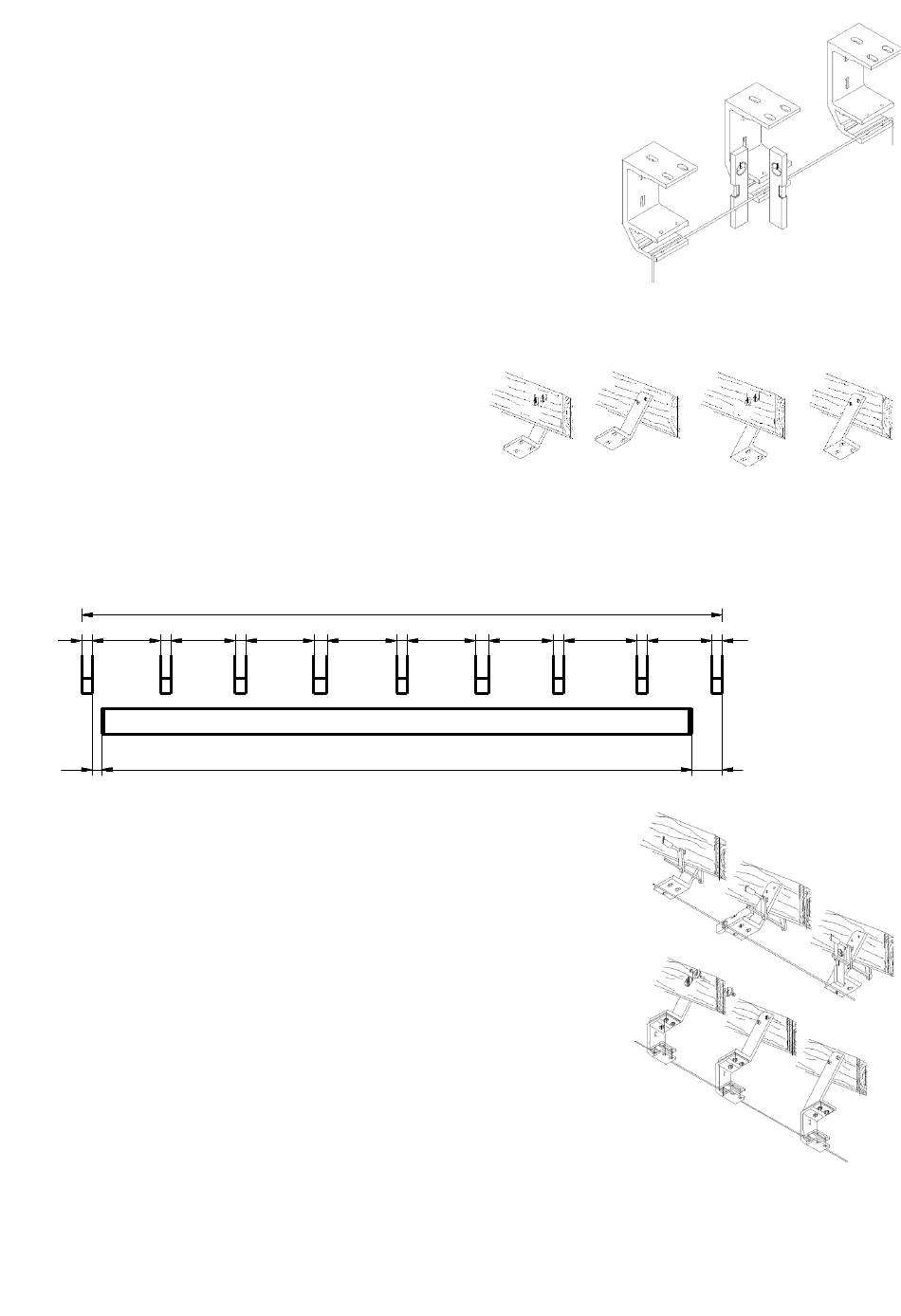

Tipp: Legen Sie bei der Bestellung eine Skizze mit dem Sitz der Dachsparren bei. Wir sind dann in der Lage, durch
Versetzen der Arme und der Kombination verschiedener Arten von Dachsparrenhalter Ihnen einen für Sie
optimalen Befestigungsvorschlag zu unterbreiten.(siehe Zeichnung unten).
4 0 2 4 5 4 0 2 6 0
4 0 2 6 0
3 5
•
Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die
Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur
zwischen die äußeren Halter und richten Sie diese und alle weiteren
Halter aus. Achten Sie darauf, dass alle Halter fluchten und auf gleicher
Höhe liegen.
•
Durchbohren Sie die Dachsparren mit einem 12 mm dicken Bohrer (auf
keinem Fall größer), durch die Löcher der Dachsparrenhalter. Nehmen
Sie die Dachsparrenhalter wieder herunter. Montieren Sie dann die
Dachsparrenhalter mit den mitgelieferten Gewindestangen, Scheiben,
Scheibendübeln und den Muttern.
97.08.050 V6
dieses Maß auf den
Höhenunterschiede durch
2 4 4 0
4 0 2 6 0 5 0
5 0
2 6 5
M a r k i s e
2 2 5 0
anderen äußeren Be-
das Unterlegen von
4 0
2 4 5 2 8 0
4 0 2 4 5
4 0
1 1 5
Seite 5 von 14
