Varisol G250 Montage- Und Elektroinstallationsanweisung Seite 13

...das Dach einen Bogen nach oben macht oder in der Mitte durchhängt?
In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch
unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie
zudem, ob die Konsolen nicht weiter als 100 mm von den Montagepunktaufklebern auf dem Tragrohr entfernt
montiert sind.
Lösung: Montieren Sie die Konsolen auf die vorgeschriebenen Punkte
(Aufkleber auf dem Tragrohr).

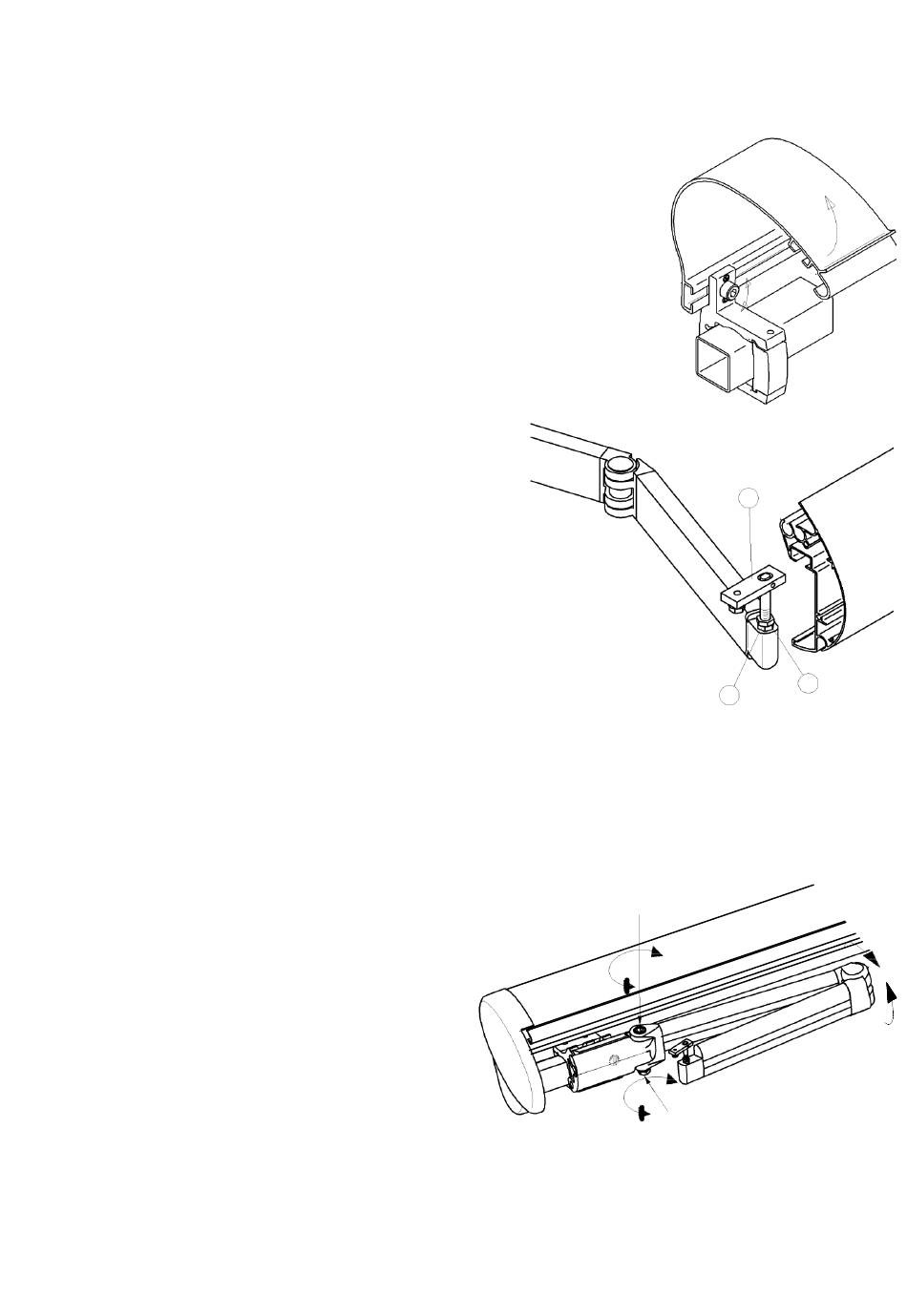

Steht das Dach immer noch nicht richtig, so können Sie es in gewissem Umfang
nachjustieren. Das Dach ist mit kleinen Reitern am Tragrohr befestigt. Lockern
Sie mit einem Innensechskantschlüssel Größe 6 die Zylinderschraube. Durch
Hereindrehen des oberen Gewindestiftes mit einem Innensechskantschlüssel
Größe 2,5 und Anziehen der Schraube
eindrehen des unteren Gewindestiftes und Anziehen der Schraube senkt sich
das Dach ab.
... die Fallstange zu hoch oder zu tief an das Dach
schlägt?
In den meisten Fällen
ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie
auch unter Punkt 13 beschrieben, mit einer Richtschnur und
einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie
zudem, ob die
Montagepunktaufklebern montiert sind.
Lösung: Montieren Sie die Konsolen auf die vorge-
schriebenen Punkte (Aufkleber an der Markise).
Steht die Fallstange immer noch nicht richtig, so können Sie
diese in gewissem Umfang am Fallstangenhalter einstellen.
Am unteren Ende des Gelenkarmes ist der Fallstangenhalter
(1) in einer Verstellbuchse (2) gelagert. Zum Verstellen lösen
Sie mit einem 17er Maulschlüssel die obere Kontermutter
(3). Stellen Sie die Höhe der Fallstange durch Verdrehen des
unteren 17er Sechskantes ein
Kontermutter wieder fest.
... der Gelenkarm im eingefahrenem Zustand zu tief herunter hängt oder er zu weit hoch steht?
In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch
unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie
zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
Lösung: Montieren Sie die Konsolen auf die vorge-
schriebenen Punkte (Aufkleber an der Markise).
Stehen die Gelenkarme immer noch nicht richtig, so
können Sie diese in gewissem Umfang nachstellen.
Fahren Sie die Markise bis auf ca. 40 cm zu. Lösen
Sie mit einem 19er Maulschlüssel am Armlager die
untere Kontermutter (1) der Armlagerschraube. Ver-
drehen Sie mit Hilfe
kantschlüssel die Armlagerschraube (2) um einige
Grad. Sie können dabei beobachten, wie sich der
Gelenkarm hebt oder senkt. Ziehen Sie die
Kontermutter wieder fest.
97.08.050 V6
hebt sich das Dach an, durch her-
liegt dies an einer
Konsolen genau
und ziehen Sie die
eines 8er Innensechs-
nicht
an den
1
3
2
2
1
Seite 13 von 14
