PNOZ pps1p

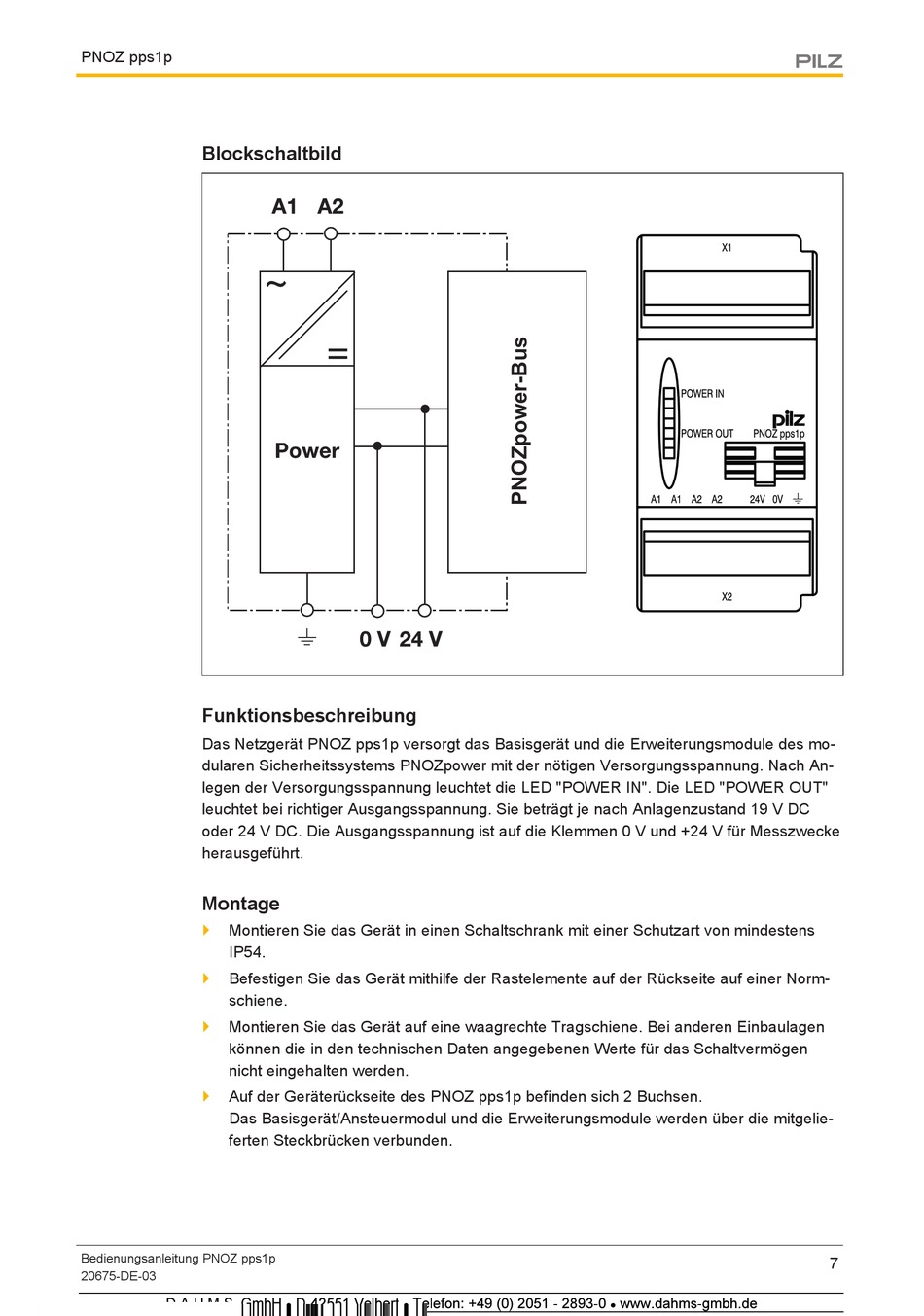

Blockschaltbild

Funktionsbeschreibung

Das Netzgerät PNOZ pps1p versorgt das Basisgerät und die Erweiterungsmodule des mo-
dularen Sicherheitssystems PNOZpower mit der nötigen Versorgungsspannung. Nach An-
legen der Versorgungsspannung leuchtet die LED "POWER IN". Die LED "POWER OUT"
leuchtet bei richtiger Ausgangsspannung. Sie beträgt je nach Anlagenzustand 19 V DC
oder 24 V DC. Die Ausgangsspannung ist auf die Klemmen 0 V und +24 V für Messzwecke
herausgeführt.

Montage

}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe der Rastelemente auf der Rückseite auf einer Norm-
schiene.
}
Montieren Sie das Gerät auf eine waagrechte Tragschiene. Bei anderen Einbaulagen
können die in den technischen Daten angegebenen Werte für das Schaltvermögen
nicht eingehalten werden.
}
Auf der Geräterückseite des PNOZ pps1p befinden sich 2 Buchsen.
Das Basisgerät/Ansteuermodul und die Erweiterungsmodule werden über die mitgelie-
ferten Steckbrücken verbunden.
Bedienungsanleitung PNOZ pps1p
20675-DE-03
1234 567 2
9   7
            9    9
8
8
 ! " # 6$ 9 % 67 # !
8
7
