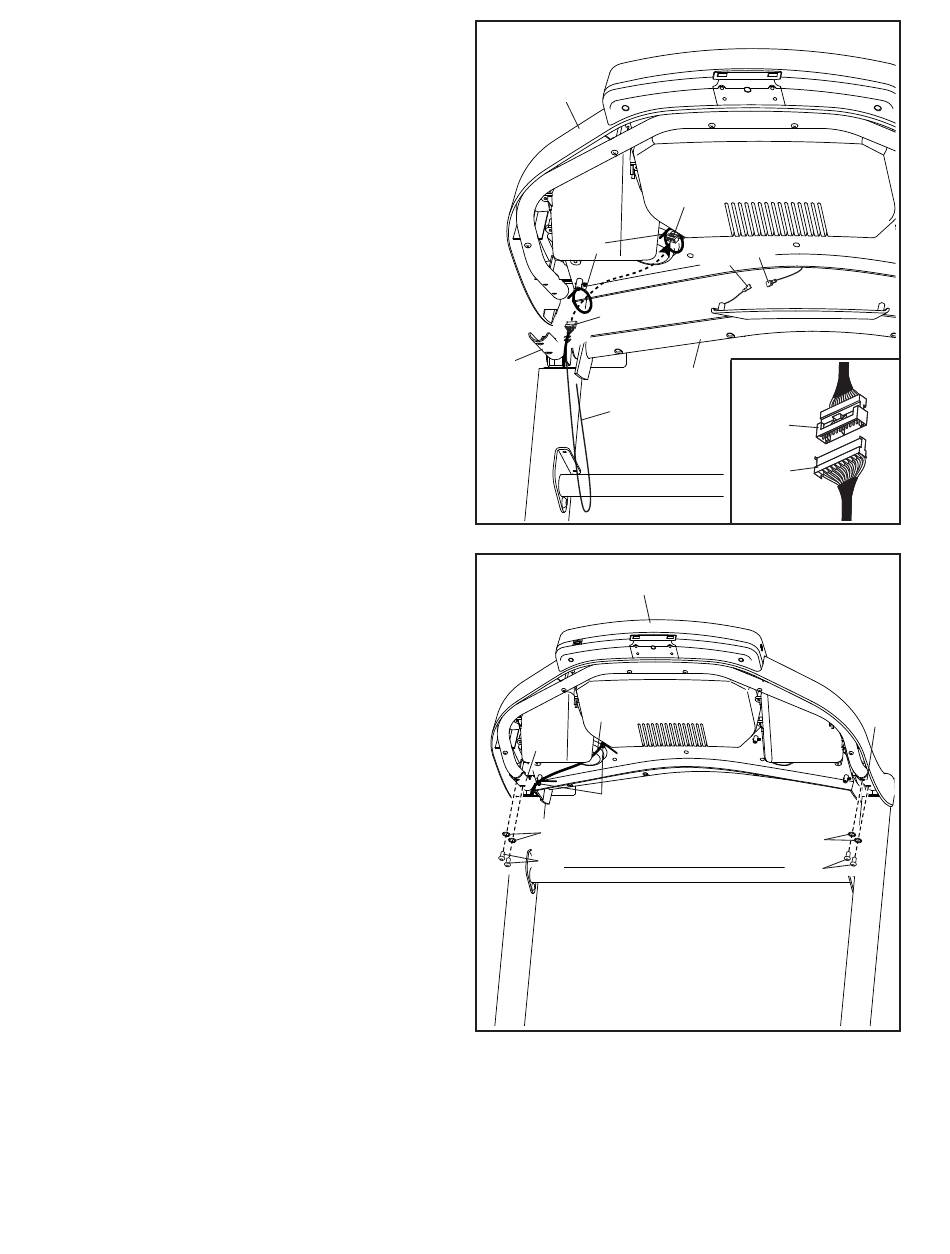

12. Mit der Hilfe einer zweiten Person halten Sie die
Computereinheit (G) an die Haltestangen (72).
Verbinden Sie das Erdungskabel (H) der
Computereinheit (G) mit dem Computer-
Erdungskabel (76) der Pulsquerstange (75).
Als Nächstes schieben Sie das Pfostenkabel
(80) durch die zwei gezeigten Bandschlaufen (I).
Siehe die eingesetzte Abbildung. Verbinden
Sie das Pfostenkabel (80) mit dem Computer-
kabel (J). Die Steckverbinder sollten ohne
Probleme ineinander passen und einschnap-
pen. Sollte das nicht der Fall sein, drehen Sie
einen der Steckverbinder um und versuchen
es noch einmal. FALLS SIE DIE STECKVER-
BINDER NICHT RICHTIG VERBINDEN, KANN
DER TRAININGSCOMPUTER BESCHÄ-
DIGT WERDEN, WENN SIE DEN STROM
EINSCHALTEN.
Anschließend entfernen Sie den Kabelbinder (A)
vom Pfostenkabel.
13. Setzen Sie die Computereinheit (G) auf die
Haltestangen (72) auf. Achten Sie darauf, dass
keine Kabel eingeklemmt werden.
Schieben Sie die Überlänge des Pfostenkabels
(80) in die Computereinheit (G). Als Nächstes
ziehen Sie die zwei Bänder (I) um das Pfosten-
kabel fest und schneiden die Enden der Bänder
ab.
Dann befestigen Sie die Computereinheit (G)
mit den vier 5/16" x 3/4" Schrauben (13), die
Sie in Schritt 11 entfernt haben, und vier 5/16"
Zahnscheiben (7). Ziehen Sie die Schrauben
noch nicht fest.
12
G
I
80
72
A
13
G
80
72
I
7
13
13
J
H
76
75
J
80
7
13
72
