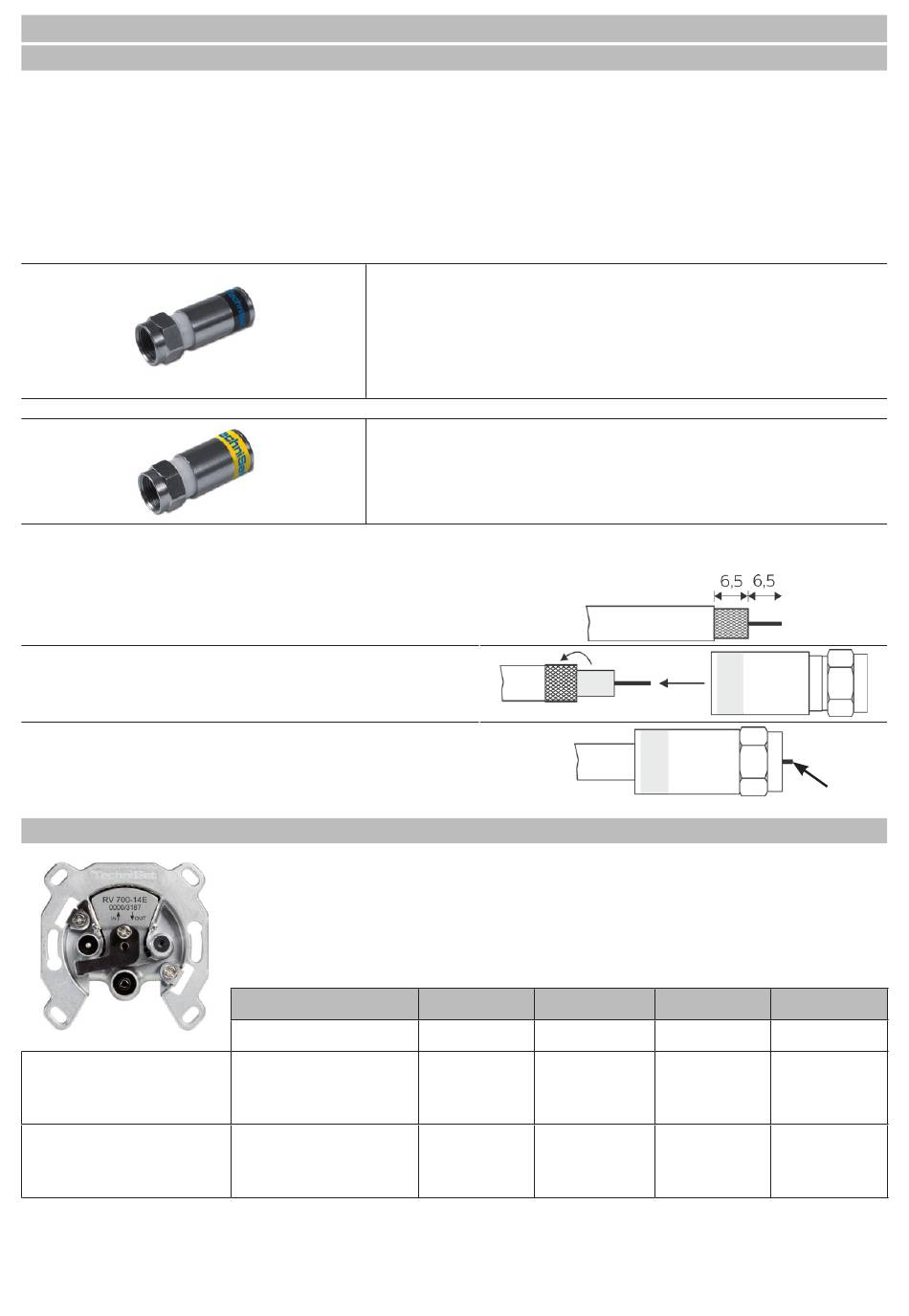

Zubehör und Installationsmaterial
6�1
Stecker und Kabel
• Für die Verbindung des LNBs mit dem
Mehrfach koaxialkabel, vier Kabel in einem Mantel wie z.B. das COAXSAT 115-4x3.6 Kabel.
• COAXSAT 115 hat auf 10 m 4,2 dB Dämpfung bei 2,15 GHz.
• Um die Kabelverbindungen zu den Antennensteckdosen herzustellen, verwenden Sie bitte die
dämpfungsarmen COAXSAT 120 oder COAXSAT 140 Kabel. Diese haben auf 10 m nur 2,9 dB
Dämpfung bei 2,04 GHz.
• Verwenden Sie möglichst Kompressionsstecker!
Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen:
1.
Kabel abmanteln und abisolieren.
2.
Geflecht auf den Kabelmantel biegen und die
Folie an das Dielektrikum glatt anlegen.
3.
Stecker aufstecken und mit der Kompressions-
zange (Art.-Nr. 0000/3339) zusammen drücken.
6�2 Antennensteckdosen
Durchgangsdämpfung
Anschlussdämpfung TV
SAT
Radio
TECHNIROUTER 9/4x16
F-KOMPRESSIONSSTECKER 3.9, Art.-Nr.: 0001/3338
geeignet für folgende Koaxialkabel:
• COAXSAT 115-3.6, Art.-Nr.: 0004/3011
• COAXSAT 115-2x3.6 Art.-Nr.: 0002/3022
• COAXSAT 115-4x3.6, Art.-Nr.: 0002/3014
F-KOMPRESSIONSSTECKER 4.9, Art.-Nr.: 0001/3337
geeignet für folgende Koaxialkabel:
• COAXSAT 120-4.6, Art.-Nr.: 0004/3107
• COAXSAT 140-4.6, Art.-Nr.: 0002/3106
Wir empfehlen die Verwendung der programmierbaren Einkabel-Steckdosen
der Serie RV 700-E. Diese gibt es mit unterschiedlichen Anschlussdämpfun-
gen. Nutzen Sie als erste Dose die RV 700-17E und als letzte Dose im Stamm
immer die RV 700-8E.
Typ
Art.-Nr.
5 ... 10 MHz
10 ...862 MHz
862 ... 2.150 MHz
5...68 / 118...862 MHz
950 ... 2.150 MHz
87,5 ... 108 MHz
empfehlen wir die Verwendung von
RV 700-8E
RV 700-10E
0000/3192
0000/3186
-
1,5 dB
-
1,1 dB
-
1,9 dB
8 dB
10 dB
8 dB
10 dB
9 dB
11 dB
gratfrei
RV 700-14E
RV 700-17E
0000/3187
0000/3188
1,5 dB
1,5 dB
1,1 dB
1,1 dB
1,9 dB
1,9 dB
14 dB
17 dB
14 dB
17 dB
15 dB
18 dB
