5�2 Installationsbeispiele
Astra
19,2°E
Netzteil
Legende:
Sat-ZF
Terrestrik
SCR
12V DC

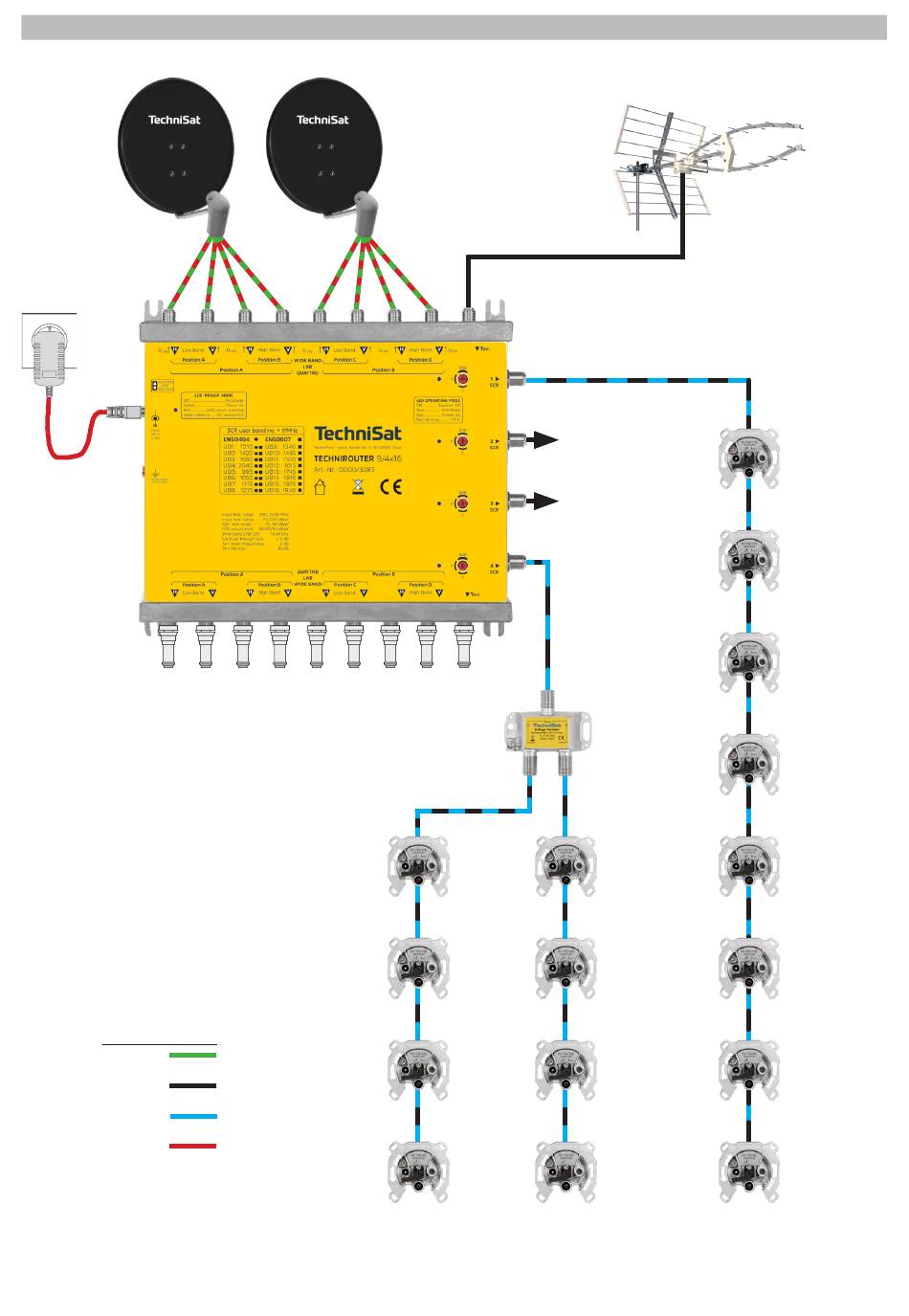

Abb. 2: Einkabel-Umsetzer-Verteilanlage im Quattro-LNB Betrieb mit 2 Orbitpositionen
Eutelsat
13,0°E
Abschlußwiderstände
DC-Entkoppelt, 75 Ω
UB4
UB16
UB2
UB14
UB1
UB12
UB6
UB10
SATMAN 650 PLUS
UNYSAT-UNIVERSAL
QUATTRO-LNB
Weitere
Teilnehmer
2-Wege
Sat-Verteiler
RV 700-17E
RV 700-14E
RV 700-10E
RV 700-8E
TECHNIYAGI T2 HD
UB4
UB16
UB3
UB15
UB2
UB14
UB8
UB13
UB3
UB1
UB15 UB12
UB8 UB7
UB11
UB13
UB7 UB6
UB10
UB11
UB5 UB5
UB9 UB9
RV 700-17E
RV 700-17E
RV 700-14E
RV 700-14E
RV 700-10E
RV 700-10E
RV 700-10E
RV 700-8E
