Bedienungsanleitung

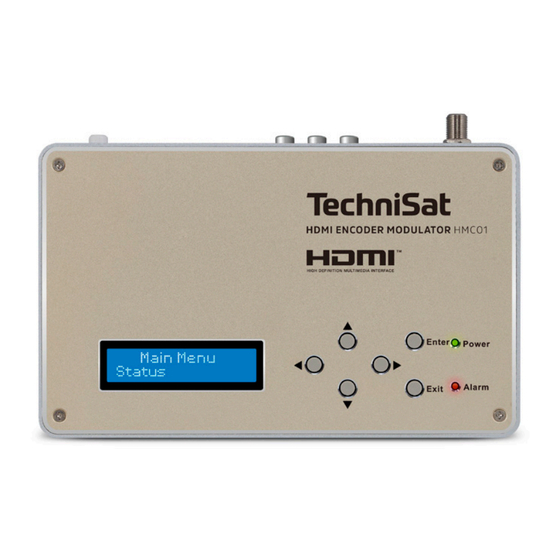

HDMI ENCODER MODULATOR HMC01
SD/HD Encoder mit QAM-Modulator zum verteilen eines Videosignals in ein
DVB-C Kabelnetz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TechniSat HMC01

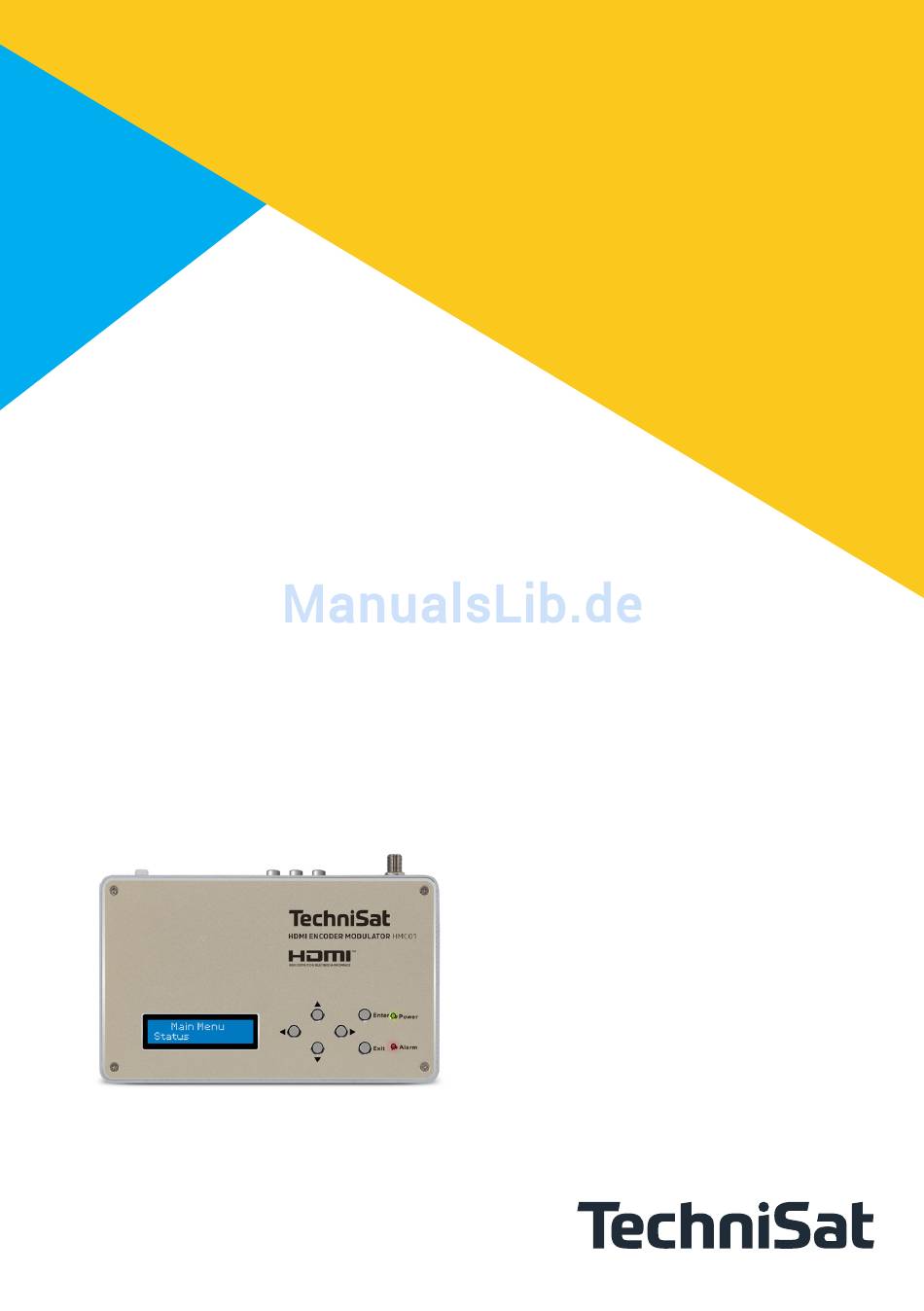

  • Seite 1 Bedienungsanleitung HDMI ENCODER MODULATOR HMC01 SD/HD Encoder mit QAM-Modulator zum verteilen eines Videosignals in ein DVB-C Kabelnetz...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Zu dieser Anleitung ������������������������������������������������������������������������������������������������������������������������������������3 Verwendungszweck �����������������������������������������������������������������������������������������������������������������������������������3 Symbolerklärungen ������������������������������������������������������������������������������������������������������������������������������������3 Weitere Symbole ................................3 Sicherheitshinweise �����������������������������������������������������������������������������������������������������������������������������������3 Bedienelemente und Anschlüsse �����������������������������������������������������������������������������������������������������������5 Menü-Übersicht �������������������������������������������������������������������������������������������������������������������������������������������6 Navigieren im Menü �����������������������������������������������������������������������������������������������������������������������������������7 Einstellen eines numerischen Wertes ........................7 Einstellen eines Auswahl-Wertes ..........................7 Inbetriebnahme ������������������������������������������������������������������������������������������������������������������������������������������8 Geräteeinstellungen �����������������������������������������������������������������������������������������������������������������������������������9 Status ...................................... 9 Config / Konfiguration..............................
  • Seite 3: Zu Dieser Anleitung

    HDMI EN- CODER HMC01 anschließen und in Betrieb nehmen. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme vollständig durch. ► Für weitere Informationen besuchen Sie unsere Webseite www.technisat.de. ⇒ Auf der Produktseite des HDMI ENCODER HMC01 steht die aktuelle Bedienungsanleitung zum Download zur Verfügung.
  • Seite 4 ► Das Gerät und seine Komponenten nicht öffnen, verändern oder beschädigen. ► Reparaturen am Gerät nur durch TechniSat-Servicestelle ausführen lassen. ► Gerät vor jedem Einsatz auf etwaige Beschädigung prüfen. ► Gerät außerhalb der Reichweite von Kindern aufbewahren und betreiben.
  • Seite 5: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse ❻ ❺ ❶ ❷ ❸ ❹ ❼ ❽ ❾ ❿ ⓫ ⓬ ⓭ Abb. 1: Bedienelemente und Anschlüsse ① LC-Display Nr Name Funktion ② Cursor-Tasten Menüanzeige, 2x 16 Stellen. ③ Exit-Taste Tasten Menübedienung,  "unten"/"oben" und   "links"/"rechts" ④...
  • Seite 6: Menü-Übersicht

    Menü-Übersicht Weiterführende Informationen Menü Menü Option Default Wert* in Kapitel: S/Error S/InputFormat Status „Status“ auf Seite 9 S/OutputRate S/QutputFreq C/E/InputSelect Auto C/Enc C/E/EncFormat Auto „C/Enc“ auf Seite 9 C/E/EncVolume 0 dB C/M/OutputFreq 474000 kHz C/Mod „C/Mod“ auf Seite 9 C/M/OutputLevel 100 dBµV C/Mn/PWR Save C/Menu...
  • Seite 7: Navigieren Im Menü

    Navigieren im Menü In wenigen einfachen Schritten ist die Bedienung des Encoders durchzuführen. Für die erklärenden Beispiele der Menünavigation werden folgende Symbole verwendet Symbol Bedeutung ► Handlungsschritt ⇒ Ergebnis eines Handlungsschrittes Enter, Exit Enter- oder Exit-Taste betätigen Tasten "unten"/"oben" betätigen bis zum gewünschten Ergebnis. ...
  • Seite 8: Inbetriebnahme

    Inbetriebnahme Dieses Kapitel beschreibt die Inbetriebnahme des HDMI ENCODER HMC01 im Auslieferungszustand (Default). 1. Verbinden Sie den Ausgang der Signal-Quelle mit dem Eingang des Encoders. • HDMI: HDMI-Ausgang der Signal-Quelle mit HDMI-Eingang des Encoders (⑦ in Abb. 1) verbinden. Verwenden Sie das mitgelieferte HDMI-Kabel.
  • Seite 9: Geräteeinstellungen

    Geräteeinstellungen 9�1 Status Wert Erläuterung S/Error ⇒ Unlock: Encodierung fehlerhaft. LED Alarm leuchtet rot. ⇒ No Error: Encoder arbeitet korrekt. S/InputFormat Signalquellenformat S/EncFormat Encoderformat S/QutputFreq Ausgangsmittenfrequenz des DVB-C QAM-Signals. 9�2 Config / Konfiguration 9�2�1 C/Enc Option Wert Erläuterung Einstellbereich C/E/InputSelect Auto Automatische Erkennung des Eingangs - Empfohlen! HDMI-Eingang hat Vorrang.
  • Seite 10: C/Save&Load

    9�2�5 C/Save&Load Hier können Sie Einstellungen speichern und aufrufen. Es stehen 64 Speicherplätze zur Verfügung. Speichern ► Enter ⇒ Main Menu   ⇒ Config ► Enter   ⇒ C/Save&Load   ⇒ C/S&L/Save ► Enter ⇒ C/S&L/Save ► Enter ...
  • Seite 11: 10 Experteneinstellung

    10 Experteneinstellung TIPP Dieses Kapitel beschreibt Konfigurations-Parameter, deren Einstellung Experten- wissen erfordert. Ändern Sie diese Parameter nur, wenn Sie wissen was sie tun. Andernfalls kann die Funktion des Encoders beeinträchtigt werden. Sie finden die Experteneinstellungen im Menü C/Advanced. Die Menü-Optionen sind standardmä- ßig deaktiviert.
  • Seite 12: Fehlersuchhilfen

    Fehlersuchhilfen Fehler Mögliche Ursachen Abhilfe LED-Alarm leuchtet Kein oder falsches Eingangssignal Signalquelle prüfen. Verbindungskabel prüfen. Falsches Video-Ausgangsformat der Anpassen an das vom Encoder Quelle unterstützte Eingangsformat. DVB-C Signal vorhanden aber Emp- Falsche Mittenfrequenz des QAM-Si- Mittenfrequenz ändern fangsgerät finden den Kanal nicht. gnals Falsche Symbolrate im Suchlauf des Symbolrate des Encoders verwenden...
  • Seite 13: Technische Daten

    Technische Daten Bezeichnung Einheit Wert Model HDMI ENCODER MODULATOR HMC01 Artikel-Nr. 0001/5968 4019588159686 Ω Anschlüsse Ω FBAS 1x Cinch, 1,0 V PAL, NTSC und SECAM Audio 2x Cinch (L&R), 0,775 V @10 k HDMI 2x Type A, level 1.4 (support HDCP), Eingang/Ausgang...
  • Seite 14 Annex A Umrechnungstabelle Kanäle /Frequenzen (BK-Raster) Kanaleingabe unter Quicksetup erfolgt wie in Spalte "Kanal" angegeben. _ bedeutet Leerstelle. Mittenfrequenz Mittenfrequenz Mittenfrequenz Band Kanal Band Kanal Band Kanal (MHz) (MHz) (MHz) 114,5 121,5 128,5 135,5 142,5 149,5 156,5 163,5 170,5 177,5 184,5 191,5 198,5...
  • Seite 16: Entsorgungshinweis

    Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 06/17 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun...
