Bedienungsanleitung
TECHNIROUTER 9/4x16
Kompakt Einkabel-Umsetzer mit 64 Teilnehmern
für 4 Orbitpositionen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TechniSat TECHNIROUTER 9/4x16

  • Seite 1 Bedienungsanleitung TECHNIROUTER 9/4x16 Kompakt Einkabel-Umsetzer mit 64 Teilnehmern für 4 Orbitpositionen...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise �����������������������������������������������������������������������������������������������������������������������������������2 Verwendungszweck �����������������������������������������������������������������������������������������������������������������������������������3 Merkmale�������������������������������������������������������������������������������������������������������������������������������������������������������3 Bedienelemente und Anschlüsse ���������������������������������������������������������������������������������������������������������� 4 Montage und Inbetriebnahme der Anlage ���������������������������������������������������������������������������������������� 4 Hinweise für den Installateur ............................4 Installationsbeispiele ............................... 5 Allgemeines ..................................7 Wahl der Außeneinheit / LNB .............................7 5.4.1 Quattro-/Wide-Band-LNB Betrieb ..........................7 Erdung ....................................8 Funktionsanzeige des Einkabel-Ausgang ......................
  • Seite 3: Verwendungszweck

    ► Das Gerät und seine Komponenten nicht öffnen, verändern oder beschädigen. ► Reparaturen am Gerät nur durch TechniSat-Servicestelle ausführen lassen. ► Gerät vor jedem Einsatz auf etwaige Beschädigung prüfen. ► Beschädigtes Gerät oder Gerät mit beschädigtem Akku nicht mehr verwenden.
  • Seite 4: Bedienelemente Und Anschlüsse

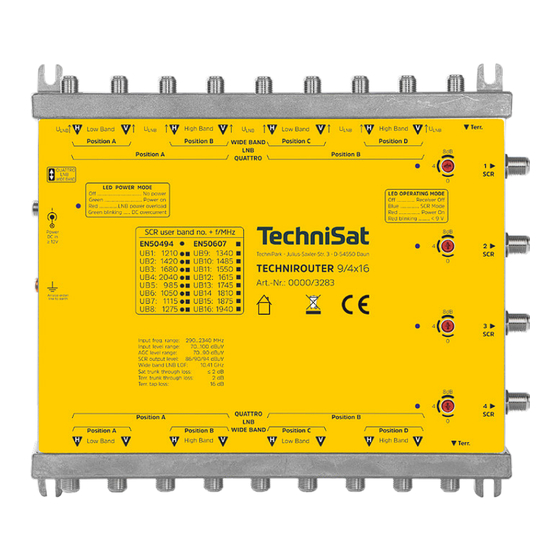

    ❽ ❾ ❸ ❿ ⓫ ❸ ❸ ❺ ❻ ❼ Abb. 1: Ansicht TECHNIROUTER 9/4x16 ① F-Buchse Nr Name Funktion ② F-Buchse  Terr Terrestrik-Stammleitungseingang. 8x Stammleitungseingänge Sat-ZF, 8x LNB-Fernspeisespannung ③ F-Buchse SCR ④ LED-Anzeige Einkabel-Ausgang SCR. ⑤ Pegelsteller Funktionsanzeige für Ein/Aus/SCR.
  • Seite 5: Installationsbeispiele

    5�2 Installationsbeispiele Astra Eutelsat 19,2°E 13,0°E SATMAN 650 PLUS TECHNIYAGI T2 HD UNYSAT-UNIVERSAL QUATTRO-LNB Netzteil RV 700-17E Weitere UB16 Teilnehmer RV 700-17E UB15 RV 700-14E UB14 Abschlußwiderstände DC-Entkoppelt, 75 Ω 2-Wege Sat-Verteiler RV 700-14E UB13 RV 700-17E RV 700-10E UB16 UB15 UB12 RV 700-14E...
  • Seite 6 Astra Eutelsat Astra Astra 19,2°E 13,0°E 23,5°E 28,2°E SATMAN 650 PLUS TECHNIYAGI T2 HD WIDE-BAND Netzteil RV 700-17E Weitere UB16 Teilnehmer RV 700-17E UB15 RV 700-14E UB14 Abschlußwiderstände DC-Entkoppelt, 75 Ω 2-Wege Sat-Verteiler RV 700-14E UB13 RV 700-17E RV 700-10E UB16 UB15 UB12...
  • Seite 7: Allgemeines

    5�3 Allgemeines • Koaxialkabel sind sehr empfindlich und sollten erst spät im Bauablauf in Leerrohre verlegt werden. • Knicken Sie die Koaxialkabel niemals! • Eine Überprüfung der Kabel auf Kurzschluss vor dem Kontaktieren vermeidet eine spätere zeitrau- bende Fehlersuche. • Achten Sie darauf, dass die Leitungen vom LNB nicht untereinander vertauscht wer den. •...
  • Seite 8: Erdung

    5�5 Erdung Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein. Die Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN60728-11 / VDE 0855-1, DIN-VDE 0100 und DIN EN62305 / VDE 0185-305 sind unbedingt einzuhalten. Ausgenommen davon sind nur solche Antennen, die mehr als 2 m unterhalb der Dachkante und weniger als 1,5 m vom Gebäude angebracht sind.
  • Seite 9: Zubehör Und Installationsmaterial

    6�1 Stecker und Kabel • Für die Verbindung des LNBs mit dem TECHNIROUTER 9/4x16 empfehlen wir die Verwendung von Mehrfach koaxialkabel, vier Kabel in einem Mantel wie z.B. das COAXSAT 115-4x3.6 Kabel. • COAXSAT 115 hat auf 10 m 4,2 dB Dämpfung bei 2,15 GHz.
  • Seite 10: Technische Daten

    Technische Daten Bezeichnung Einheit Wert Modell TECHNIROUTER 9/4x16 Artikel-Nr. 0000/3283 4019588032835 Eingang Stammeingänge 1. Sat-ZF / Terrestrik Stück 8/1 Signalanschlüsse F-Buchse (IEC 61169-24) Impedanz Reflexionsdämpfung ≥ 12 Frequenzbereich 1. Sat-ZF 290...2.340 Frequenzbereich Terrestrik 5 ... 862 Eingangspegel 1. Sat-ZF dBµV 60 ... 100 AGC-Bereich 1.
  • Seite 11: Fehlersuchhilfen

    Fehlersuchhilfen Fehler Mögliche Ursachen und Wirkungen Abhilfe, Erklärung Keine Funktion Ungeeigneter Empfänger Verwenden Sie nur solche, welche die Norm EN50494 bzw. EN50607 unterstützen. Kein Bild, kein Ton Antennenausrichtung stimmt nicht Überprüfen Sie die Signale aus dem LNB mit einem Antennenmessgerät. Fehleinstellung des Receivers Vergewissern Sie sich, dass die Ein- stellungen am Empfangsgerät richtig...
  • Seite 12: Entsorgungshinweis

    Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 03/18 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun...
