5
Bedienelemente und Anschlüsse
❼

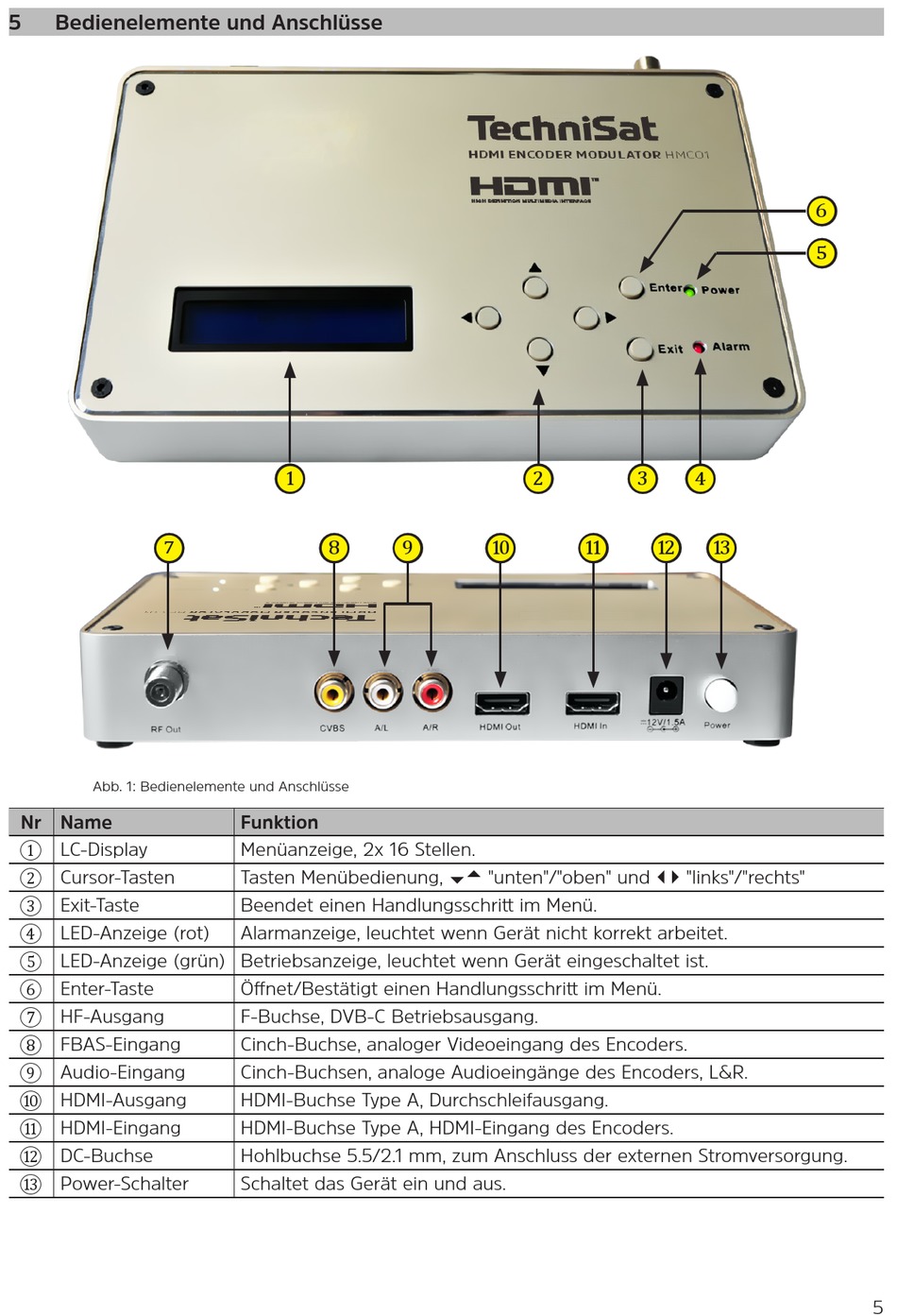

Abb. 1: Bedienelemente und Anschlüsse
① LC-Display
Nr Name
② Cursor-Tasten
③ Exit-Taste
④ LED-Anzeige (rot)
⑤ LED-Anzeige (grün) Betriebsanzeige, leuchtet wenn Gerät eingeschaltet ist.
⑥ Enter-Taste
⑦ HF-Ausgang
⑧ FBAS-Eingang
⑨ Audio-Eingang
⑩ HDMI-Ausgang
⑪ HDMI-Eingang
⑫ DC-Buchse
⑬ Power-Schalter
❶
❽
❾
Funktion
Menüanzeige, 2x 16 Stellen.
Tasten Menübedienung, "unten"/"oben" und "links"/"rechts"
Beendet einen Handlungsschritt im Menü.
Alarmanzeige, leuchtet wenn Gerät nicht korrekt arbeitet.
Öffnet/Bestätigt einen Handlungsschritt im Menü.
F-Buchse, DVB-C Betriebsausgang.
Cinch-Buchse, analoger Videoeingang des Encoders.
Cinch-Buchsen, analoge Audioeingänge des Encoders, L&R.
HDMI-Buchse Type A, Durchschleifausgang.
HDMI-Buchse Type A, HDMI-Eingang des Encoders.
Hohlbuchse 5.5/2.1 mm, zum Anschluss der externen Stromversorgung.
Schaltet das Gerät ein und aus.
❷
❸
❿
⓫
⓬
❻
❺
❹
⓭
5
