VERBINDUNG UND RÜCKLAUF VON AUDIOSIGNAL UND RDNET

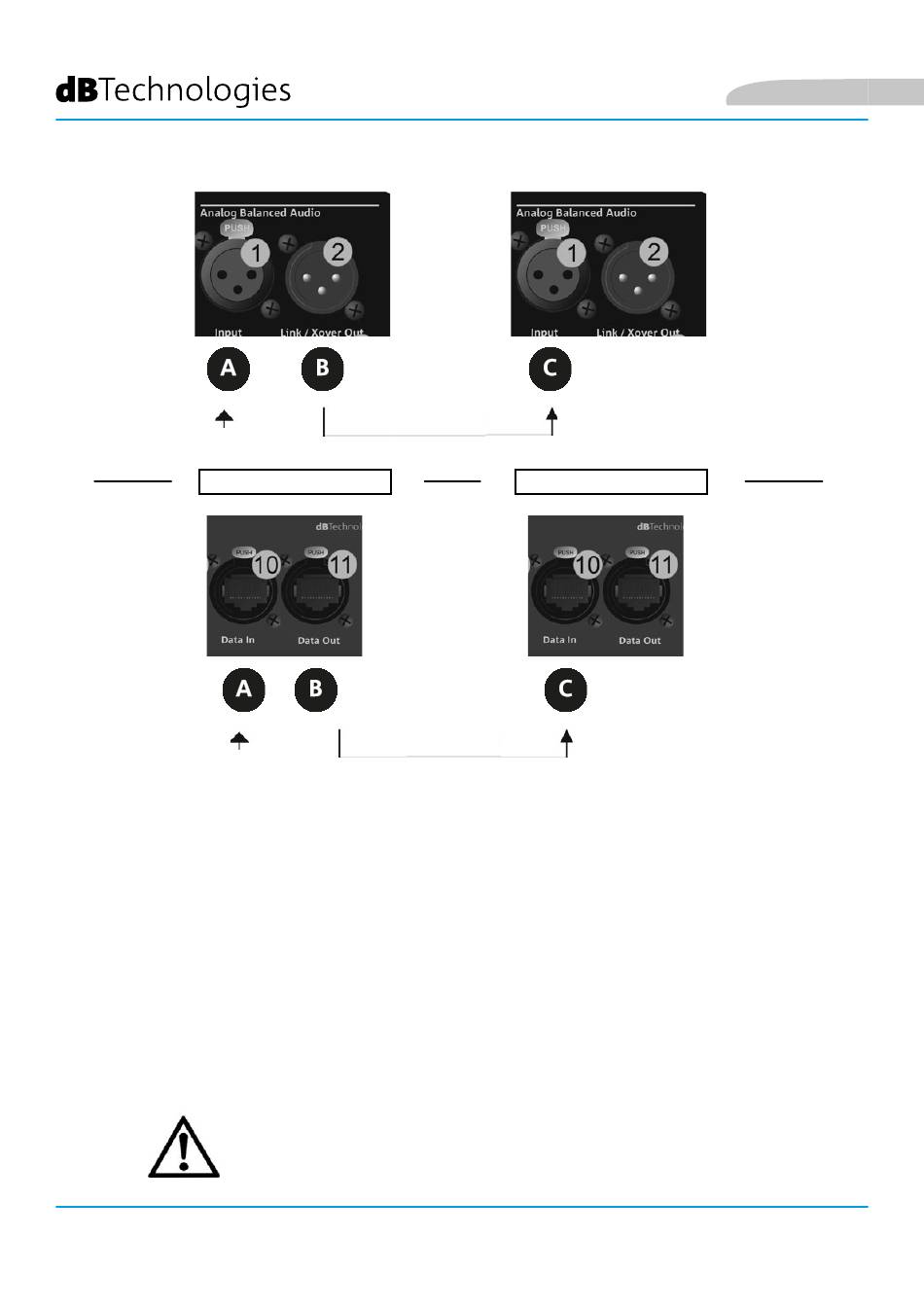

Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1
über Modul 2 liegt und diesmal Audio- und Netzwerkverbindung zeigt. Verwenden Sie dazu keine
Kabel mit XLR-(Audio) und etherCON- / RJ45- (Netzwerk) Anschlüssen. Weitere Informationen zu den
verfügbaren Kabeltypen finden Sie auch auf der nächsten Seite.
• Für den Audioanschluss verbinden Sie das Kabel von MIXER / LINE mit dem Eingang BALANCED
AUDIO INPUT (A) des Moduls 1 des Line Arrays. Starten Sie das Signal zwischen dem ersten und
zweiten Modul. Verbinden Sie hierzu den Ausgang BALANCED AUDIO OUTPUT (B) des Moduls 1
mit dem Eingang BALANCED AUDIO INPUT (C) des Moduls 2.
• Wiederholen Sie diese Vorgangsweise zwischen dem zweiten und dem dritten Modul und so
weiter, bis alle Module des Line Arrays verbunden sind.
• Verbinden Sie für die Netzwerkverbindung den DATEN EIN (A) -Anschluss des Moduls 1 mit der
Fernbedienung (RDNet CONTROL 2 oder RDNet CONTROL 8). Starten Sie das Signal neu, indem
Sie DATEN AUS (B) von Modul 1 an DATEN EIN (C) von Modul 2 anschließen.
VIO-S118
80
SUBWOOFER 1
!
ACHTUNG
• Ersetzen Sie eventuell beschädigte Kabel, so dass Funktionsstörungen und
eine schlechte Klangqualität vermieden werden können.
SUBWOOFER 2
Art.-Nr. 420120259 REV. 1.0
Deutsch
