Anschluss des FrSky HF-Modul:
Nun müssen nur noch die drei Kabel des FrSky V8HT Sendemodul mit der Robbe
Senderplatine verbunden werden.

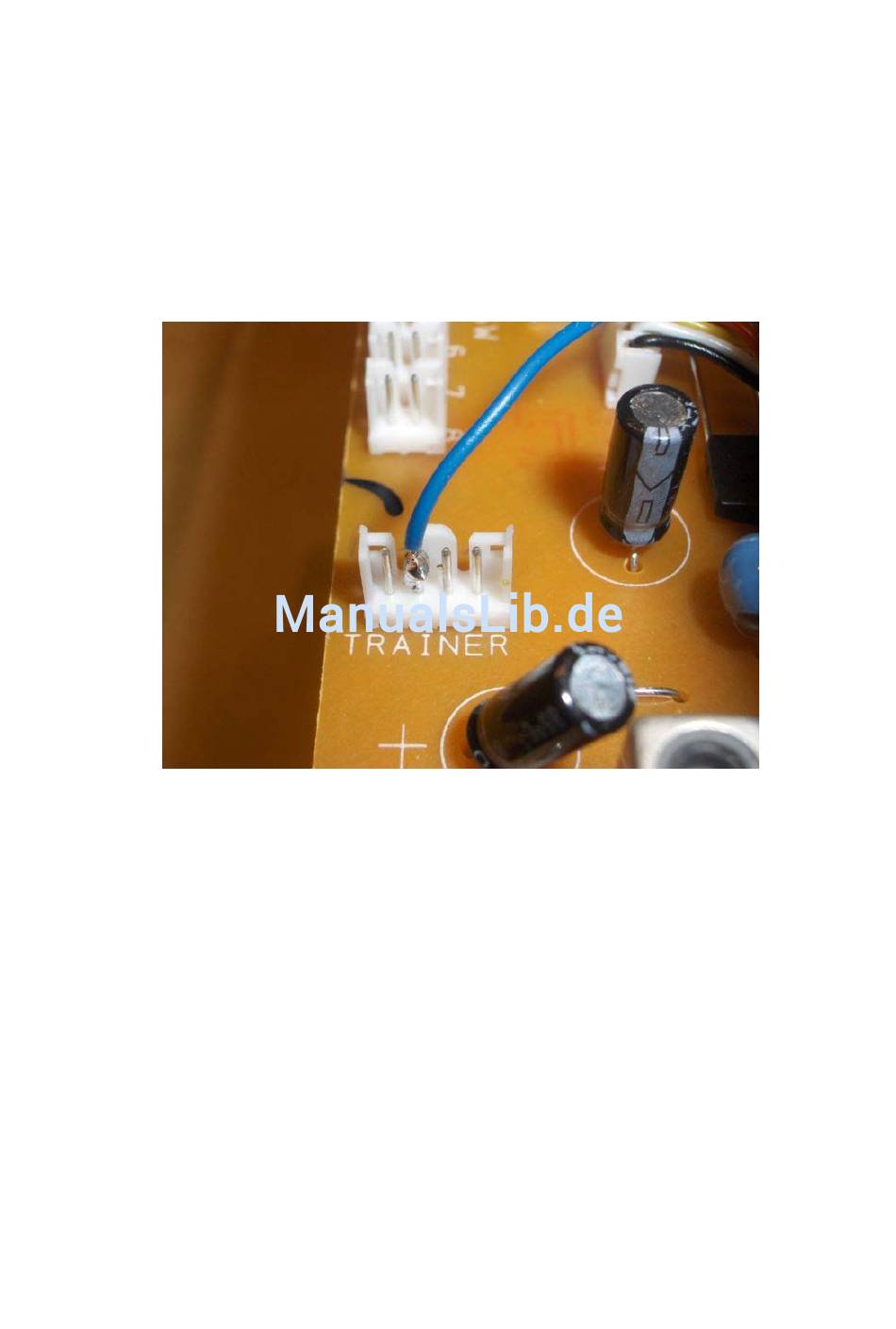

Hierzu wird das schwarze Kabel an die Lötbuchse der Minus Spannung und das PPM
Signalkabel an den 2. Pin des Trainersteckers angelöteten.
Das rote Kabel wird bei mir an die Lötbuchse der Plus Spannung angelötet, wer einen
Umschalter einbauen möchte muss dieses Kabel an eine Schaltstellung des Umschalter
anlöten und den Mittleren Anschluss des Umschalter mit der Lötbuchse sowie die zweite
Lötbuchse des Original HF-Sendemodul mit dem zweiten Schaltanschluss des Umschalter
verbinden.
