Oben in der Mitte ist der weisse Anschlussstecker zu sehen an welchem das Speisekabel
der Spannungsversorgung angeschlossen wird.
Die erste senkrechte Brücke nach dem Anschlusstecker ist die Minus Spannung (-), dessen
Lötauge das näher zum weissen Anschlussstecker liegt hat dessen Verbindung das andere
Lätauge geht zum HF-Sendemodul auf der Platine.
In der Mitte der Senderplatine ist die zweite Brücke angebracht über welche die
Plus
Spannung (-)
zum HF-Sendemodul gelangt.

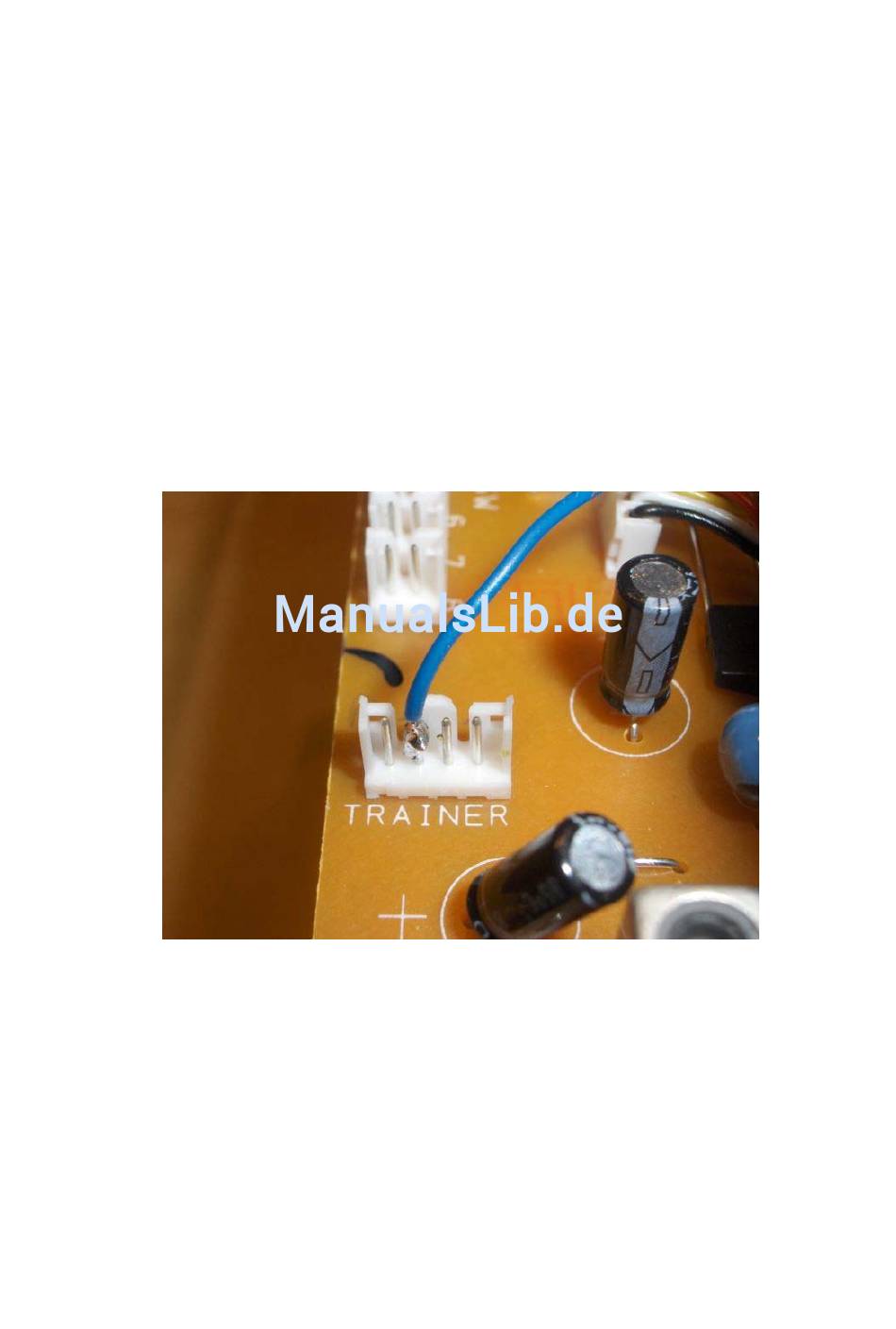

Das
PPM Signal (PPM)
liegt auf dem 2. Pin des Trainer Anschlussstecker von der Platinen
Aussenkante her gesehen.
Da ich das 40MHz HF Sende Modul komplett Still legen werde habe ich beide Brücken
ausgelötet.
Wenn Ihr wahlweise zwischen 40MHz und 2,4MHz umschalten möchtet müsstet Ihr lediglich
die Brücke der Plus Spannung entfernen und die Spannungsversorgung über einen
Umschalter zwischen dem HF-Modul und dem 2.4GHz Sendemodul verteilen.
Ich empfehle jedoch den Verzicht auf das HF-Modul der Platine.
