Die Sendeplatine:

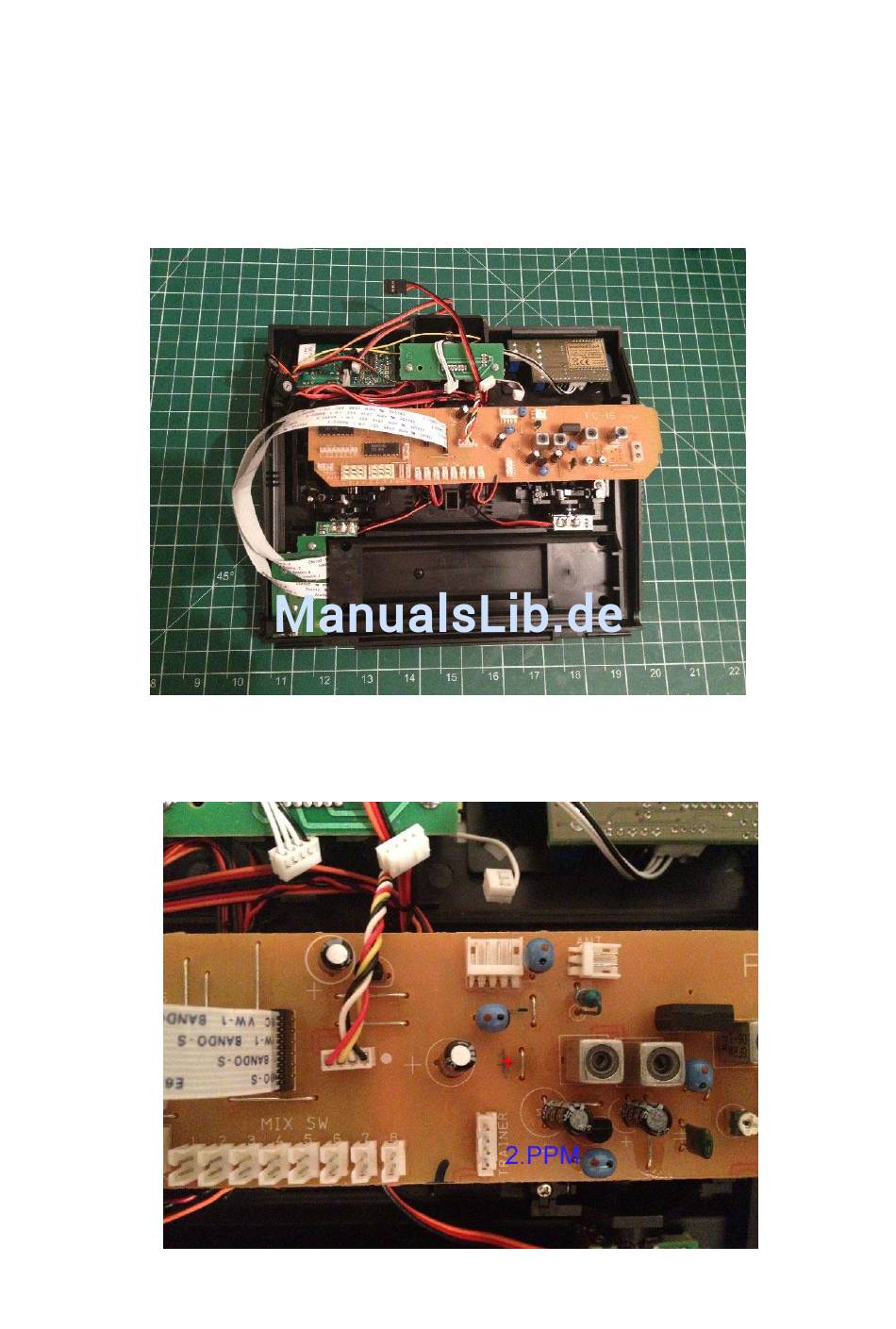

Die Robbe Sendeplatine ist sehr übersichtlich und in zwei Bereichen aufgebaut.
Auf der linken Seit befinden sich die Anschlüsse der 8 Kanäle, die Multi OUT und IN
Anschlüsse sowie die Anschlussbuchse des Trainer Anschluss.
Auf der rechten Seite ist die HF-Sendeeinheit für den Sendebetrieb angeordnet.
In der Mitte sind zwei eingelötete Verbindungsbrücken welche die Spannungsversorgung der
HF-Sendeeinheit gewährleisten.
Ich habe euch auf dem nächsten Bild die entsprechende Belegung dieser Brücken sowie den
Pin auf dem Stecker des Traineranschluss mit dem PPM Signal eingezeichnet.
Copyright by rcfactory.ch.vu
Seite 4 von 11
Version 1.0 from 08.08.2012
