7.8.1 9 = Ausgänge
42
Programmierung
Die Zentrale besitzt 12 Transistor-Ausgänge. Diese sind werksseitig
vorprogrammiert (siehe Kapitel 3.4), können aber nach Kundenwunsch
umprogrammiert werden.
Wenn Sie den Ausgang gewählt haben, den Sie umprogrammieren
möchten, wird zunächst der momentane Status angezeigt:

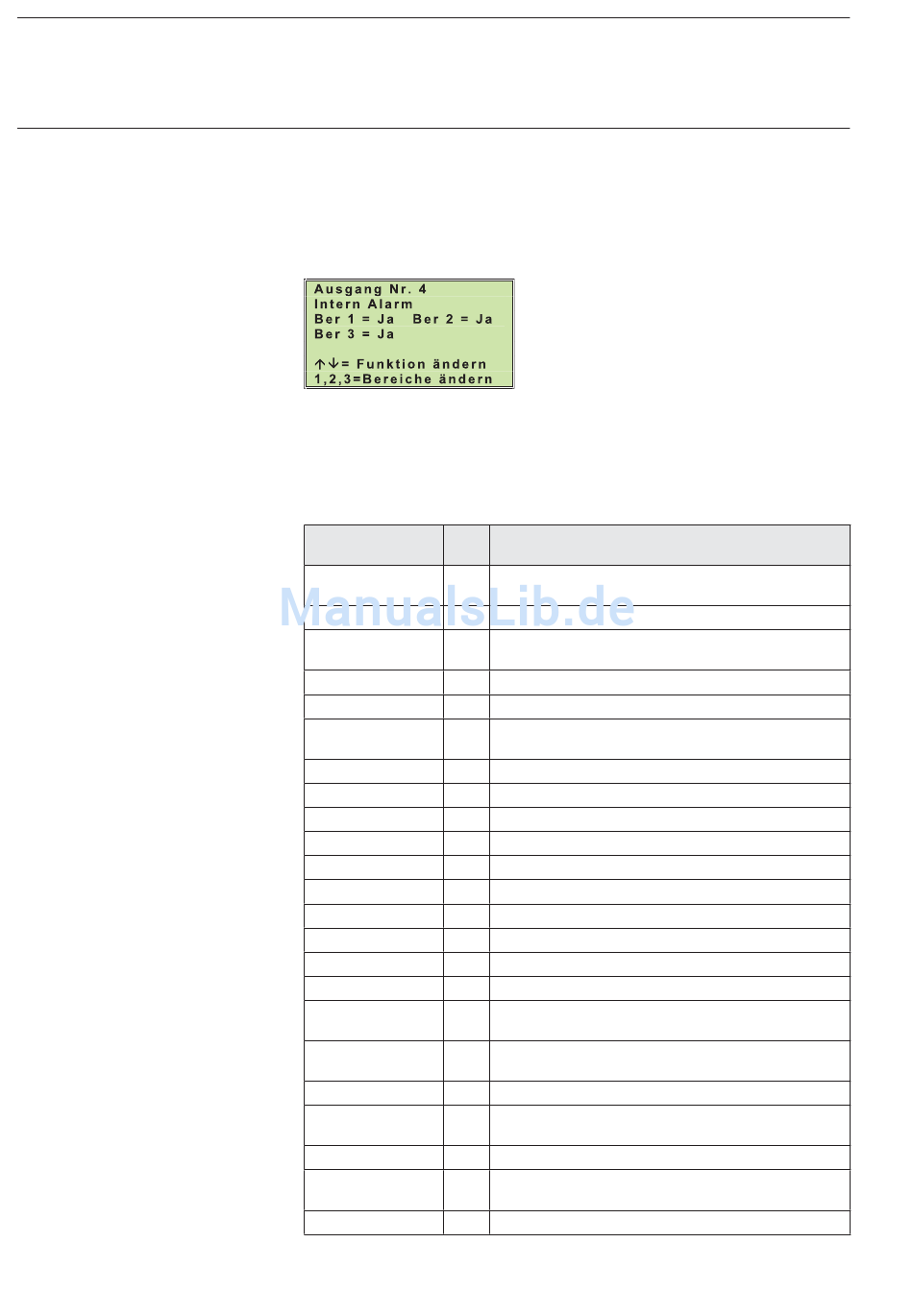

Im Beispiel ist der Transistorausgang 4 auf Internen Alarm für alle
3 Bereiche programmiert.
Transistor-Ausgänge schalten gegen GND (0 V) über 470 Ohm.
Beschrieben ist der Auslieferungszustand.
Mit den Pfeiltasten können folgende Funktionen ausgewählt werden:
Ab
Option
Werk
Einbruch
T1
(Alarm zeitbegrenzt)
Einbruch Impuls
Überfall statisch
T2
Überfall Impuls
Daueralarm
T3
Intern Alarm
T4
Brand statisch
T5
Brand Impuls
Scharfschaltbereit
T6
Scharfquittierung
T7
Extern unscharf
T8
Intern scharf
unscharf
T9
Keine Störung
T10
Funkstörung
T11
Sabotage
Voralarm
Technik 1 statisch
T12
Technik 1 Impuls
Technik 2 statisch
Technik 2 Impuls
Technik 3 statisch
Technik 3 Impuls
Erklärung der Transistorausgänge
Schaltet bei Alarm im Zustand „extern Scharf" bis zum Ablauf
der programmierten Alarmzeit
Wie oben, jedoch nur für ca. 3 sek.
Schaltet bei Betätigung eines Notruf-Handsenders bis zum
manuellen Reset
Wie oben, jedoch nur für ca. 3 sek.
Schaltet bei jedem Externalarm bis zum Reset (wie Blitz)
Internalarm; Schaltet bei Alarm bei intern scharfer Anlage
für 120 sek (programmierbar mit Alarmzeit).
Schaltet bei Brandalarm bis zum manuellen Reset
Wie oben, jedoch nur für ca. 3 sek.
Schaltet, wenn die Anlage für externe Schärfung bereit ist.
Schaltet für ca. 3 sek. nach erfolgter externer Schärfung.
Schaltet wenn Anlage extern scharf ist.
Schaltet, wenn Anlage intern scharf ist
Schaltet wenn Anlage intern oder extern unscharf.
Schaltet aus bei Batterie-, Netz- oder Prozessorstörung
Funkstörung; schaltet bei Störung der Funkverbindung.
Schaltet bei Sabotagealarmen
Schaltet bei Auslösung eines Melders, der mit Verzöge-
rungszeit programmiert ist.
Schaltet bei Auslösung eines Kontaktmelders, der auf
Technik 1 eingestellt ist, bis zum manuellen Reset
Wie oben, jedoch nur für ca. 3 sek.
Schaltet bei Auslösung eines Kontaktmelders,
der auf Technik 1 eingestellt ist, bis zum manuellen Reset
Wie oben, jedoch nur für ca. 3 sek.
Schaltet bei Auslösung eines Kontaktmelders,
der auf Technik 1 eingestellt ist, bis zum manuellen Reset
Wie oben, jedoch nur für ca. 3 sek.
