Sicherheitstechnik
Nichtautomatische Brandmelder in Dialogtechnik
FI700/HFM, FI700/HM
Technische Daten
• Adressierbare Handfeuer-/ Handmelder
in Ringbustechnik
• Adressbereich von 1 bis 240
• Adressierung mit Programmiergerät FI700/PU
• Melder nach EN 54 Teil 11 in rot
• Kurzschlussisolator ein- und ausgangsseitig
• Mehrfarbige LED
Beschreibung
Handfeuermelder und Handmelder dienen der manuellen
Alarmauslösung im Brandfall und können neben automati-
schen Meldern in Brandmeldeanlagen eingesetzt werden.

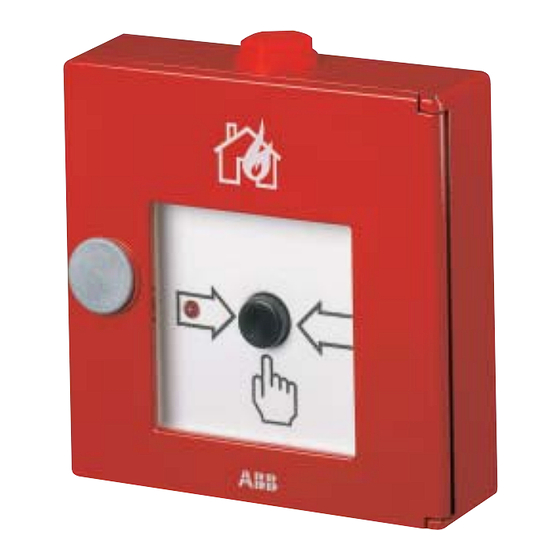

Der rote Handfeuermelder FI700/HFM nach DIN EN 54 Teil 11
ist mit dem Symbol „brennendes Haus" auf dem Melder-
gehäuse gekennzeichnet und wird in Brandmeldeanlagen mit
Feuerwehraufschaltung eingesetzt. Die blauen Handmelder
mit der Aufschrift „Hausalarm" werden in Brandmeldeanlagen
eingesetzt, bei denen ausschließlich eine örtliche Alarmierung
erfolgt.
Beide Meldertypen kommen bei Verwendung der Ring-
leitungs technik zum Einsatz und können direkt an die Ring-
leitung angeschlossen werden.
Die Melder bestehen aus einem lackierten Aluminium-
Druckguss-Gehäuse, der Fronttür mit Scharnier, Schloss und
Glasscheibe, sowie einer Leiterplatte mit Anschlussklemmen,
Mikroschalter und Elektronik.
Mit einer mehrfarbigen LED werden Alarm (rot), Prüf zustand
bzw. Lebenszeichen (grün), sowie Störung (gelb) angezeigt.
Die Adressierung erfolgt mit dem Programmiergerät FI700/PU.
Der einstellbare Adressbereich liegt zwischen 1 und 240.
Eine automatische Adressierung der Melder ist ebenfalls
möglich, sofern die Brandmelderzentrale über die Möglichkeit
der „Auto-Adressierung" verfügt.
Die Melder sind sowohl eingangs-, wie auch ausgangs-
seitig mit Kurzschlussisolatoren ausgerüstet, die bei einem
Leitungskurzschluss den Melder auf der betroffenen Seite
freischalten, also vom Ringbus trennen.
Funktionsschaltbild
+
Kurz-
schluss-
isolator
-
Einsatz
Die nichtautomatischen Melder werden gemäß einschlägiger
Normen in Flucht- und Rettungswegen gut sichtbar und gut
zugänglich an Wänden montiert. Die Melder sind von Hause
aus für den Einbau in trockenen Räumen geeignet. Für den
Einsatz im Freien muss zusätzlich das optionale Regendach
RD inkl. Dichtsatz IP 54 verwendet werden.
+
Kurz-
Melder-
schluss-
elektronik
isolator
-
