Aufbau des UV/VIS-Sensors
Ein UV/VIS-Sensor enthält eine Lichtquelle (1), einen Messspalt (3) für
den Kontakt von Licht mit der Messlösung, und einen Detektor (5) zur
Messung des abgeschwächten Lichtstrahls.
Die Sendeoptik (2) leitet einen Lichtstrahl, den Messstrahl (6), durch
die Messlösung und einen zweiten Lichtstrahl, den Referenzstrahl (8),
über eine Strecke ohne Messlösung. Die Messlösung befindet sich zwi-
schen den beiden Messfenstern (3) im Messspalt.
Die Empfangsoptik (4) leitet Mess- und Referenzstrahl auf den Detek-
tor. Im Detektor wird das Licht durch feststehende Photodioden emp-
fangen.
1
2

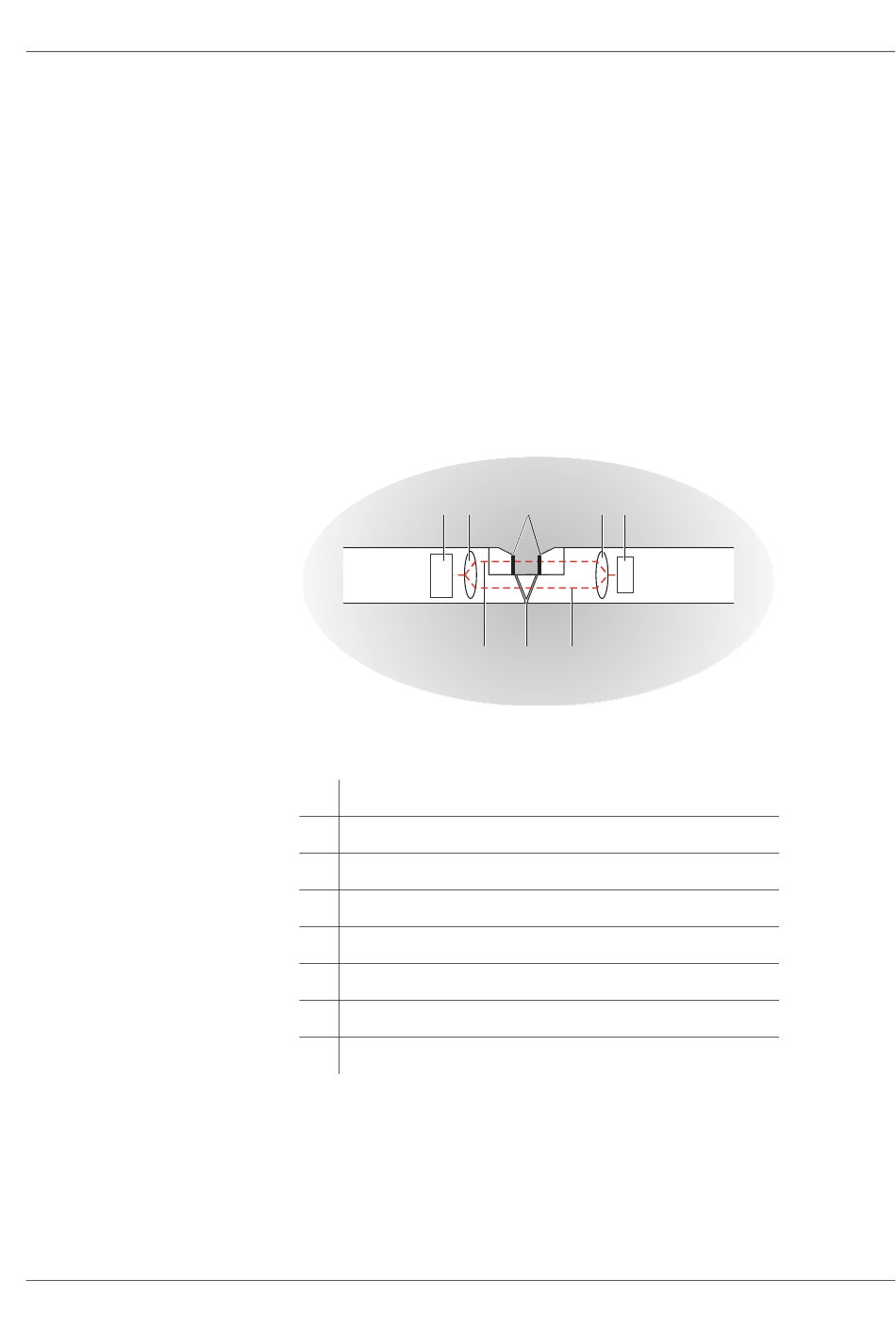

Bild 1-2
Aufbau eines UV/VIS-Sensors
1
Lichtquelle
2
Sendeoptik
3
Messspalt zwischen den Messfenstern
4
Empfangsoptik
5
Detektor
6
Messstrahl
7
Reinigungsdüsen der Druckluftreinigung
8
Referenzstrahl
Die Verbindung zum IQ S
MIQ/VIS.
3
4
5
6
7
8
N
erfolgt über das Anschlussmodul
ENSOR
ET
