Fachboden

Traglast flächig 80 kg
1
2
3
3
5

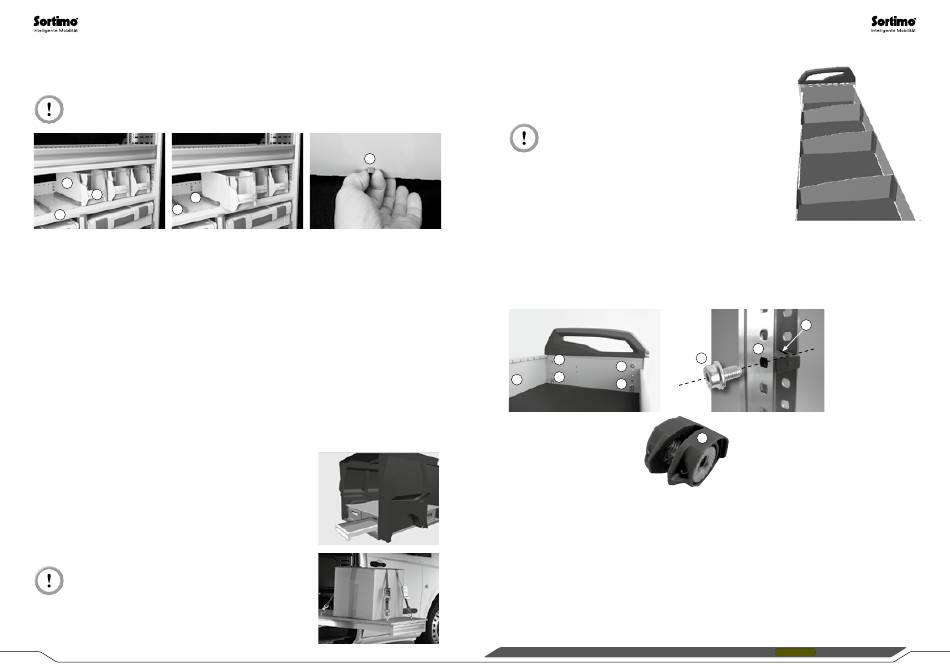

Fachboden mit Schubboxen

Die Schubboxen (1) dienen dem schnellen Zugriff auf häufig benötigte Gegenstände� Die Summe der einzelnen Lasten
darf die maximale Tragfähigkeit des Einrichtungsmoduls nicht überschreiten�
Öffnen
• Schubbox (1) am Griff (2) anheben und nach vorne herausziehen�
• Schubbox (1) ist entriegelt�
Schließen
• Schubbox (1) komplett einschieben und am Griff (2) nach unten drücken�
• Schubbox (1) ist verriegelt�
Schubboxen mit Auszugsschienen aus- und einbauen
Dazu müssen Sie wie oben beschrieben die Schubboxen entriegeln und ganz nach vorne herausziehen�
Die Auszugschiene (3) am Haltezapfen (4) unter dem Fachboden (5) kräftig zusammen drücken und nach oben
aus dem Fachboden (5) drücken� Anschließend die Auszugschiene (3) nach hinten schieben und entnehmen�
Beim Einbauen die Montageschritte in umgekehrter Reihenfolge durchführen�

Schwerlastauszug

Ideale Ladelösung für alle Kombis und Transporter�
Öffnen:
Griffleiste nach vorne ziehen und Schwerlastauszug herausziehen
Schließen:
Schwerlastauszug zurückschieben bis dieser hörbar einrastet�
Flächenlast max. 200 kg
16

Fachbodenwanne

In den Fachbodenwannen können Sie leichte Gegenstände verstauen�
Optional kann der Boden der Wannen mit einer Antirutschmatte
versehen werden�
Traglast flächig 80 kg
4
Einbauhöhe verstellen
Die Fachbodenwannen sind im Raster von 17mm in der Höhe verstellbar�
Passen Sie die Abstände an Ihre Anforde rungen an� Die Befestigungsschrauben
sind in so genannte Einsteckblechmuttern (4) eingeschraubt�
Diese Klemmmuttern wiederum sind in die Rasterbohrungen (2) geklemmt�
Einsteckmutter (4)
• Befestigungsschrauben (1), 4 Stück je Seite, herausdrehen�
• Einsteckmutter (4) aus den Rasterbohrungen (2) herausnehmen und auf neue Höhe verschieben�
• Fachbodenwanne (3) auf gewünschte Höhe einstellen�
• Alle Befestigungsschrauben (1) je Seite eindrehen und festziehen�
3
(1) Befestigungsschrauben
(2) Rasterbohrungen
(3) Fachbodenwanne
(4) Einsteckmutter
1
1
1
1
1
4
4
2
