Montageanleitung
Globelyst

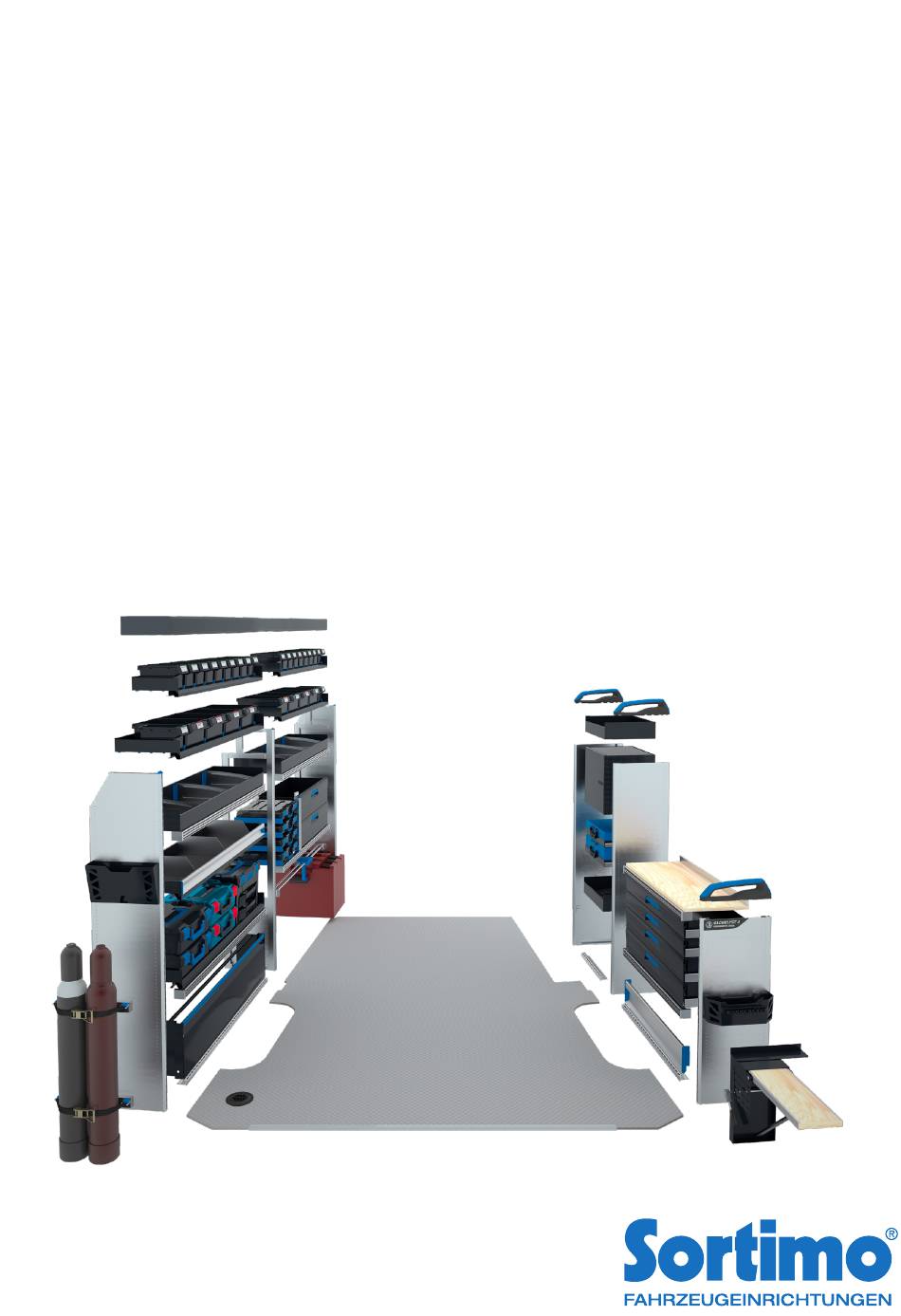

Die nachfolgende Bild-Montageanleitung beschreibt Ihnen die optimale Vorgehensweise eines standardmässigen Einbaus einer Sortimo
Fahrzeugeinrichtung in Ihr Fahrzeug. Die Anleitung ist als Basis für den Einbau eines vormontierten Blocks zu verstehen. Ein Block ist eine
Einheit, zusammengesetzt aus den einzelnen Bestandteilen. Ab einer Breite von 1500 mm wird der Block in zwei Teilen geliefert. Vor der
Montage ins Fahrzeug muss der Block zusammengestellt werden.
Die Anleitung beschreibt den Einbau inklusive Bodenplatte. Ist ein Sperrholzboden bereits bestehend, finden Sie jeweils einen Verweis für
diese Montage. Unter Berücksichtigung dieser Anleitung ist ein Selbsteinbau Ihrer Fahrzeugeinrichtung möglich.
Sortimo Walter Rüegg AG
Grabenackerstrasse 1
CH-8156 Oberhasli
Telefon 044 852 50 60
info@sortimo.ch
www.sortimo.ch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sortimo Globelyst
Inhaltszusammenfassung für Sortimo Globelyst
- Seite 1 Montageanleitung Globelyst Die nachfolgende Bild-Montageanleitung beschreibt Ihnen die optimale Vorgehensweise eines standardmässigen Einbaus einer Sortimo Fahrzeugeinrichtung in Ihr Fahrzeug. Die Anleitung ist als Basis für den Einbau eines vormontierten Blocks zu verstehen. Ein Block ist eine Einheit, zusammengesetzt aus den einzelnen Bestandteilen. Ab einer Breite von 1500 mm wird der Block in zwei Teilen geliefert. Vor der Montage ins Fahrzeug muss der Block zusammengestellt werden.
-
Seite 2: Bestandteile Des Fahrzeug-Einbausatz
Lieferumfang der Einrichtungsblöcke enthalten. Achten Sie darauf, dass die zur Verschraubung der Einrichtung verwendeten Schrauben und Muttern Sperrzahnschrauben/ -muttern sind. Ist bei Ihrer Sortimo Einrichtung eine Langgutwanne oder weitere Anbauteile geplant, beachten Sie, dass diese als... -
Seite 3: Einbau
Einbau Falls auf der Ladefläche Zurrpunkte angebracht sind, müssen diese entfernt werden. Vor Beginn des Einbaus müssen alle Schubladen, Koffer und Boxen aus den Blöcken entnommen werden. D.h. Schubladen komplett ausfahren, Teleskopauszug rechts und links entriegeln und Schublade herausziehen. Die Blöcke wie gewünscht ins Fahrzeug stellen, möglichst nahe zur Karosseriewand positionieren (ein direkter Kontakt ist zu vermeiden). - Seite 4 Bodenplatte und Blöcke aus dem Fahrzeug nehmen. Löcher in den Holmen des Fahrzeuges und den Befestigungswinkel bohren. Bohrungen in die Bodenplatte einbringen und Einschlagmuttern (7a) von unten Anker (1/2/3/4/5/6) setzen und den Winkel an der Karosserie montieren. anbringen. Bei bestehender Bodenplatte, von oben bohren und Einschraubmuttern (7b) ein- drehen.
- Seite 5 Blöcke ins Fahrzeug heben und mit Sperrzahnschrauben auf Boden ver- schrauben. Einsteckblechmuttern in die Posten hinten auf Winkelhöhe einsetzen. Bodenplatte mit Montagekleber auf Fahrzeugboden verkleben. ⚠ Empehlung: Montagekleber Sika Bond AT-Universal Die Blöcke mit den Winkeln an den Fahrzeugholmen festschrauben (10). Seite 5/8...
- Seite 6 Langgutwanne Ist am Block eine Langgutwanne geplant, muss diese jetzt angebaut werden. Ansonsten kann dieser Schritt übersprungen werden und mit dem Einbau der Schubladen sowie dem Bestücken des Blockes mit Boxen und Koffer begonnen werden. Länge der Langgutwanne einstellen: Linsenflanschkopfschraube M5x8 herausschrauben (Schraube und Mutter aufheben, diese werden wieder benötigt), die Wanne auf der Einrichtung um Fahrzeug positionieren und die Länge der Wanne wie gewünscht anpassen.
-
Seite 7: Allgemeine Hinweise Und Vorschriften
Markenspezifische Hinweise Ford • Anzugsdrehmoment Orginal Zurrpunkte 40 Nm Sicherheitshinweise Bitte beachten Sie folgende Hinweise, nur so bietet Ihnen Ihre Sortimo Fahrzeugeinrichtung maximale Sicherheit: • Verschraubungen sind regelmässig auf Beschädigungen hin zu kontrollieren (nach aussergewöhnlichen Belastungen wie z.B. Vollbremsung). •... -
Seite 8: Unsere Standorte Für Ihre Einrichtung
UNSERE STANDORTE FÜR IHRE EINRICHTUNG ZÜRICH Sortimo Zürich Walter Rüegg AG Grabenackerstrasse 1 8156 Oberhasli Tel. 044 852 50 60 Sortimo Bern BERN Walter Rüegg AG Bernfeldweg 34 3303 Jegenstorf Tel. 031 760 30 00 Sortimo Luzern LUZERN Walter Rüegg AG...
