Kofferfixierung; Liftklappe - Sortimo GLOBELYST Bedienungsanleitung

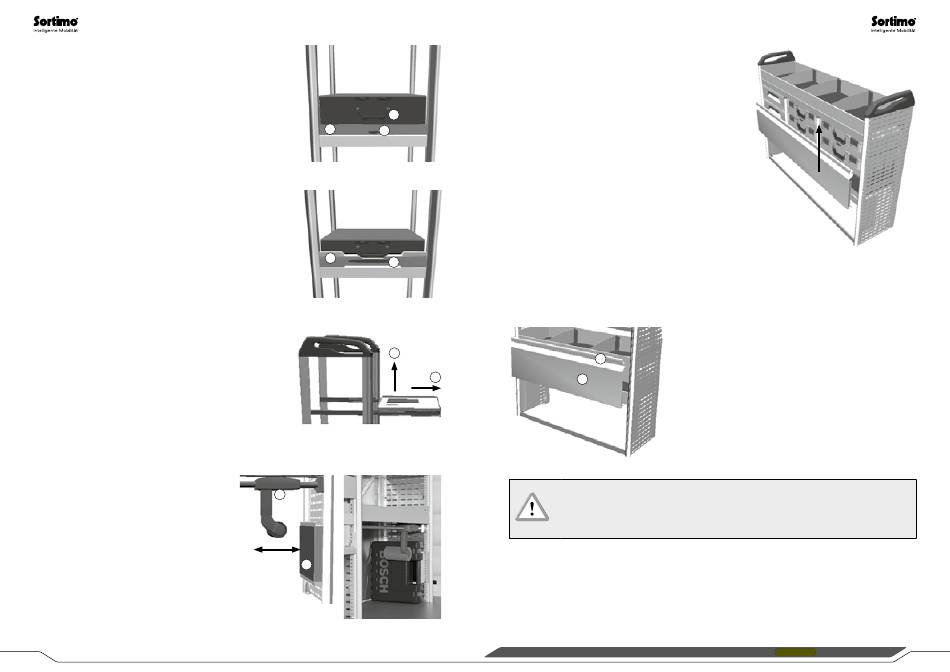

Kofferschub öffnen
• Koffergriff (3) fassen und mit dem Daumen den
Druckknopf (2) drücken�
• Kofferschub (1) vollständig herausziehen�
• Den Koffer öffnen oder entnehmen�
Multislide öffnen
• Griffleiste (5) mit einer Hand anheben
• Multislide (4) vollständig herausziehen
• den Koffer öffnen oder entnehmen
Kofferschub/Multislide schließen
• Kofferschub (1) mit leichtem Ruck vollständig schließen�
Kofferschub/Multislide ausbauen
Den Kofferschub müssen Sie ausbauen, wenn Sie die
Schienen versetzen möchten�
• Schienen vollständig herausziehen
• Kofferschub hinten anheben (1) und nach vorne
aus der Teleskopschiene herausziehen (2)
Einbau in umgekehrter Reihenfolge

Kofferfixierung

Festklemmen / Lösen:
Kofferfixierung mit einer Hand am Griff umschließen
und gleichzeitig den Klemmhebel (1) drücken�
Zur Fixierung der Koffer, in Richtung Prallblech (2)
drücken�
• auch mit Fachboden kombinierbar
• variable Höhe für alle Koffervarianten
• Einhandbedienung
12
(1) Kofferschub
(2) Druckknopf
(3) Koffergriff
3
1
2
(4) Multislide
(5) Griffleiste
4
5
1
2
1
2

Liftklappe

Gasdruckfedern halten die Liftklappe offen
• das System kann vollständig verschlossen werden, dadurch keine
Verschmutzung
• in jeder Höhe verbaubar
• oberhalb Bodenschiene
• oberhalb Bodenblende
• oberhalb Fachboden
• oberhalb Fachbodenwanne
• optional abschließbar über 3 verschiedene Schließungen
Öffnen
Die Liftklappe ist für Einhandbedienung ausgelegt�
• Mit der Hand in die Griffleiste (2) fassen und die Liftklappe (1) nach
oben ziehen�
Schließen
• Mit der Hand die Griffleiste fassen und die Liftklappe (1) gegen den Widerstand nach
unten drücken�
• Gegen Ende des Schließvorgangs die Liftklappe (1) mit der Hand etwas abbremsen,
dabei die Finger aus dem Schließbereich heraushalten�
2
1
QUETSCHGEFAHR!
Beim Schließen der Liftklappe können Finger zwischen Liftklappe und den Rahmen des
Sockels geraten und gequetscht werden. Halten Sie die Finger beim Schließen der Liftklappe
aus dem Quetschbereich heraus.
Globelyst M Bedienungsanleitung
13
