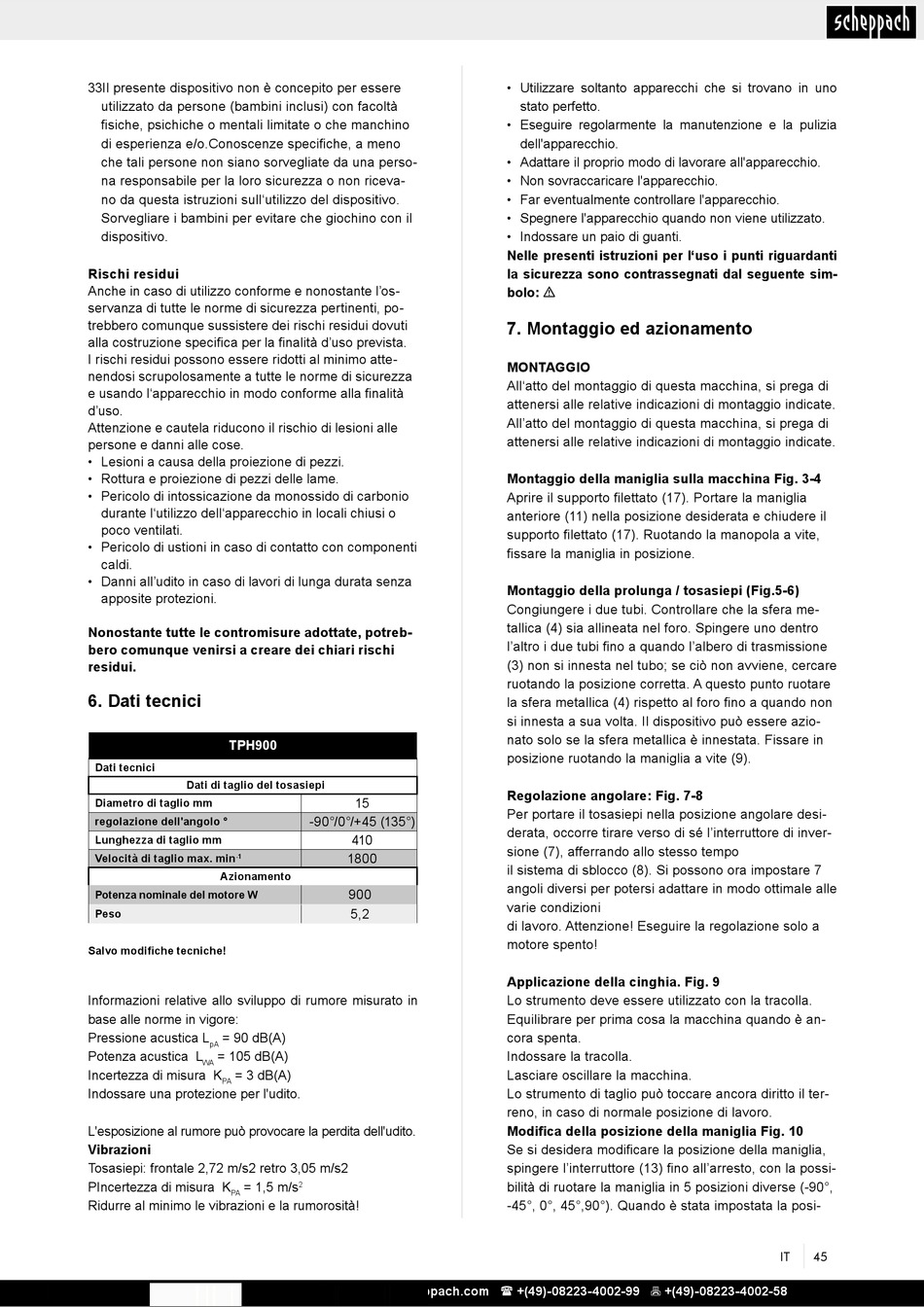

33Il presente dispositivo non è concepito per essere
utilizzato da persone (bambini inclusi) con facoltà
fisiche, psichiche o mentali limitate o che manchino
di esperienza e/o.Conoscenze specifiche, a meno
che tali persone non siano sorvegliate da una perso-
na responsabile per la loro sicurezza o non riceva-
no da questa istruzioni sull'utilizzo del dispositivo.
Sorvegliare i bambini per evitare che giochino con il
dispositivo.
Rischi residui
Anche in caso di utilizzo conforme e nonostante l'os-
servanza di tutte le norme di sicurezza pertinenti, po-
trebbero comunque sussistere dei rischi residui dovuti
alla costruzione specifica per la finalità d'uso prevista.
I rischi residui possono essere ridotti al minimo atte-
nendosi scrupolosamente a tutte le norme di sicurezza
e usando l'apparecchio in modo conforme alla finalità
d'uso.
Attenzione e cautela riducono il rischio di lesioni alle
persone e danni alle cose.
• Lesioni a causa della proiezione di pezzi.
• Rottura e proiezione di pezzi delle lame.
• Pericolo di intossicazione da monossido di carbonio
durante l'utilizzo dell'apparecchio in locali chiusi o
poco ventilati.
• Pericolo di ustioni in caso di contatto con componenti
caldi.
• Danni all'udito in caso di lavori di lunga durata senza
apposite protezioni.
Nonostante tutte le contromisure adottate, potreb-
bero comunque venirsi a creare dei chiari rischi
residui.

6. Dati tecnici

TPH900
Dati tecnici
Dati di taglio del tosasiepi
Diametro di taglio mm
regolazione dell'angolo °
Lunghezza di taglio mm
Velocità di taglio max. min
-1
Azionamento
Potenza nominale del motore W
Peso
Salvo modifiche tecniche!
Informazioni relative allo sviluppo di rumore misurato in
base alle norme in vigore:
Pressione acustica L = 90 dB(A)
pA
Potenza acustica L = 105 dB(A)
WA
Incertezza di misura K = 3 dB(A)
PA
Indossare una protezione per l'udito.
L'esposizione al rumore può provocare la perdita dell'udito.
Vibrazioni
Tosasiepi: frontale 2,72 m/s2 retro 3,05 m/s2
PIncertezza di misura K = 1,5 m/s
PA
Ridurre al minimo le vibrazioni e la rumorosità!
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
15
-90°/0°/+45 (135°)
410
1800
900
5,2
2
• Utilizzare soltanto apparecchi che si trovano in uno
stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia
dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
• Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.
Nelle presenti istruzioni per l'uso i punti riguardanti
la sicurezza sono contrassegnati dal seguente sim-
bolo: m

7. Montaggio ed azionamento

MONTAGGIO
All'atto del montaggio di questa macchina, si prega di
attenersi alle relative indicazioni di montaggio indicate.
All'atto del montaggio di questa macchina, si prega di
attenersi alle relative indicazioni di montaggio indicate.
Montaggio della maniglia sulla macchina Fig. 3-4
Aprire il supporto filettato (17). Portare la maniglia
anteriore (11) nella posizione desiderata e chiudere il
supporto filettato (17). Ruotando la manopola a vite,
fissare la maniglia in posizione.
Montaggio della prolunga / tosasiepi (Fig.5-6)
Congiungere i due tubi. Controllare che la sfera me-
tallica (4) sia allineata nel foro. Spingere uno dentro
l'altro i due tubi fino a quando l'albero di trasmissione
(3) non si innesta nel tubo; se ciò non avviene, cercare
ruotando la posizione corretta. A questo punto ruotare
la sfera metallica (4) rispetto al foro fino a quando non
si innesta a sua volta. Il dispositivo può essere azio-
nato solo se la sfera metallica è innestata. Fissare in
posizione ruotando la maniglia a vite (9).
Regolazione angolare: Fig. 7-8
Per portare il tosasiepi nella posizione angolare desi-
derata, occorre tirare verso di sé l'interruttore di inver-
sione (7), afferrando allo stesso tempo
il sistema di sblocco (8). Si possono ora impostare 7
angoli diversi per potersi adattare in modo ottimale alle
varie condizioni
di lavoro. Attenzione! Eseguire la regolazione solo a
motore spento!
Applicazione della cinghia. Fig. 9
Lo strumento deve essere utilizzato con la tracolla.
Equilibrare per prima cosa la macchina quando è an-
cora spenta.
Indossare la tracolla.
Lasciare oscillare la macchina.
Lo strumento di taglio può toccare ancora diritto il ter-
reno, in caso di normale posizione di lavoro.
Modifica della posizione della maniglia Fig. 10
Se si desidera modificare la posizione della maniglia,
spingere l'interruttore (13) fino all'arresto, con la possi-
bilità di ruotare la maniglia in 5 posizioni diverse (-90°,
-45°, 0°, 45°,90°). Quando è stata impostata la posi-
IT 45
