1. Installation
Gerätekomponenten aus der Verpackung nehmen und das Gerät auf
einen geeigneten Tisch stellen. Bitte beachten Sie die Anleitung auf der
Aussenverpackung. Prüfen Sie, ob die angegebene Spannung des
Typenschilds mit der vorhandenen Netzspannung übereinstimmt. Ist dies
nicht der Fall, darf das Gerät nicht angeschlossen werden!

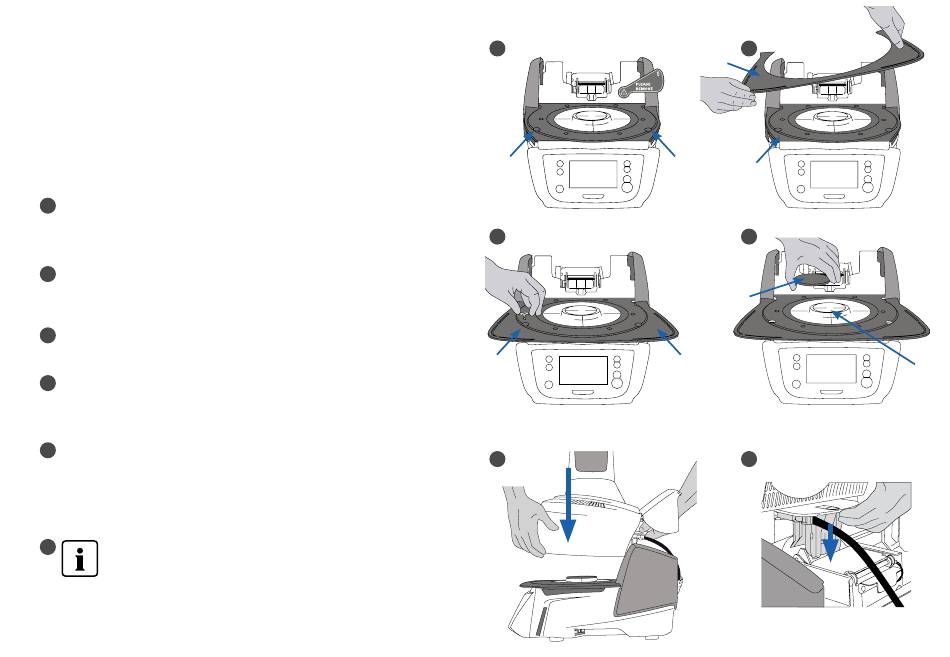

Montage der Brenngut-Ablageplatte
A
Entfernen Sie die zwei Befestigungsschrauben für die Brenngut-
Ablageplatte (1) und den Transportschutz der Infrarotkamera.
Legen Sie nun die Brenngut-Ablageplatte (2) auf die Rahmenplatte (3).
B
Achten Sie dabei, dass die Brenngut-Ablageplatte korrekt auf der
Rahmenplatte (3) aufliegt.
Sichern Sie nun die Brenngut-Ablageplatte (2) mit den zwei
C
Befestigungsschrauben (1).
Aufnahmeplatte auflegen
D
Die Aufnahmeplatte (4) kann nun auf die Aufnahme (5) aufgelegt
werden.
Ofenkopf montieren
E
Der Ofenkopf kann am einfachsten montiert werden, wenn die Ofen-
Rückseite zum Anwender zeigt. Heben Sie den Ofenkopf mit beiden
Händen wie auf dem Bild ersichtlich und setzen Sie ihn auf die
Ofenkopfhalterung.
F
Die Ofenkopfhalterung wie auf dem Bild ersichtlich aufsetzen
bis der Ofenkopf spürbar einrastet. Achten Sie darauf, dass die
Aufnahmeplatte bzw. die Isolation durch die Ofenkopf-
montage nicht beschädigt wird.
A
1
C
1
E
B
2
1
3
D
4
2
F
5
