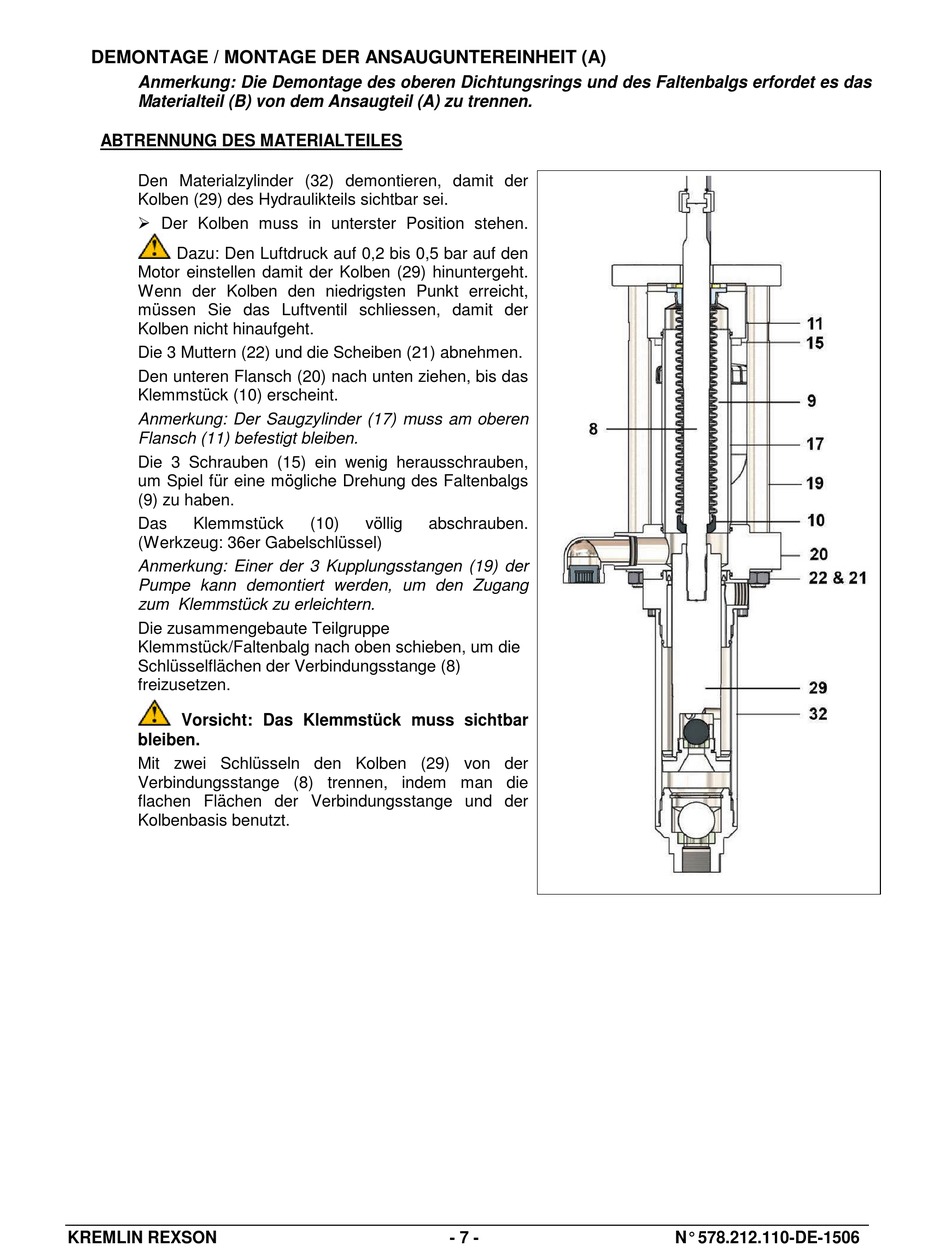

DEMONTAGE / MONTAGE DER ANSAUGUNTEREINHEIT (A)
Anmerkung: Die Demontage des oberen Dichtungsrings und des Faltenbalgs erfordet es das
Materialteil (B) von dem Ansaugteil (A) zu trennen.
ABTRENNUNG DES MATERIALTEILES
Den Materialzylinder (32) demontieren, damit der
Kolben (29) des Hydraulikteils sichtbar sei.
 Der Kolben muss in unterster Position stehen.
Dazu: Den Luftdruck auf 0,2 bis 0,5 bar auf den
Motor einstellen damit der Kolben (29) hinuntergeht.
Wenn der Kolben den niedrigsten Punkt erreicht,
müssen Sie das Luftventil schliessen, damit der
Kolben nicht hinaufgeht.
Die 3 Muttern (22) und die Scheiben (21) abnehmen.
Den unteren Flansch (20) nach unten ziehen, bis das
Klemmstück (10) erscheint.
Anmerkung: Der Saugzylinder (17) muss am oberen
Flansch (11) befestigt bleiben.
Die 3 Schrauben (15) ein wenig herausschrauben,
um Spiel für eine mögliche Drehung des Faltenbalgs
(9) zu haben.
Das Klemmstück (10) völlig abschrauben.
(Werkzeug: 36er Gabelschlüssel)
Anmerkung: Einer der 3 Kupplungsstangen (19) der
Pumpe kann demontiert werden, um den Zugang
zum Klemmstück zu erleichtern.
Die zusammengebaute Teilgruppe
Klemmstück/Faltenbalg nach oben schieben, um die
Schlüsselflächen der Verbindungsstange (8)
freizusetzen.
Vorsicht: Das Klemmstück muss sichtbar
bleiben.
Mit zwei Schlüsseln den Kolben (29) von der
Verbindungsstange (8) trennen, indem man die
flachen Flächen der Verbindungsstange und der
Kolbenbasis benutzt.
