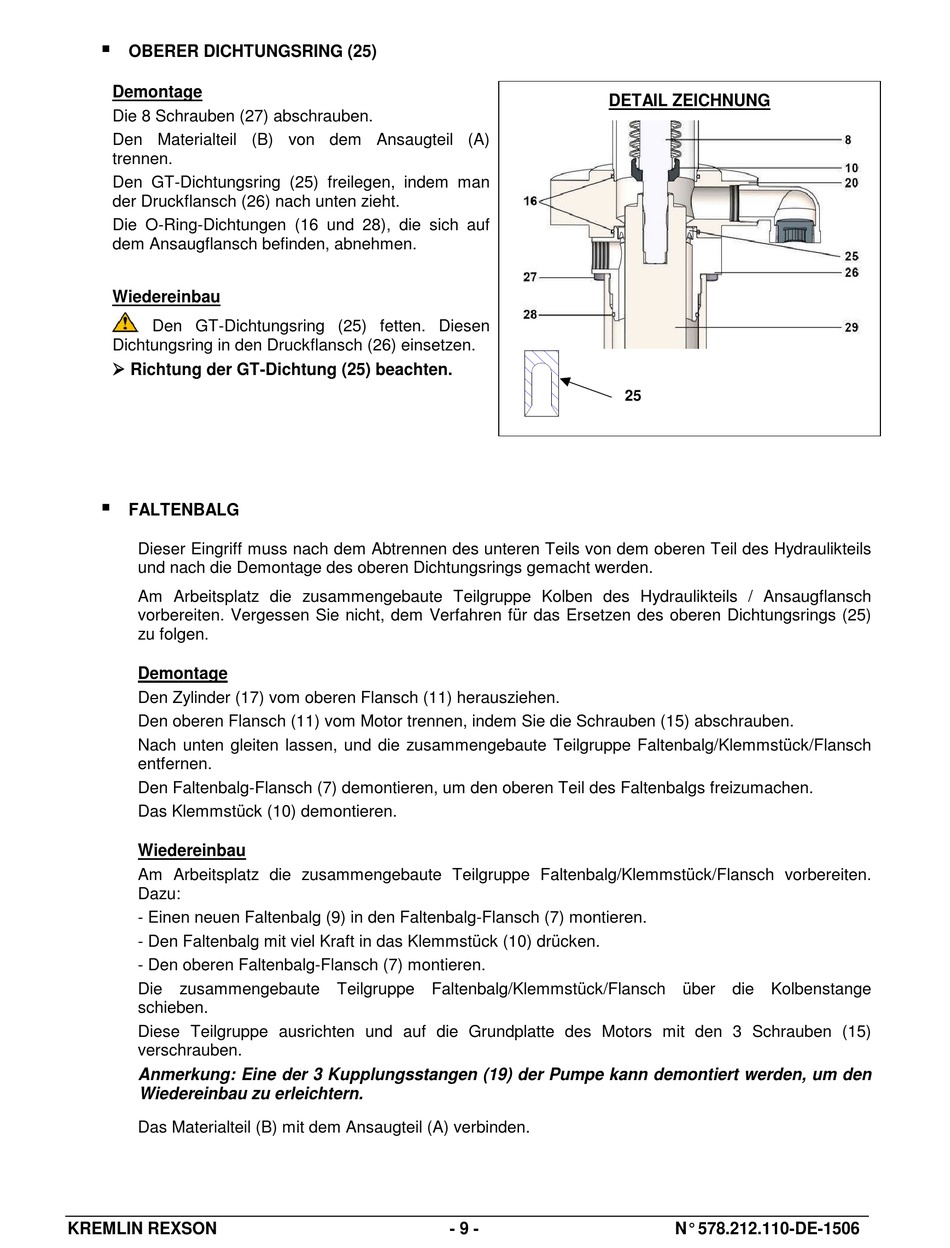

Kremlin-Rexson EOS 03-R440 Demontage / Montage Seite 10


OBERER DICHTUNGSRING (25)
Demontage
Die 8 Schrauben (27) abschrauben.
Den Materialteil (B) von dem Ansaugteil (A)
trennen.
Den GT-Dichtungsring (25) freilegen, indem man
der Druckflansch (26) nach unten zieht.
Die O-Ring-Dichtungen (16 und 28), die sich auf
dem Ansaugflansch befinden, abnehmen.
Wiedereinbau
Den GT-Dichtungsring (25) fetten. Diesen
Dichtungsring in den Druckflansch (26) einsetzen.
 Richtung der GT-Dichtung (25) beachten.

FALTENBALG
Dieser Eingriff muss nach dem Abtrennen des unteren Teils von dem oberen Teil des Hydraulikteils
und nach die Demontage des oberen Dichtungsrings gemacht werden.
Am Arbeitsplatz die zusammengebaute Teilgruppe Kolben des Hydraulikteils / Ansaugflansch
vorbereiten. Vergessen Sie nicht, dem Verfahren für das Ersetzen des oberen Dichtungsrings (25)
zu folgen.
Demontage
Den Zylinder (17) vom oberen Flansch (11) herausziehen.
Den oberen Flansch (11) vom Motor trennen, indem Sie die Schrauben (15) abschrauben.
Nach unten gleiten lassen, und die zusammengebaute Teilgruppe Faltenbalg/Klemmstück/Flansch
entfernen.
Den Faltenbalg-Flansch (7) demontieren, um den oberen Teil des Faltenbalgs freizumachen.
Das Klemmstück (10) demontieren.
Wiedereinbau
Am Arbeitsplatz die zusammengebaute Teilgruppe Faltenbalg/Klemmstück/Flansch vorbereiten.
Dazu:
- Einen neuen Faltenbalg (9) in den Faltenbalg-Flansch (7) montieren.
- Den Faltenbalg mit viel Kraft in das Klemmstück (10) drücken.
- Den oberen Faltenbalg-Flansch (7) montieren.
Die zusammengebaute Teilgruppe Faltenbalg/Klemmstück/Flansch über die Kolbenstange
schieben.
Diese Teilgruppe ausrichten und auf die Grundplatte des Motors mit den 3 Schrauben (15)
verschrauben.
Anmerkung: Eine der 3 Kupplungsstangen (19) der Pumpe kann demontiert werden, um den
Wiedereinbau zu erleichtern.
Das Materialteil (B) mit dem Ansaugteil (A) verbinden.
KREMLIN REXSON
DETAIL ZEICHNUNG
25
