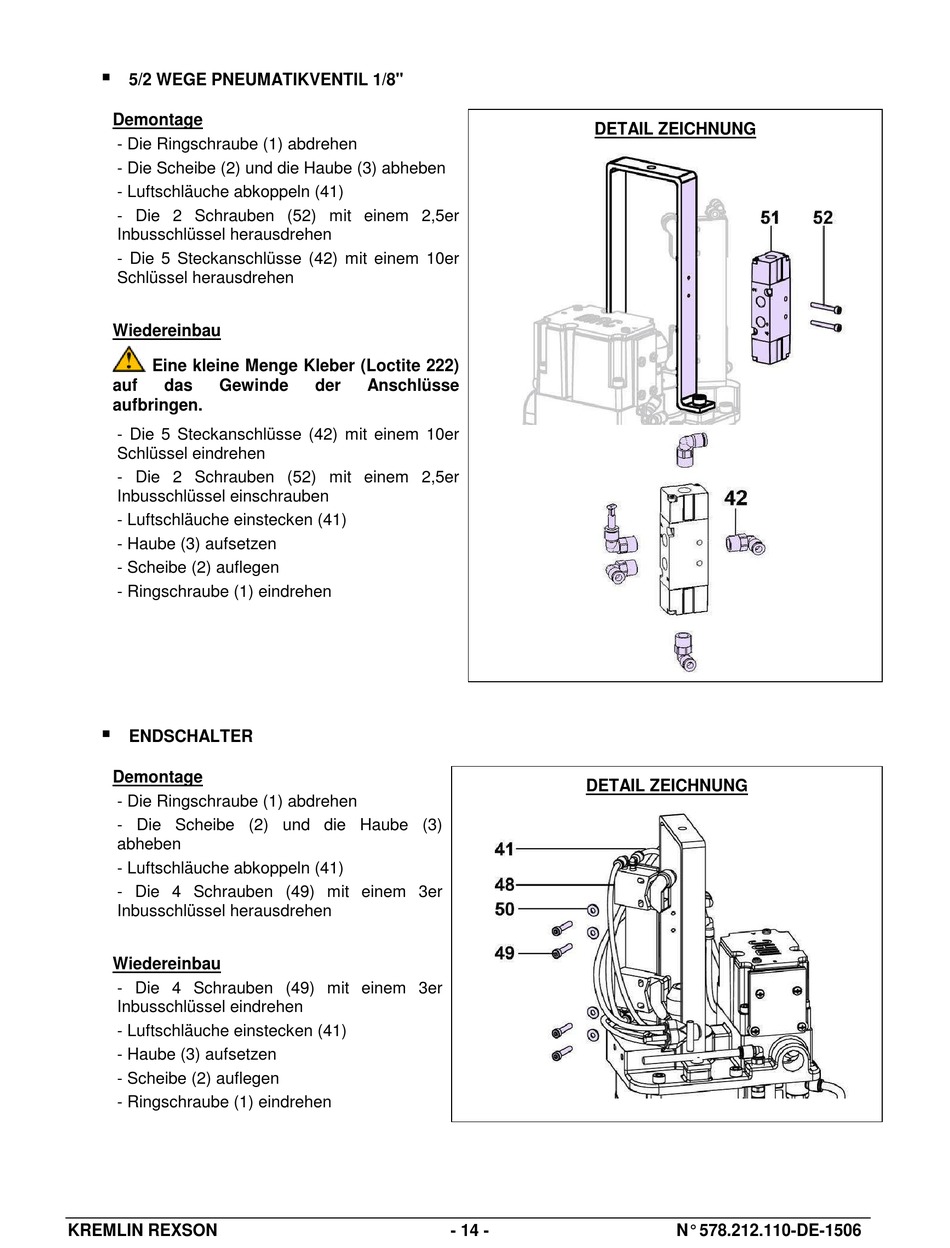

5/2 WEGE PNEUMATIKVENTIL 1/8"
Demontage
- Die Ringschraube (1) abdrehen
- Die Scheibe (2) und die Haube (3) abheben
- Luftschläuche abkoppeln (41)
- Die 2 Schrauben (52) mit einem 2,5er
Inbusschlüssel herausdrehen
- Die 5 Steckanschlüsse (42) mit einem 10er
Schlüssel herausdrehen
Wiedereinbau
Eine kleine Menge Kleber (Loctite 222)
auf das Gewinde
aufbringen.
- Die 5 Steckanschlüsse (42) mit einem 10er
Schlüssel eindrehen
- Die 2 Schrauben (52) mit einem 2,5er
Inbusschlüssel einschrauben
- Luftschläuche einstecken (41)
- Haube (3) aufsetzen
- Scheibe (2) auflegen
- Ringschraube (1) eindrehen

ENDSCHALTER
Demontage
- Die Ringschraube (1) abdrehen
- Die Scheibe (2) und die Haube (3)
abheben
- Luftschläuche abkoppeln (41)
- Die 4 Schrauben (49) mit einem 3er
Inbusschlüssel herausdrehen
Wiedereinbau
- Die 4 Schrauben (49) mit einem 3er
Inbusschlüssel eindrehen
- Luftschläuche einstecken (41)
- Haube (3) aufsetzen
- Scheibe (2) auflegen
- Ringschraube (1) eindrehen
KREMLIN REXSON
der Anschlüsse
- 14 -
DETAIL ZEICHNUNG
DETAIL ZEICHNUNG
