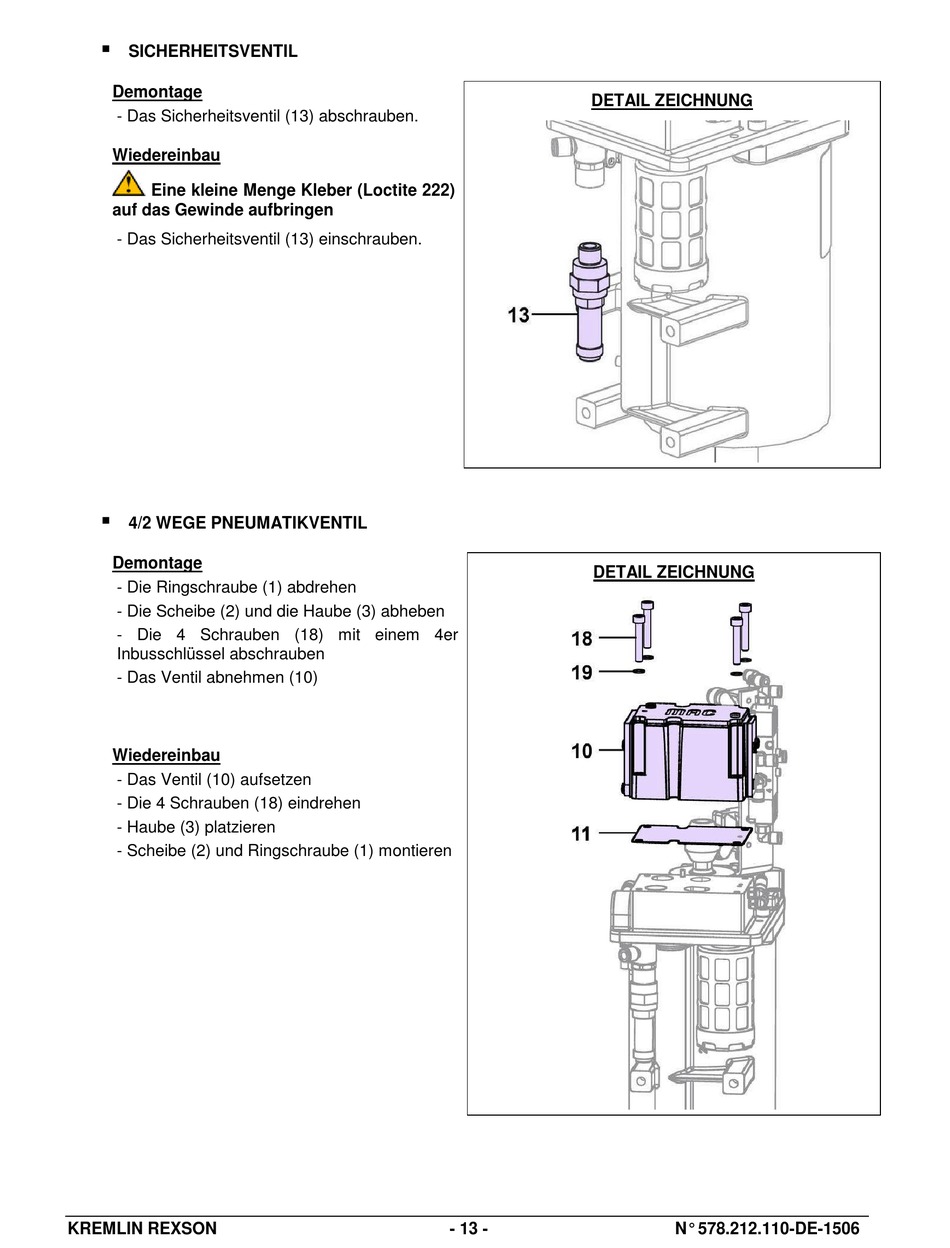

Kremlin-Rexson EOS 03-R440 Demontage / Montage Seite 14


SICHERHEITSVENTIL
Demontage
- Das Sicherheitsventil (13) abschrauben.
Wiedereinbau
Eine kleine Menge Kleber (Loctite 222)
auf das Gewinde aufbringen
- Das Sicherheitsventil (13) einschrauben.

4/2 WEGE PNEUMATIKVENTIL
Demontage
- Die Ringschraube (1) abdrehen
- Die Scheibe (2) und die Haube (3) abheben
- Die 4 Schrauben (18) mit einem 4er
Inbusschlüssel abschrauben
- Das Ventil abnehmen (10)
Wiedereinbau
- Das Ventil (10) aufsetzen
- Die 4 Schrauben (18) eindrehen
- Haube (3) platzieren
- Scheibe (2) und Ringschraube (1) montieren
KREMLIN REXSON
DETAIL ZEICHNUNG
DETAIL ZEICHNUNG
- 13 - N° 578.212.110-DE-1506
