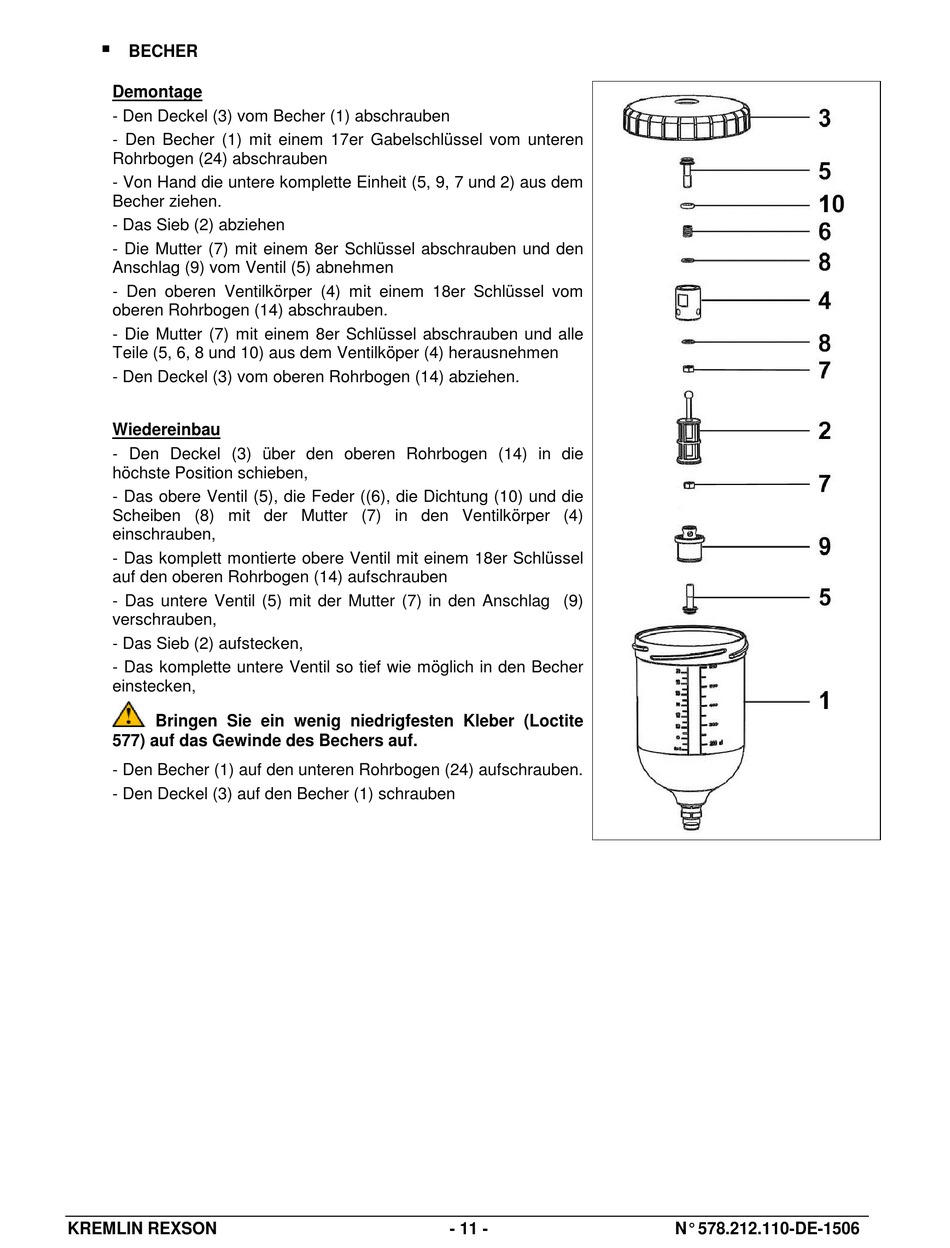

Kremlin-Rexson EOS 03-R440 Demontage / Montage Seite 12


BECHER
Demontage
- Den Deckel (3) vom Becher (1) abschrauben
- Den Becher (1) mit einem 17er Gabelschlüssel vom unteren
Rohrbogen (24) abschrauben
- Von Hand die untere komplette Einheit (5, 9, 7 und 2) aus dem
Becher ziehen.
- Das Sieb (2) abziehen
- Die Mutter (7) mit einem 8er Schlüssel abschrauben und den
Anschlag (9) vom Ventil (5) abnehmen
- Den oberen Ventilkörper (4) mit einem 18er Schlüssel vom
oberen Rohrbogen (14) abschrauben.
- Die Mutter (7) mit einem 8er Schlüssel abschrauben und alle
Teile (5, 6, 8 und 10) aus dem Ventilköper (4) herausnehmen
- Den Deckel (3) vom oberen Rohrbogen (14) abziehen.
Wiedereinbau
- Den Deckel (3) über den oberen Rohrbogen (14) in die
höchste Position schieben,
- Das obere Ventil (5), die Feder ((6), die Dichtung (10) und die
Scheiben (8) mit der Mutter (7) in den Ventilkörper (4)
einschrauben,
- Das komplett montierte obere Ventil mit einem 18er Schlüssel
auf den oberen Rohrbogen (14) aufschrauben
- Das untere Ventil (5) mit der Mutter (7) in den Anschlag (9)
verschrauben,
- Das Sieb (2) aufstecken,
- Das komplette untere Ventil so tief wie möglich in den Becher
einstecken,
Bringen Sie ein wenig niedrigfesten Kleber (Loctite
577) auf das Gewinde des Bechers auf.
- Den Becher (1) auf den unteren Rohrbogen (24) aufschrauben.
- Den Deckel (3) auf den Becher (1) schrauben
KREMLIN REXSON - 11 - N° 578.212.110-DE-1506
