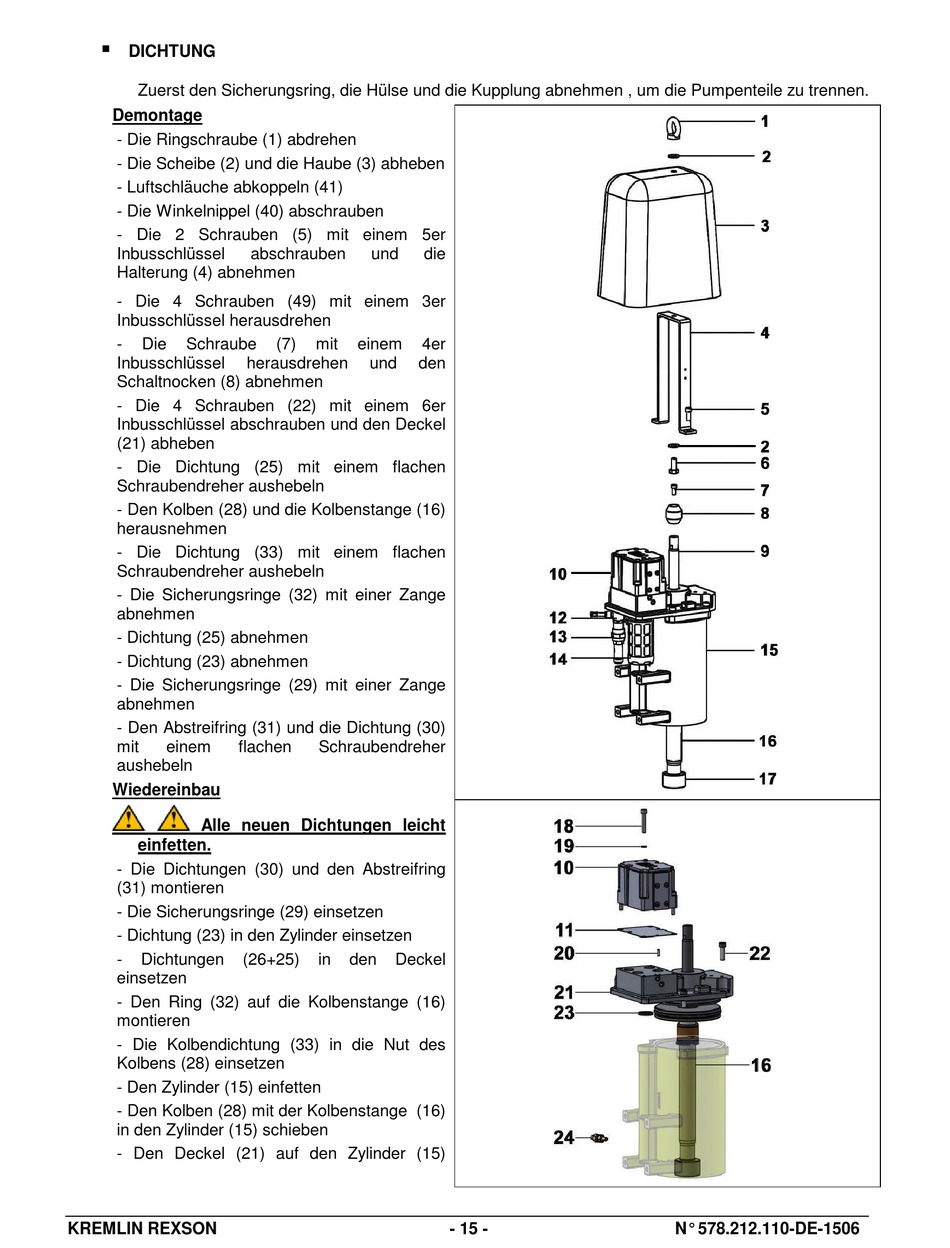

Kremlin-Rexson EOS 03-R440 Demontage / Montage Seite 16


DICHTUNG
Zuerst den Sicherungsring, die Hülse und die Kupplung abnehmen , um die Pumpenteile zu trennen.
Demontage
- Die Ringschraube (1) abdrehen
- Die Scheibe (2) und die Haube (3) abheben
- Luftschläuche abkoppeln (41)
- Die Winkelnippel (40) abschrauben
- Die 2 Schrauben (5) mit einem 5er
Inbusschlüssel
Halterung (4) abnehmen
- Die 4 Schrauben (49) mit einem 3er
Inbusschlüssel herausdrehen
- Die Schraube
Inbusschlüssel herausdrehen
Schaltnocken (8) abnehmen
- Die 4 Schrauben (22) mit einem 6er
Inbusschlüssel abschrauben und den Deckel
(21) abheben
- Die Dichtung (25) mit einem flachen
Schraubendreher aushebeln
- Den Kolben (28) und die Kolbenstange (16)
herausnehmen
- Die Dichtung (33) mit einem flachen
Schraubendreher aushebeln
- Die Sicherungsringe (32) mit einer Zange
abnehmen
- Dichtung (25) abnehmen
- Dichtung (23) abnehmen
- Die Sicherungsringe (29) mit einer Zange
abnehmen
- Den Abstreifring (31) und die Dichtung (30)
mit einem flachen
aushebeln
Wiedereinbau
Alle neuen Dichtungen leicht
einfetten.
- Die Dichtungen (30) und den Abstreifring
(31) montieren
- Die Sicherungsringe (29) einsetzen
- Dichtung (23) in den Zylinder einsetzen
- Dichtungen (26+25)
einsetzen
- Den Ring (32) auf die Kolbenstange (16)
montieren
- Die Kolbendichtung (33) in die Nut des
Kolbens (28) einsetzen
- Den Zylinder (15) einfetten
- Den Kolben (28) mit der Kolbenstange (16)
in den Zylinder (15) schieben
- Den Deckel (21) auf den Zylinder (15)
KREMLIN REXSON
abschrauben und die
(7) mit einem 4er
und den
Schraubendreher
in den Deckel
- 15 - N° 578.212.110-DE-1506
