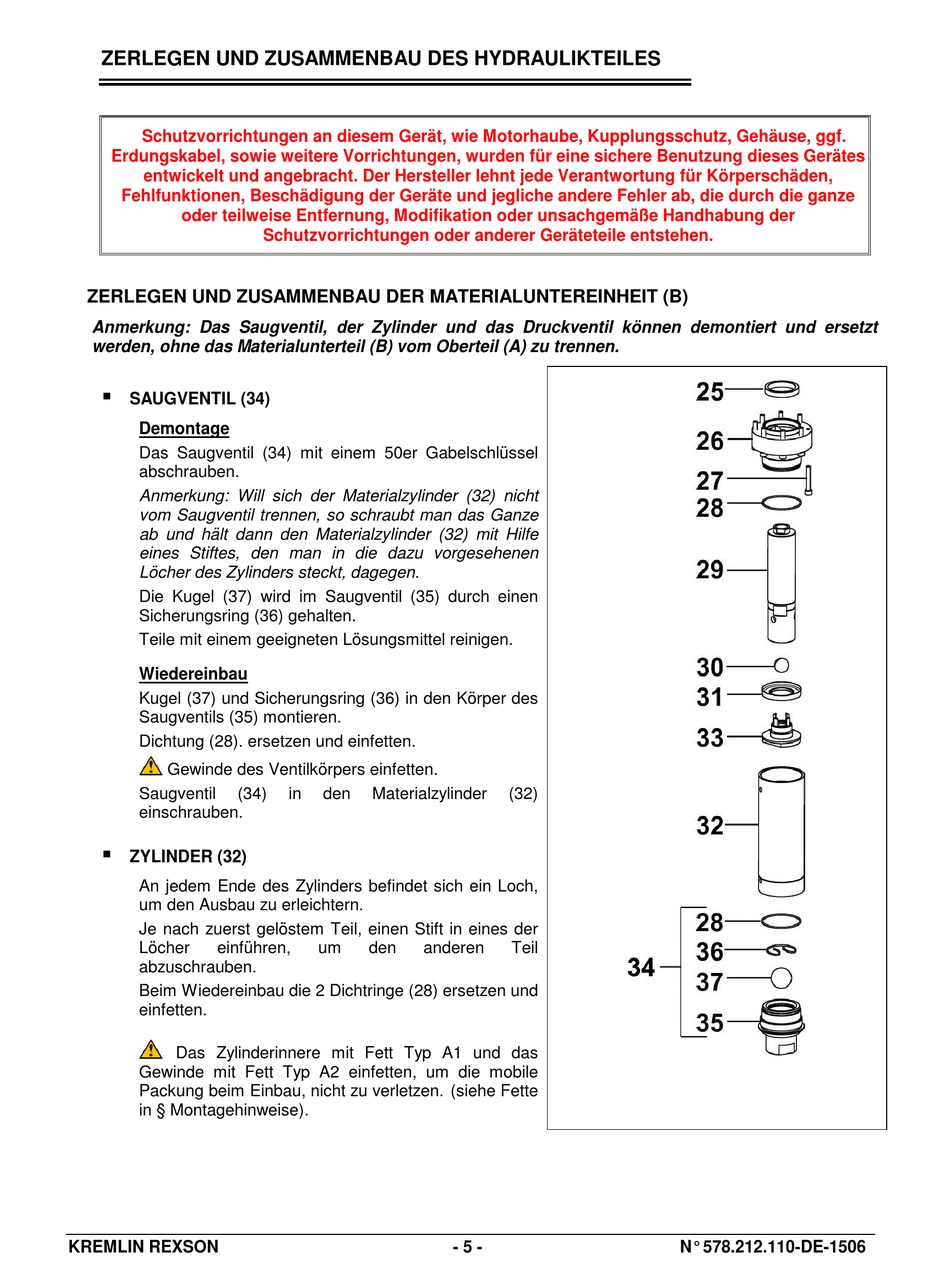

ZERLEGEN UND ZUSAMMENBAU DES HYDRAULIKTEILES
Schutzvorrichtungen an diesem Gerät, wie Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen, wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Fehlfunktionen, Beschädigung der Geräte und jegliche andere Fehler ab, die durch die ganze
oder teilweise Entfernung, Modifikation oder unsachgemäße Handhabung der
ZERLEGEN UND ZUSAMMENBAU DER MATERIALUNTEREINHEIT (B)
Anmerkung: Das Saugventil, der Zylinder und das Druckventil können demontiert und ersetzt
werden, ohne das Materialunterteil (B) vom Oberteil (A) zu trennen.

SAUGVENTIL (34)
Demontage
Das Saugventil (34) mit einem 50er Gabelschlüssel
abschrauben.
Anmerkung: Will sich der Materialzylinder (32) nicht
vom Saugventil trennen, so schraubt man das Ganze
ab und hält dann den Materialzylinder (32) mit Hilfe
eines Stiftes, den man in die dazu vorgesehenen
Löcher des Zylinders steckt, dagegen.
Die Kugel (37) wird im Saugventil (35) durch einen
Sicherungsring (36) gehalten.
Teile mit einem geeigneten Lösungsmittel reinigen.
Wiedereinbau
Kugel (37) und Sicherungsring (36) in den Körper des
Saugventils (35) montieren.
Dichtung (28). ersetzen und einfetten.
Gewinde des Ventilkörpers einfetten.
Saugventil (34)
einschrauben.

ZYLINDER (32)
An jedem Ende des Zylinders befindet sich ein Loch,
um den Ausbau zu erleichtern.
Je nach zuerst gelöstem Teil, einen Stift in eines der
Löcher einführen,
abzuschrauben.
Beim Wiedereinbau die 2 Dichtringe (28) ersetzen und
einfetten.
Das Zylinderinnere mit Fett Typ A1 und das
Gewinde mit Fett Typ A2 einfetten, um die mobile
Packung beim Einbau, nicht zu verletzen. (siehe Fette
in § Montagehinweise).
KREMLIN REXSON
Schutzvorrichtungen oder anderer Geräteteile entstehen.
in den Materialzylinder
um den anderen
(32)
Teil
- 5 - N° 578.212.110-DE-1506
