Anschlüsse und Steckbrücken
J4A4 (29) - NVRAM Clear
1-2
NVRAM settings are not cleared
2-3
NVRAM settings cleared
J8C2 (1) - BMC Reset
1-2
BMC enabled
2-3
BMC disabled
3.6.1
Externe Anschlüsse
1
2

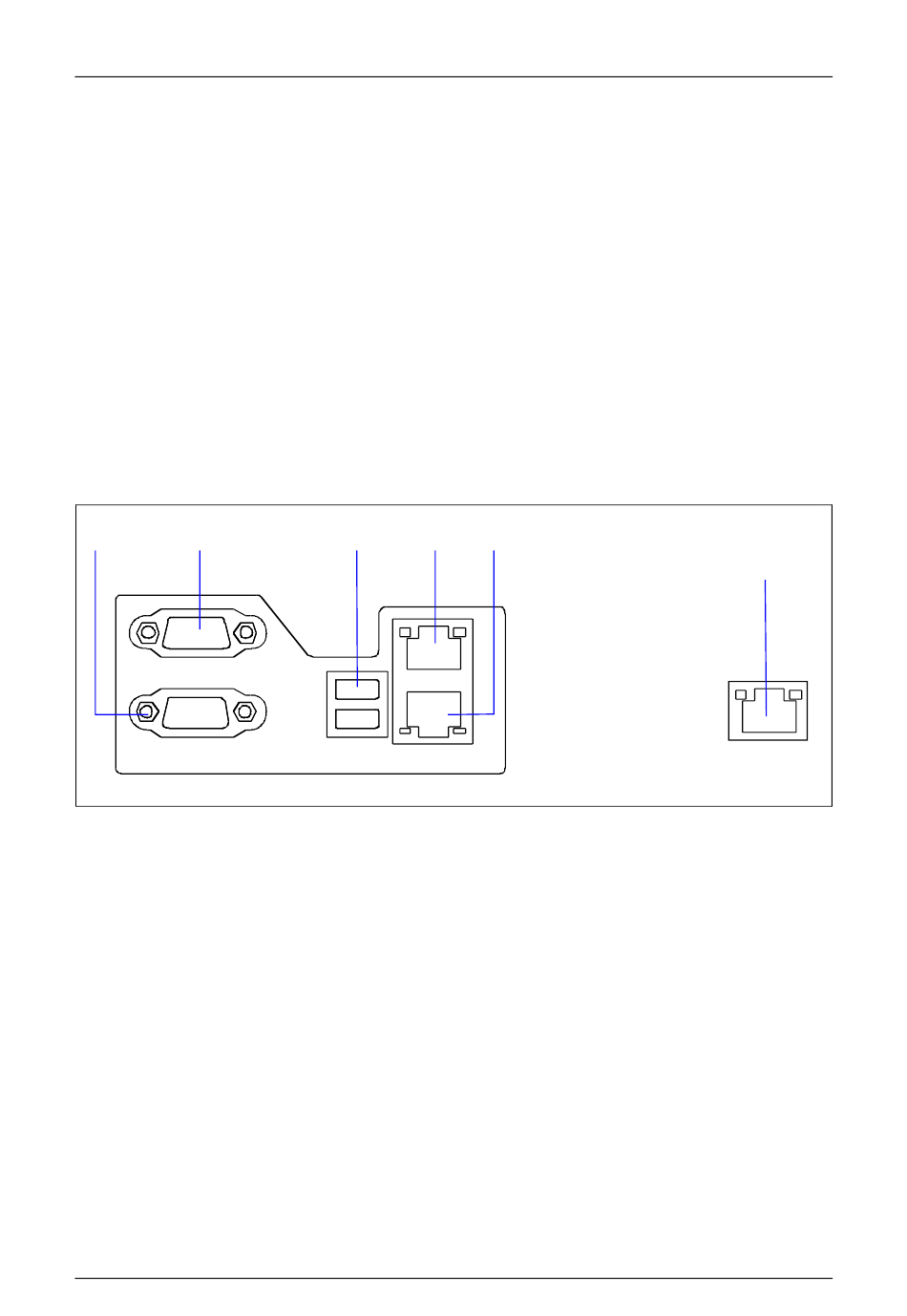

Bild 8: Anschlussfeld der Systembaugruppe D2352
1 = Video-Anschluss
2 = Serieller Anschluss
3 = Dual USB-Anschluss
LAN-Anschlüsse
Die Systembaugruppe ist mit einem Broadcom 5704C Gigabit Ethernet-Con-
troller bestückt. Dieser LAN-Controller unterstützt die Übertragungsgeschwin-
digkeiten 10 Mbit/s, 100 Mbit/s und 1 Gbit/s. Der LAN-Controller unterstützt die
WOL-Funktionalität durch Magic PacketTM.
Ferner ist es möglich, ein System ohne eigene Boot-Festplatte über LAN hoch-
zufahren. Dafür wird PXE unterstützt.
20
3
4
5
4 = LAN 1
5 = LAN 2
6
= GCM-Anschluss (nicht benutzt)
