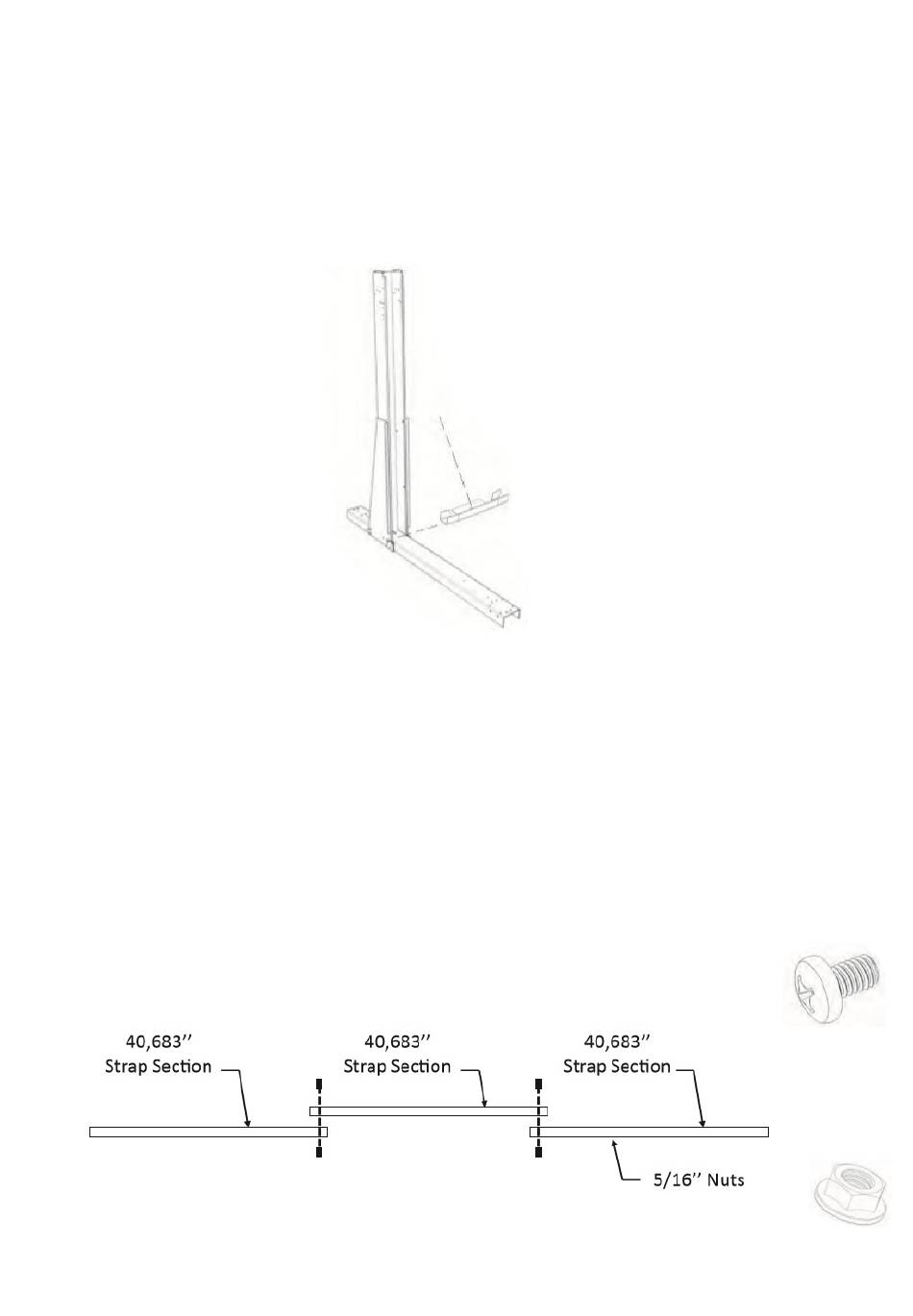

Jetzt können die Bodenschienen-Verbindungsstücke für den geraden Teil der Konstruktion montiert werden.
Platzieren Sie das Verbindungsstück an der Oberseite der U-Schiene so, dass der offene Teil des
Verbindungsstücks im vertikalen Steher liegt und nach oben gerichtet ist.
Das Loch im Verbindungsstück passt mit dem Loch zwischen den beiden Schlitzen in der U-Schiene
zusammen. Fixieren Sie das Verbindungsstück mit einer 12x ¾"-Schraube.
Seien Sie nicht beunruhigt wenn Sie nicht alle Löcher in den U-Schienen benötigen. Diese wird auch noch für
andere Produkte verwendet und weist deshalb einige zusätzliche Löcher auf. Orientieren Sie sich an den
Abbildungen um die richtigen Löcher zu verwenden. Aus dem selben Grund werden Ihnen einige Bolzen
übrigbleiben.
Schritt 5: Die Zugbänder
A)
Ihr Pool is 360cm breit, jedes Zugband besteht aus zwei Einzelteilen die jeweils ca. 106cm messen. Die
restliche Distanz wird durch die U-Schienen überbrückt.
Verbinden Sie alle Zugbänderteile mit Hilfe von jeweils zwei 5/16"x ½"-Bolzen samt Mutter. Alle Löcher
müssen verwendet werden.
Die untenstehende Skizze bezieht sich auf ein dreiteiliges Zugband. Sie verfahren mit Ihren zweiteiligen aber
genauso.
