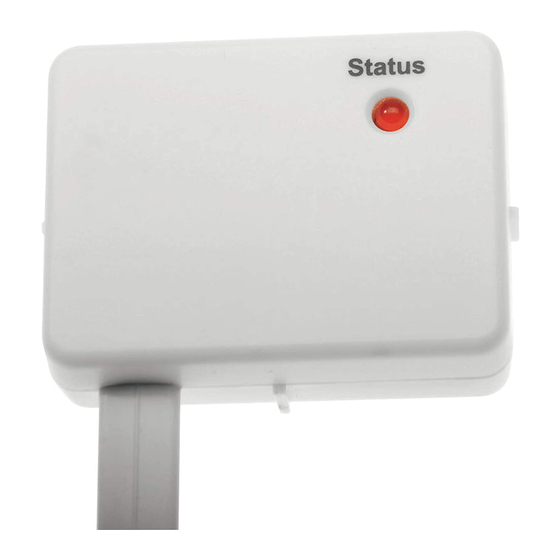

- Seite 1 Montage- und Bedienungsanleitung Ferrariszähler-Sensoreinheit ES-Fer für HomeMatic-Zählersensor HM-ES-TX-WM...
- Seite 2 1. Ausgabe Deutsch 03/2015 Dokumentation © 2014 eQ-3 AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf die- se Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder verarbeitet werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Kompo- nenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, über- geben Sie auch diese Bedienungsanleitung. -
Seite 4: Bestimmungsgemäßer Gebrauch
Eingriff in den vom EVU verplombten Stromzähler notwendig ist und auch keine Beeinflussung des Stromzählers erfolgen kann. Durch eine ausreichend lange Kabelverbindung zum HomeMatic-Zählersensor HM- ES-TX-WM ist eine störungsfreie Funkübertragung zur HomeMatic-Zen- trale CCU gewährleistet, da sich Stromzähler meist in abschirmenden Metall-Haus- und Unterverteilern befinden. - Seite 5 5 Montage und Inbetriebnahme Der Ferraris-Sensor wird komplett montiert und mit konfektioniertem Anschlusskabel geliefert. Genau arbeiten! Die Sensoreinheit muss genau über der Zählerscheibe positioniert werden. Eine Verschiebung um wenige Millimeter kann bereits eine Fehlfunktion zur Folge haben. Darum müssen die folgenden Arbeitsschritte besonders sorgfältig durchgeführt werden.
- Seite 6 Ferraris-Scheibenmarkierung durch ein kurzes Aufleuchten der LED auf dem Sensor quittiert. Da die Farbmarkierungen verschiedener Zähler unterschiedlich ausfallen können, kann über den HomeMatic-Zählersensor HM-ES-TX-WM eine Anpassung der Abtastempfindlichkeit erfolgen. Hinweise dazu finden Sie ebenfalls in der Bedienungsanleitung des HomeMatic-Zählersensors HM-ES-TX-WM.
-
Seite 7: Wartung Und Reinigung
Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reini- gungsmittel, das Kunststoffgehäuse kann dadurch angegriffen werden. 7 Technische Daten Geräte-Kurzbezeichnung: ES-Fer Spannungsversorgung: 4,4 V, über HomeMatic-Zählersensor HM-ES-TX-WM Erfassung : rote Markierung der Ferrarisscheibe bei Drehstrom- und Wechselstromzählern wird abgetastet Schutzart:... - Seite 8 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
