Монтаж Датчика Температуры - Monuments IRON I Gebrauchsanweisung

• Прикрепите оба кронштейна для крепления на стене к задней стенке нагревательного прибора сауны с
помощью 6 винтов с полупотайной головкой M4. Следите за тем, чтобы кронштейны были обращены стороной с
отверстиями для навешивания в правильную сторону, т. е. к наружной стороне нагревательного прибора сауны.

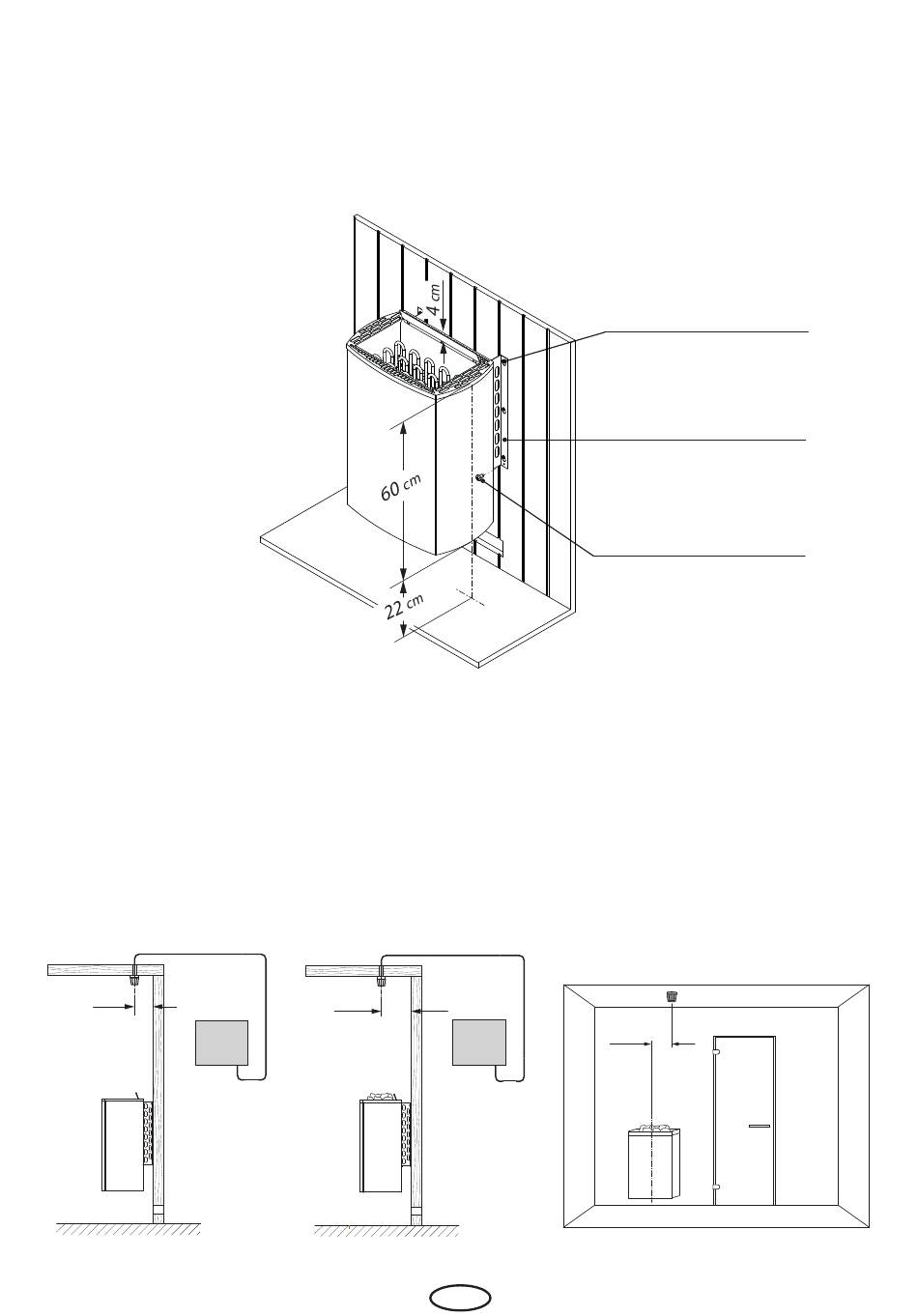

• Теперь вы можете навесить нагревательный прибор, вставив вкрученные в стенку кабины винты в отверстия
в кронштейнах, и затем зафиксировать его с помощью двух стопорных винтов в кронштейнах (Рис.8).
• Подключите соединительный провод к блоку управления. При этом соблюдайте предписания местного
предприятия энергоснабжения и Союза немецких электротехников (VDE).
Монтаж датчика температуры
Датчик температуры устанавливается в кабинах размером до 2 x 2 м согласно рис. 9 и 11, а в кабинах большего
размера согласно рис. 10 и 11. Если в руководстве по монтажу вашего блока управления сауной указано другое
положение датчика, обязательно используйте для этого нагревательного прибора сауны указанное здесь
положение датчика температуры.
< 2 x 2 m
Fühlerleitung
19 cm
Блок
управления
сауны
Рис. 9
44
> 2 x 2 m
Fühlerleitung
35 cm
Блок
управления
сауны
Рис. 10
RU
Саморезы
Кронштейн для
крепления на стене
с отверстиями для
навешивания
Стопорный винт
Рис. 8
20 cm
Рис. 11
