Kipptor Mit Gewichtausgleich Oder Torsionsfeder - Erreka FENIX Anleitung Für Den Monteur

PRODUKTBESCHREIBUNG
Mitgelieferte Teile
1 Antriebsvorrichtung
2 Kontrollleuchte
3 Deckenplatinen
ELEKTRISCHE VERKABELUNG:
Bauteil
A: Hauptversorgung
B: Lichtschranken
C: Wandtaster

Der Monteur trägt die Verantwortung
für
Funktionieren der Anlage.

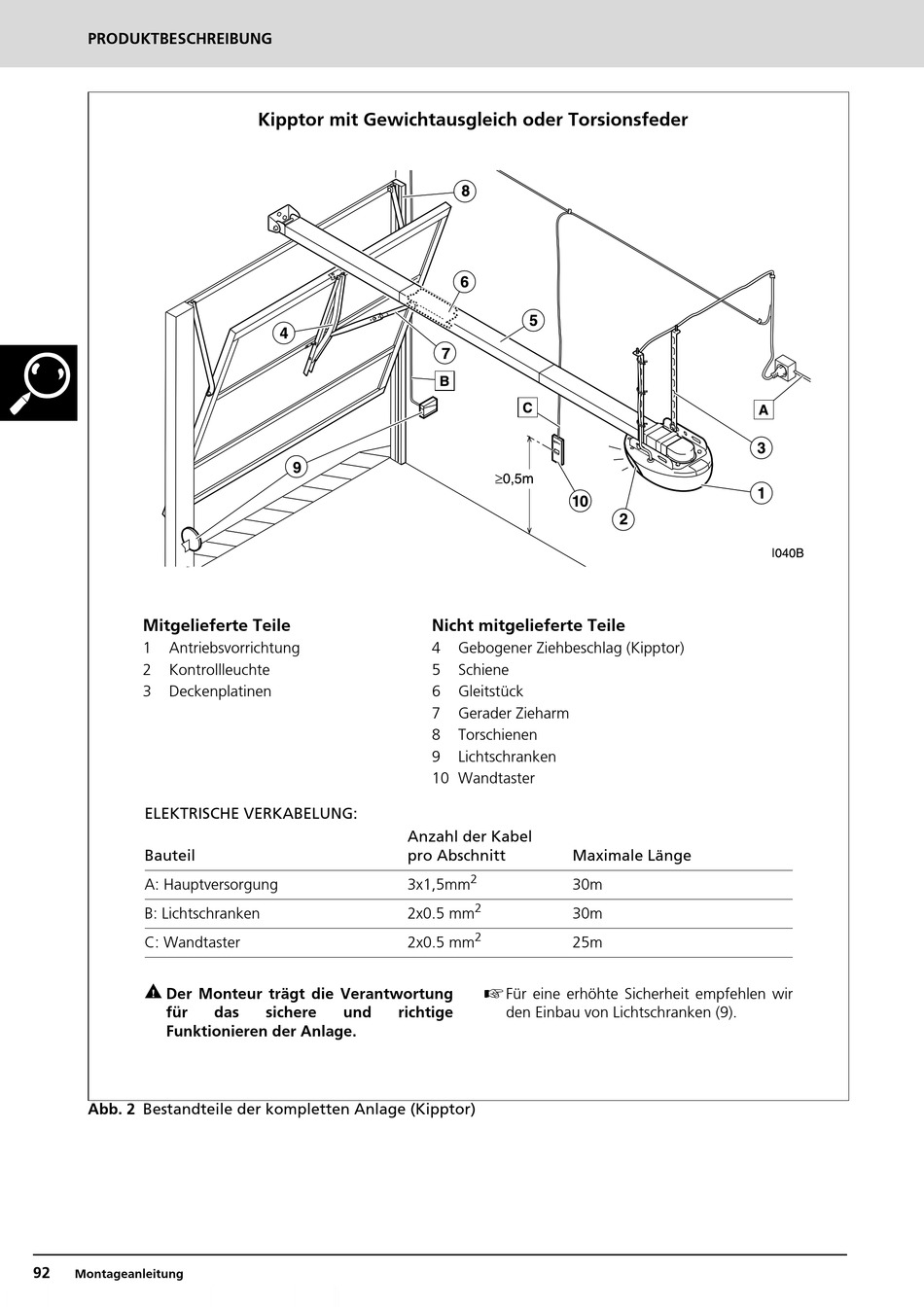

Abb. 2 Bestandteile der kompletten Anlage (Kipptor)
92
Montageanleitung

Kipptor mit Gewichtausgleich oder Torsionsfeder

das sichere und
Nicht mitgelieferte Teile
4 Gebogener Ziehbeschlag (Kipptor)
5 Schiene
6 Gleitstück
7 Gerader Zieharm
8 Torschienen
9 Lichtschranken
10 Wandtaster
Anzahl der Kabel
pro Abschnitt Maximale Länge
2
3x1,5mm 30m
2
2x0.5 mm 30m
2
2x0.5 mm 25m

Für eine erhöhte Sicherheit empfehlen wir
richtige den Einbau von Lichtschranken (9).
