DESCRIPCIÓN DEL PRODUCTO
1
ELEMENTOS DE LA INSTALACIÓN COMPLETA
Elementos suministrados
1 Accionador
2 Lámpara indicadora
3 Pletinas de techo
4 Brazo curvo de arrastre (puerta seccional)
CABLEADO ELÉCTRICO:
Elemento
A: Alimentación general
B: Fotocélulas
C: Pulsador o llave de pared

El funcionamiento seguro y correcto de
la instalación es responsabilidad del
instalador

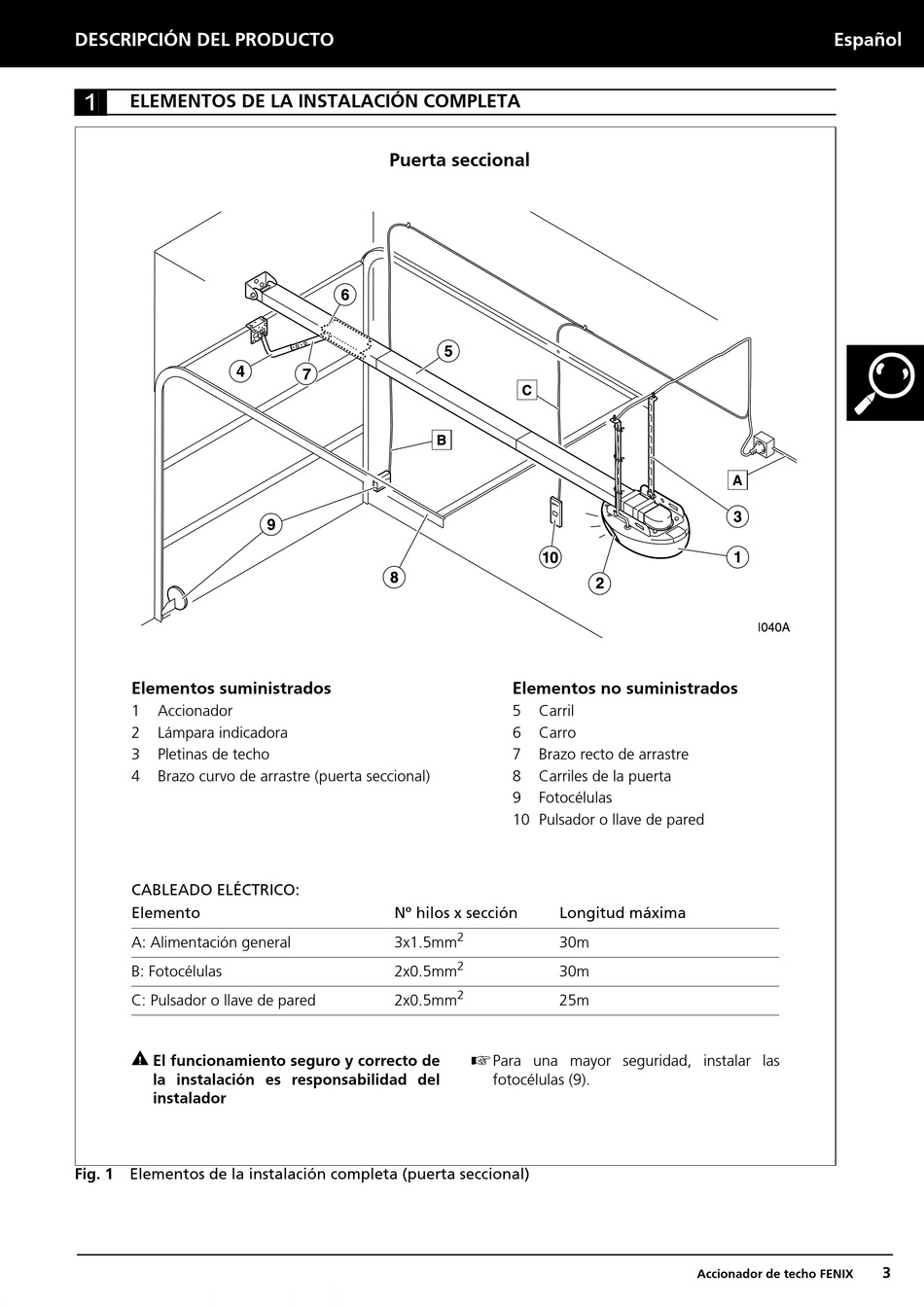

Fig. 1 Elementos de la instalación completa (puerta seccional)
Puerta seccional
Elementos no suministrados
5 Carril
6 Carro
7 Brazo recto de arrastre
8 Carriles de la puerta
9 Fotocélulas
10 Pulsador o llave de pared
Nº hilos x sección Longitud máxima
2
3x1.5mm
30m
2
2x0.5mm 30m
2
2x0.5mm 25m

Para una mayor seguridad, instalar las
fotocélulas (9).
Español
Accionador de techo FENIX
3
