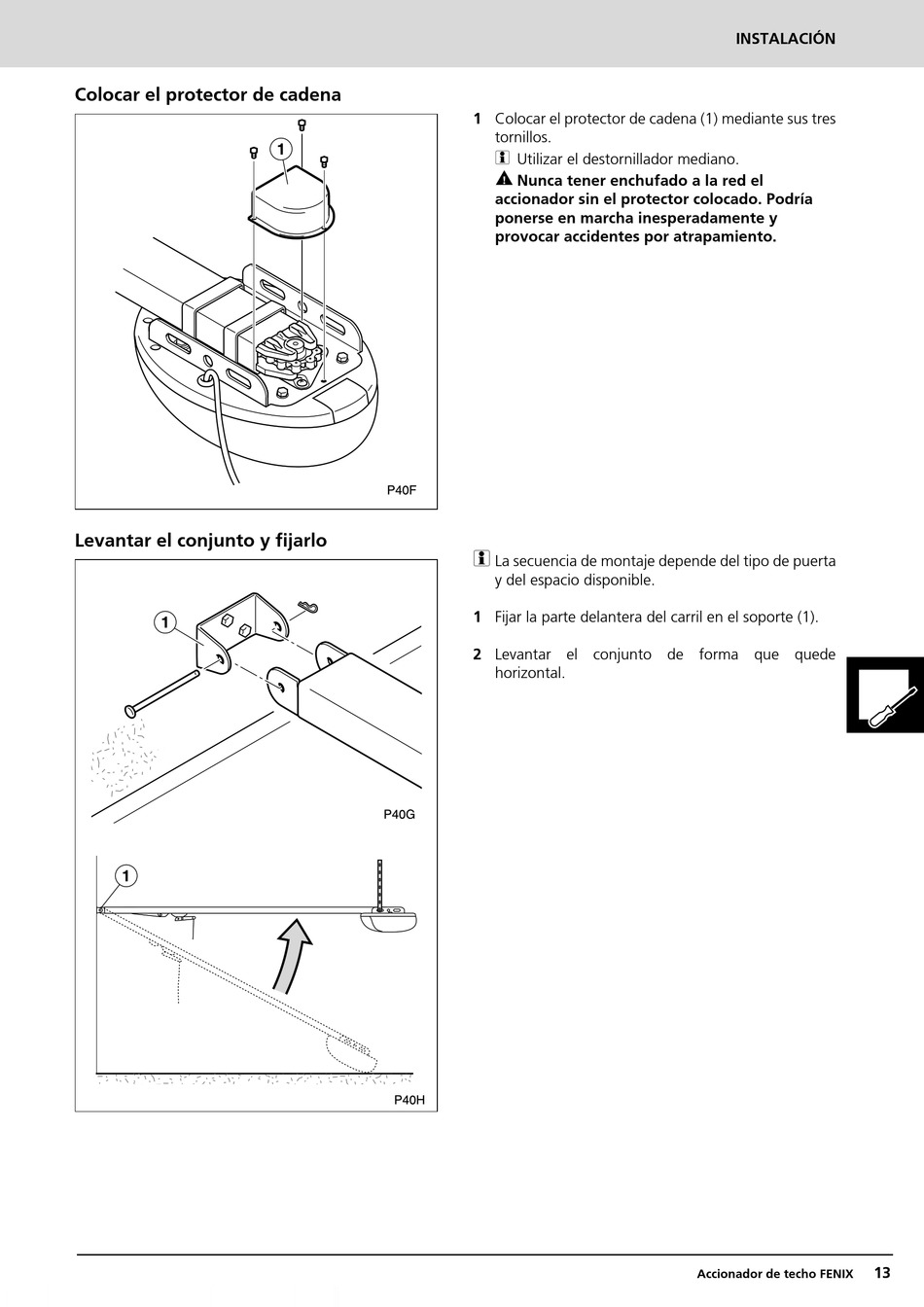

Colocar el protector de cadena
Levantar el conjunto y fijarlo
1 Colocar el protector de cadena (1) mediante sus tres
tornillos.

Utilizar el destornillador mediano.

Nunca tener enchufado a la red el
accionador sin el protector colocado. Podría
ponerse en marcha inesperadamente y
provocar accidentes por atrapamiento.

La secuencia de montaje depende del tipo de puerta
y del espacio disponible.
1 Fijar la parte delantera del carril en el soporte (1).
2 Levantar el conjunto de forma que quede
horizontal.
INSTALACIÓN
Accionador de techo FENIX
13
