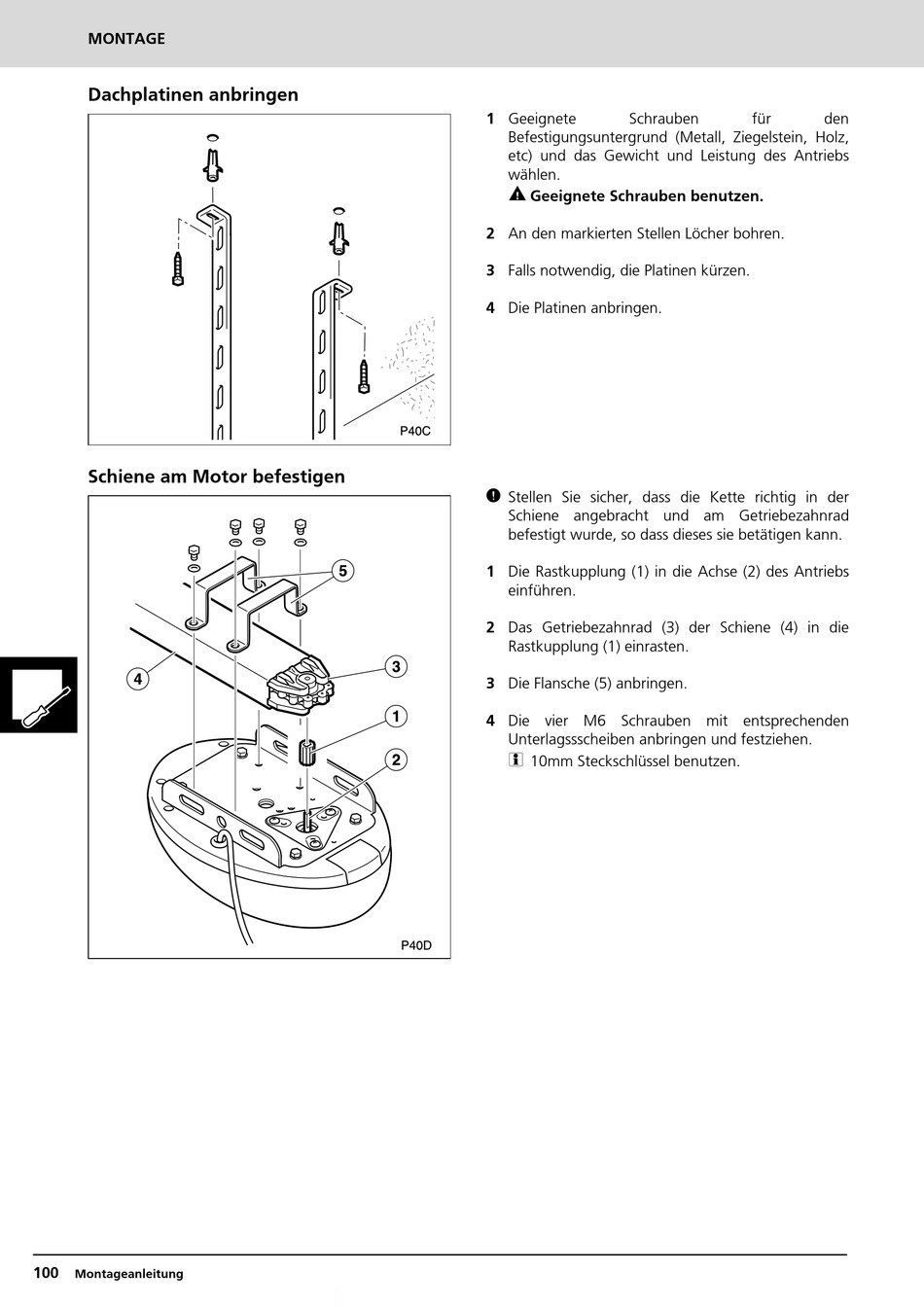

MONTAGE
Dachplatinen anbringen

Schiene am Motor befestigen

100
Montageanleitung
1 Geeignete Schrauben
Befestigungsuntergrund (Metall, Ziegelstein, Holz,
etc) und das Gewicht und Leistung des Antriebs
wählen.

Geeignete Schrauben benutzen.
2 An den markierten Stellen Löcher bohren.
3 Falls notwendig, die Platinen kürzen.
4 Die Platinen anbringen.
O
Stellen Sie sicher, dass die Kette richtig in der
Schiene angebracht und am Getriebezahnrad
befestigt wurde, so dass dieses sie betätigen kann.
1 Die Rastkupplung (1) in die Achse (2) des Antriebs
einführen.
2 Das Getriebezahnrad (3) der Schiene (4) in die
Rastkupplung (1) einrasten.
3 Die Flansche (5) anbringen.
4 Die vier M6 Schrauben mit entsprechenden
Unterlagssscheiben anbringen und festziehen.

10mm Steckschlüssel benutzen.
