16500E / 16501E
16500E / 16501E
16500E / 16501E
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J1:
Pin
Signal Name
1
TPA+
2 4 6 8 10
2
TPA-
3
GND
1 3 5 7 9
4
GND
5
TPB+
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren sie nun die externe Stromversorgung zur Entlastung des
Mainboards! (siehe Jumper Einstellung und Anschlüsse JP1 & J7)
4.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP und Server2003
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
16500E / 16501E
16500E / 16501E
16500E / 16501E
TREIBER INSTALLATION :
MAC
Pin
Signal Name
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
6
TPB-
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
7
+12VDC Bus Power
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
8
+12VDC Bus Power
LINUX
9
——
10
GND
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterschei-
den können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
Deutsch
Deutsch
Deutsch

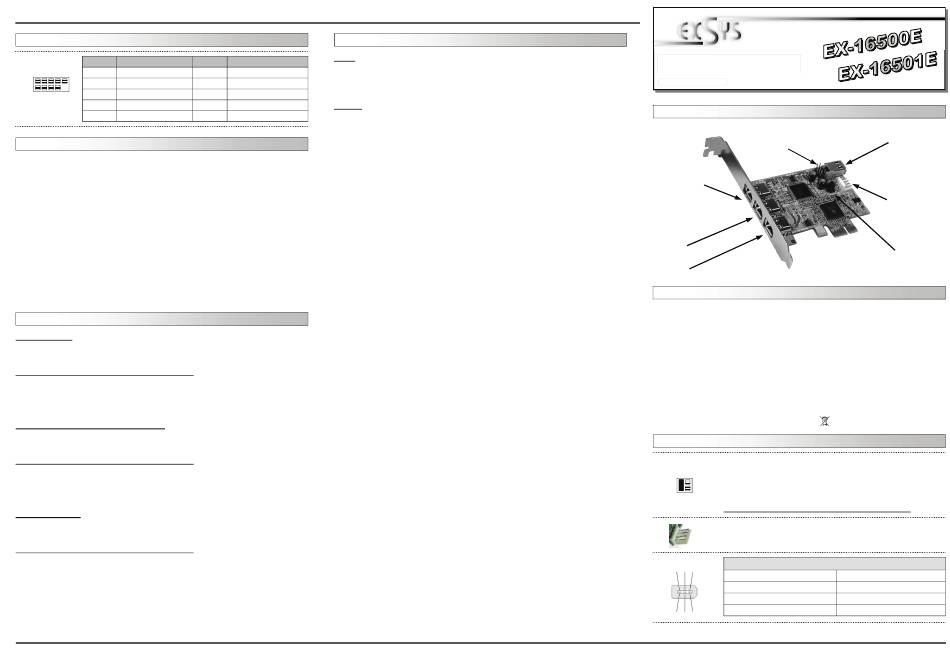

LAYOUT :
J3: Port 4
Shared with the
internal Port J21
J4: Port 2
J5: Port 3
DESCRIPTION & TECHNICAL INFORMATION :
The EX-16500E/16501E is a plug & play high-speed IEEE1394 expansion card for the
PCI-EXPRESS bus. It provides 3 external plus 1 internal port. It uses data transfer rates
up to 400Mbit/s. The design fully utilize the TI chipset, which represents the latest in
high speed IEEE1394a interface technology. It provides a secure and very high data
transfer on each single port. It supports PCI-EXPRESS slots with 12Volt. It is not possi-
ble to change the address or IRQ settings manually, they will be obtained automatically
by the system (BIOS) and operating system. It provides also a internal 10Pin header to
connect front panel devices. The EX-16501E is a low profile card for slim line PC case.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-16500E or 16501E, English manual
Certificates:
JUMPER SETTING & CONNECTORS:
JP1:
J7:
J2 - J5:
3
User Manual
User Manual
Vers. 2.0 / 12.03.08
J1: 10 Pin Motherboard
compatible connector
for Front Bay Hub's
PCI-EXPRESS x1 till x16
ME / 2000 / XP / Server 2003 / Vista / MAC / (Linux by OS)
3 x 6Pin IEEE1394a, 1 x 10 Pin, 1 x 4Pin Power
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
PCI-E = Power from PCI-EXPRESS BUS (default)
AUX = Power from PC power supply
(For safe direct power from pc power supply to provide sufficient power
for devices with high power consumption).
PCI-E AUX
Connector J7 must be connected with PC power supply!
If JP1 is set to AUX J7 must be connected with pc power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
IEEE 1394 6Pin port:
2 4 6
Pin
Signal
1
Power
2
GND
3
TPB-
1 3 5
4
J2: Port 4
Shared with the
external Port J3
J7:
External
Power Source
JP1:
Jumper for the
Power Source
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
