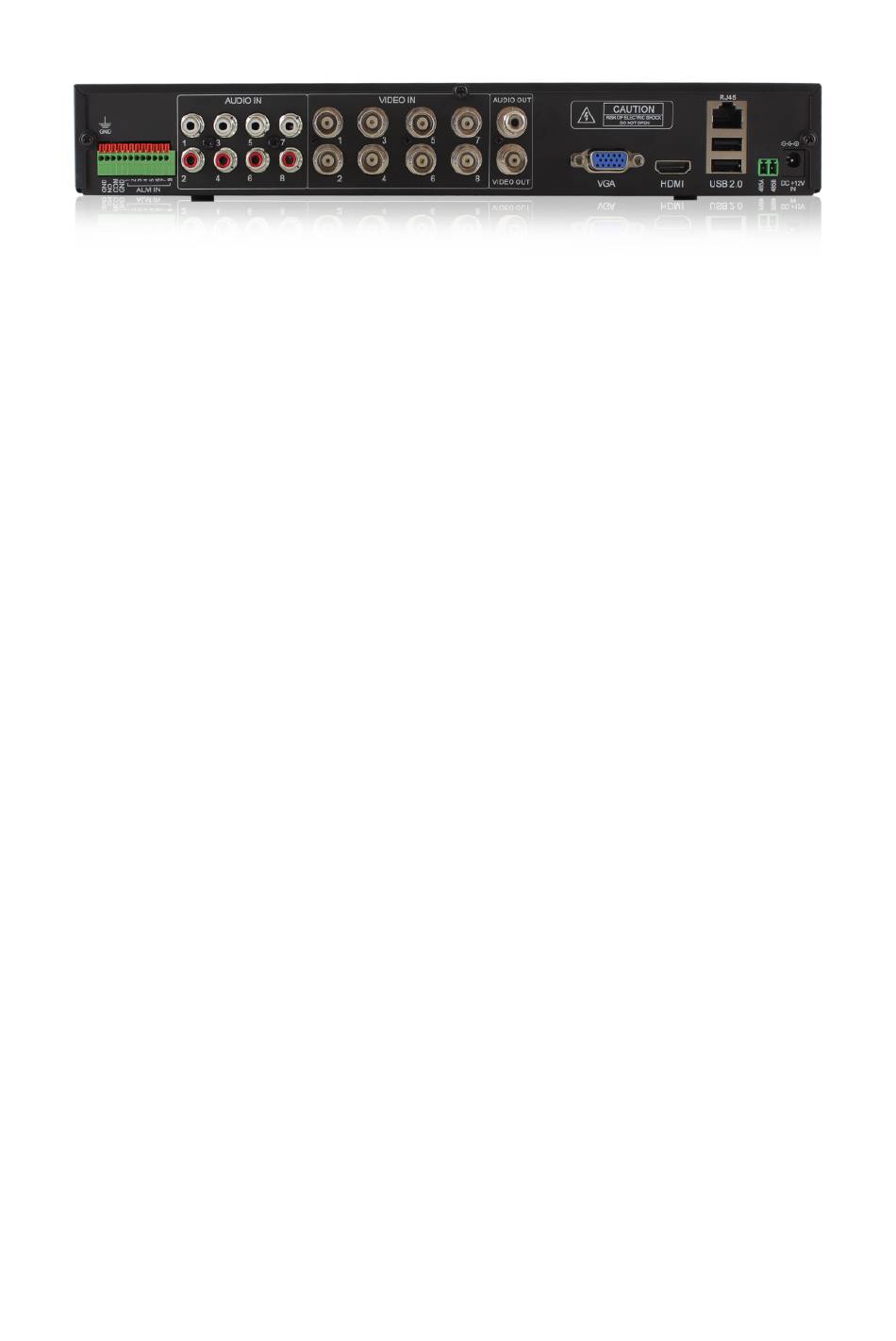

2.2 8-Port-Überwachungsrekorder EM6108R1
1. I/O-Verbindungen zum Anschließen externer Quellen am Überwachungsrekorder.
Eine externe Quelle könnte beispielsweise ein Türschalter sein. Sie können
solche externen Quellen mit einem Kabel an Masse und Eingang (1, 2, 3, 4, 5, 6,
7, 8) anschließen. Dazu drücken Sie mit einem Schraubenzieher die orange Nase
über dem Anschluss nach unten.
2. Audio-In: Kann zum Anschließen eines Mikrofons verwendet werden. Sie können
bei jeder Kamera ein Mikrofon montieren und das Mikrofon an den
entsprechenden Audio-Eingangskanal anschließen.
3. Video-In: Verwendung zum Anschließen von Kameras.
4. Audio-Out: Kann zum Anschließen eines analogen Receivers oder eines
Aktivlautsprechers verwendet werden.
5. Video-Out: Kann für ein CVBS-Kabel zum Empfangen der Bilder des
Überwachungsrekorders verwendet werden.
6. VGA-Anschluss. Schließen Sie zum Betrachten der Videostreams des
Überwachungsrekorders einen VGA-Monitor oder Fernseher an.
7. HDMI-Anschluss. Schließen Sie zum Betrachten der Videostreams des
Überwachungsrekorders einen HDMI-Monitor oder Fernseher an (empfohlen).
8. LAN-Anschluss.
9. Der obere USB-Port ist für eine USB-Maus vorgesehen. Der untere USB-Port ist
für die Verwendung mit USB-Speichersticks vorgesehen.
10. 485A & 485B. Anschlüsse für eine PTZ-Kamera.
11. Stromanschluss.
3.0 Verwendung des Überwachungsrekorders
In den folgenden Kapiteln wird erläutert, wie Sie den Eminent Überwachungsrekorder
konfigurieren und Kameras installieren. Es wird empfohlen, das Einrichten des
Überwachungsrekorders und das Installieren der Kameras auf einem Schreibtisch
vorzunehmen, bevor Sie den Überwachungsrekorder am gewünschten Standort
installieren und montieren. So können Sie den Überwachungsrekorder einfacher
vorbereiten und überprüfen, ob die Kameras ordnungsgemäß funktionieren.
3.1 Anschließen des Überwachungsrekorders an Ihr TV-
Gerät oder Ihren Monitor
1. Nehmen Sie den Überwachungsrekorder aus der Verpackung.
2. Verbinden Sie den Überwachungsrekorder mit einem Monitor/Fernseher, der über
