2.0 Die Anschlüsse

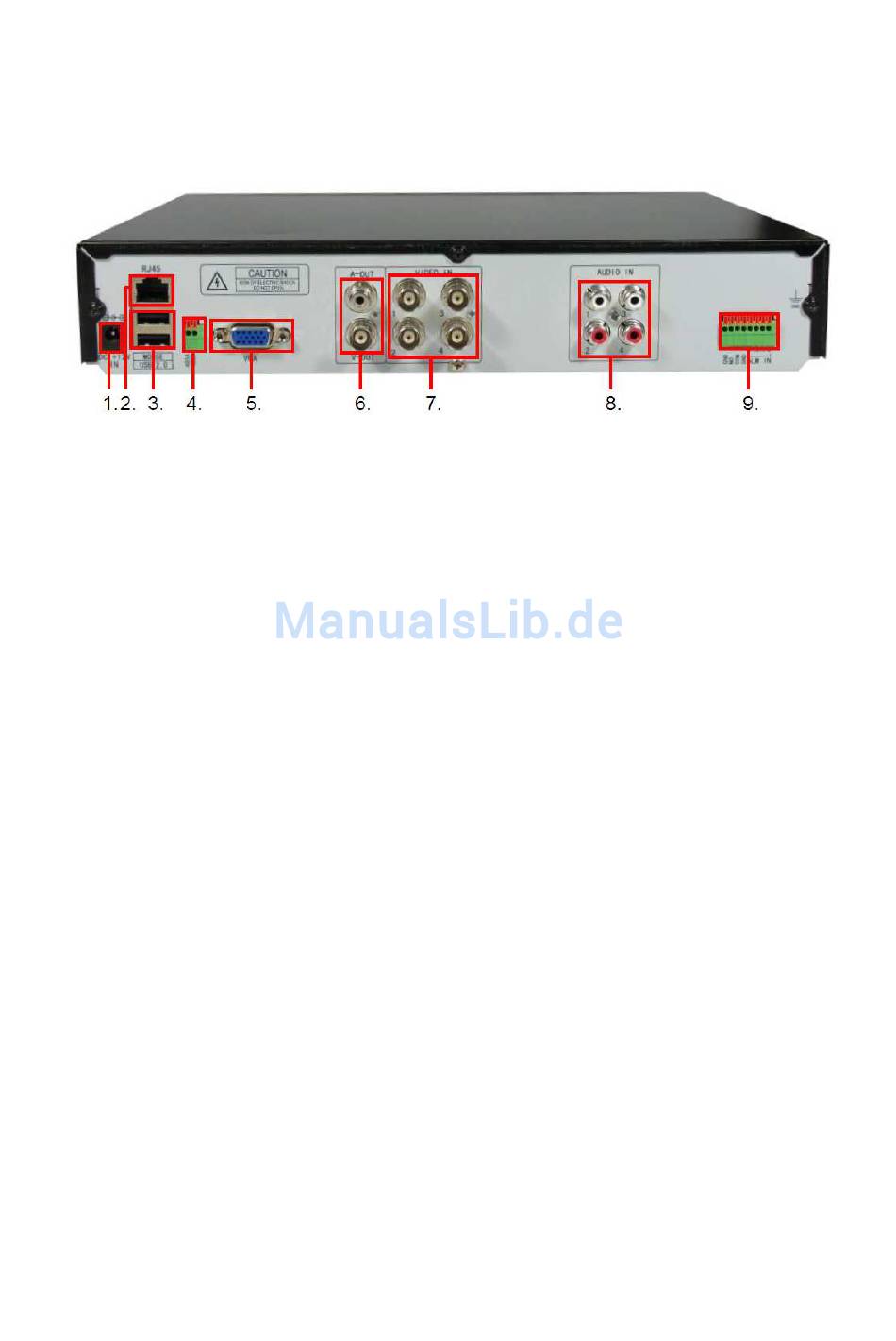

2.1 Überwachungsrekorder mit 4 Ports
1. Stromanschluss.
2. LAN-Anschluss.
3. Der obere USB-Port ist für eine USB-Maus vorgesehen. Der untere USB-
Port ist für die Verwendung mit USB-Speichersticks vorgesehen.
4. 485A und 485B. Anschlüsse für eine PTZ-Kamera.
5. VGA-Anschluss. Anschluss für ein VGA-Kabel zum Empfangen der Bilder
des Überwachungsrekorders (empfohlen).
6. A-Out: Audio-Ausgangskanal. Kann zum Anschließen eines analogen
Receivers oder eines Aktivlautsprechers verwendet werden. V-Out: Kann
für ein CVBS-Kabel zum Empfangen der Bilder des
Überwachungsrekorders verwendet werden.
7. Video-In: Verwendung zum Anschließen von Kameras.
8. Audio-In: Kann zum Anschließen eines Mikrofons verwendet werden. Sie
können bei jeder Kamera ein Mikrofon montieren und das Mikrofon an den
entsprechenden Audio-Eingangskanal anschließen.
9. Anschlussmöglichkeiten für externe Geräte. Eine externe Quelle kann
beispielsweise ein Türschalter sein. Sie können solche Geräte mit einem
Kabel an Masse und Eingang (1, 2, 3, 4) anschließen. Dazu drücken Sie mit
einem Schraubenzieher die orange Nase über dem Anschluss nach unten.
2.2 Überwachungsrekorder mit 8 Ports
