32 |
DEUTSCH
14.0 I/O-Verbindungen
14.1 Sensoreingänge (Alarmeingang)
EM6104 und EM6108 haben externe Alarmeingänge. EM6104 hat vier Alarmeingänge
und EM6108 hat acht Alarmeingänge.
Jeder Alarmeingang kann eine vorprogrammierte Aktion auslösen. Bitte rufen Sie zur
Einrichtung der Aktionen das erweiterte Einstellungsmenü des
Überwachungsrekorders auf. Wählen Sie das Alarm-Menü und das Sensor-Register.
Bitte wählen Sie den Typ N/O (Normal Offen). Nun können Sie jedem Sensor einen
Namen geben. Im Zeitplan-Menü können Sie programmieren, wann der Sensor den
Überwachungsrekorder auslösen soll.
Im Einstellungsmenü können Sie wählen, welche Aktionen bei Auslösung eines
Sensors ausgeführt werden sollen.

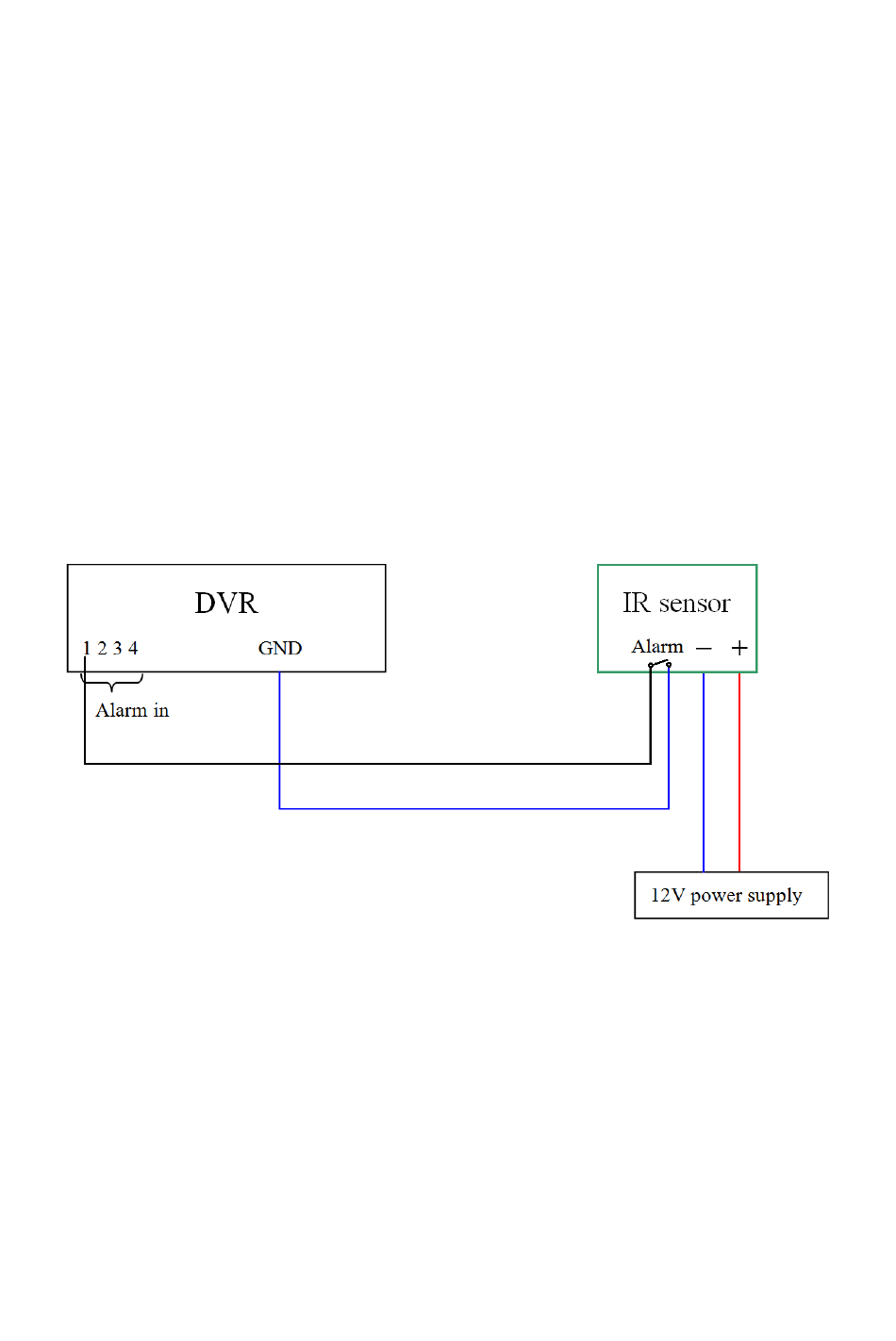

Bitte befolgen Sie das nachstehende Diagramm zur richtigen Verbindung mit den
Sensoreingängen.
14.2 Alarmausgang (Relais)
Wenn ein Alarm ausgelöst wird, können Sie einrichten, ob der Alarmausgang
ausgelöst werden soll.
Wenn der Alarmausgang ausgelöst wird, wird das Relais aktiviert und der NO-Kontakt
wird über das Relais mit dem COM-Kontakt verbunden.
Die Relaislast ist auf 3 A bei 30 V Gleichspannung beschränkt.
Bitte befolgen Sie das nachstehende Diagramm zur richtigen Verbindung für den
Alarmausgang.
