Kapitel 2 MONTAGE UND VERKABELUNG DER ANTRIEBSEINHEIT

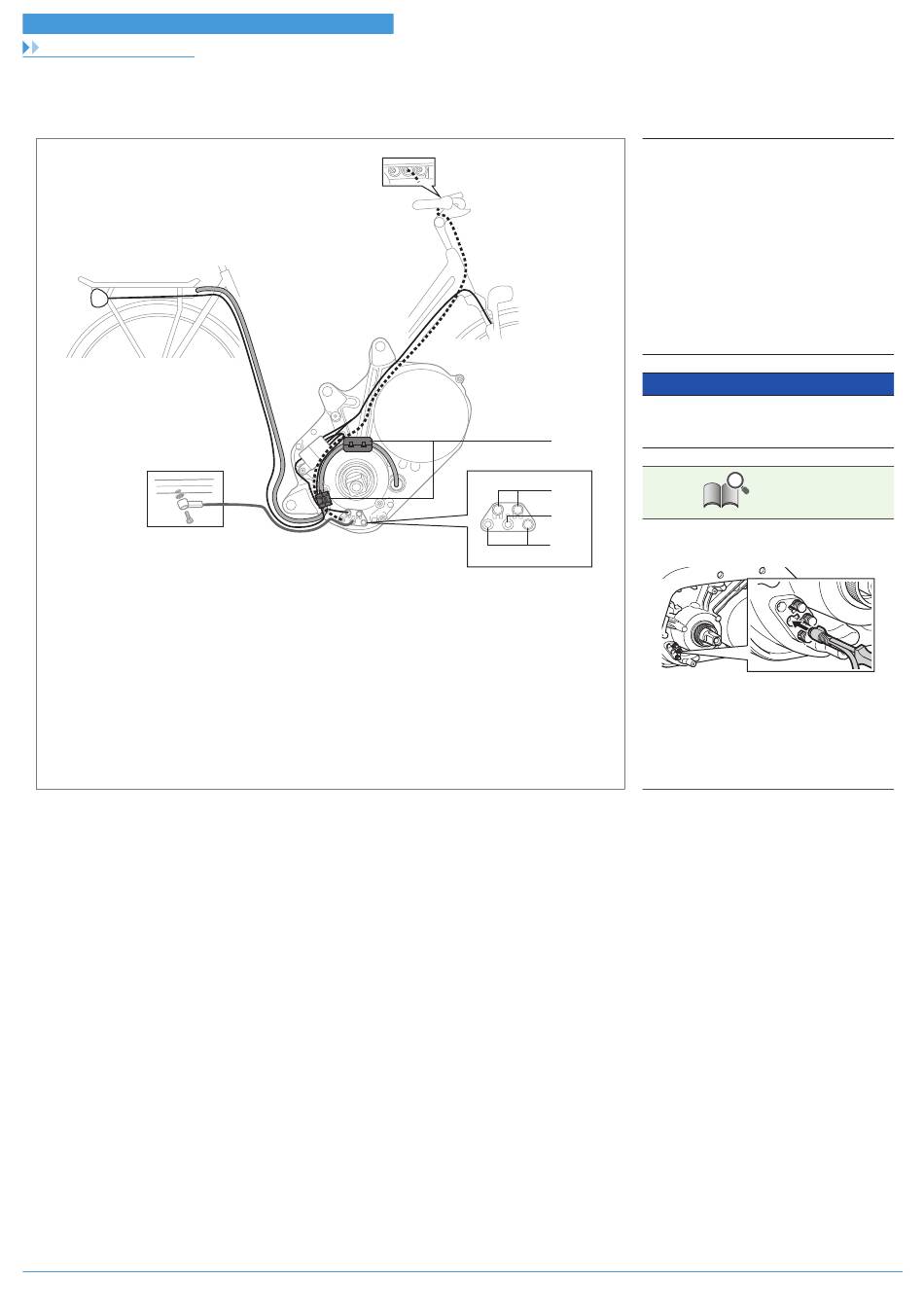

Schaltplan der Antriebseinheit
Schaltplan der Antriebseinheit
Nachfolgend ein Beispiel für die Verkabelung bei einem Gepäckträgerakku.
(D)*
(A)
(B)
(C)
2-3
(A)
Lichtanschluss
(B)
Anschluss des
Geschwindigkeitsaufnehmers
(C)
E-TUBE-Verbindung für
Fahrradcomputer und
Motoreinheiten
(D)
Ferritkern*
* Ist je nach Produktspezifikation
ggf. nicht im Lieferumfang
enthalten.
HINWEIS
An den nicht verwendeten Anschlüssen
müssen Blindstecker angebracht werden.
TECHNIK-TIPPS
•
Die Abbildung links zeigt ein
Verkabelungsbeispiel.
•
Die Lichtverbindung kann an die beiden
Anschlüsse (A) geführt werden.
•
Die E-TUBE-Verbindung für
Fahrradcomputer und Motoreinheiten
kann durch die beiden Anschlüsse (C)
geführt werden.
