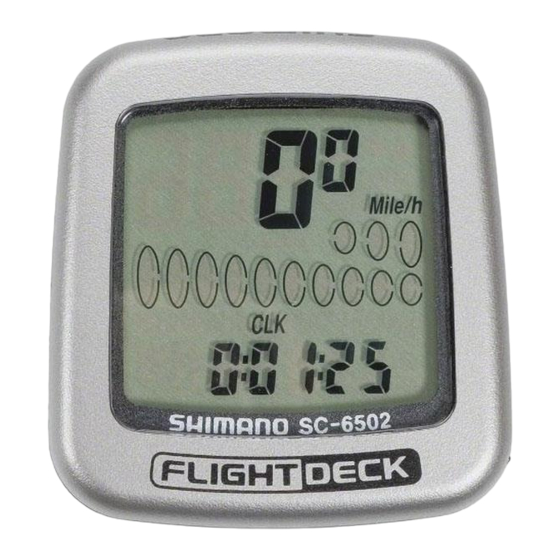

Fahrradcomputer
SC-6502 / SC-6501/ SC-M500
INHALTSVERZEICHNIS
• Ganganzeige (Balken) • Uhrzeitanzeige (CLK)
• Tempopfeil
• Hauptanzeige Trittfrequenz (VEL)
• Batterieanzeige (LO BAT) • Energiesparfunktion
• • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
49
50
52
• • • •
53
54
• • • •
55
56
57
58
• • • • • • • •
59
• • • • • • • • • • • •
59
60
61
67
68
47
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Shimano FLIGHT DECK SC-6502
Inhaltszusammenfassung für Shimano FLIGHT DECK SC-6502
-
Seite 1: Inhaltsverzeichnis
Fahrradcomputer SC-6502 / SC-6501/ SC-M500 INHALTSVERZEICHNIS 1. Anzeigebetriebsarten • • • • • • • • • • • • • • • • • 2. Anzeigen • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 3. -
Seite 2: Technische Daten
Konzentrieren Sie sich während der WARNUNG Fahrt nicht zu stark auf den Computer, weil sich dadurch die Unfallgefahr erhöht. Technische Daten Computer SC-6502 SC-6501 / SC-M500 Halterung/Sensor SM-SC70 SM-6501 SM-6501-MD SM-6501-M ST-7700-C ST- 7800 ST-M952 SL-M952 ST-6510 ST- M510 STI-Hebel ST- 6600 ST-5500-CA ST-M750 SL-M750... -
Seite 3: Anzeigebetriebsarten
1. Anzeigebetriebsarten Die gegenwärtige Geschwindigkeit und der Gang (Balken) werden immer angezeigt. Betriebsart 2 Betriebsart 1 Uhrzeit Trittfrequenz Etappenzeit Trittfrequenz, Hauptanzeige Tageskilometer Maximalgeschwindigkeit Gesamtkilometer Durchschnittsgeschwindigkeit Stoppuhr Rundenzähler SM-SC70 SM-6501-MD Betriebsarttaste SM-6501 Betriebsarttaste Drücken Sie die Betriebsarttaste einmal SM-6501-M Betriebsartentaste Halten Sie die Betriebsarttaste für mindestens 2 Sekunden gedrückt. -
Seite 4: Anzeigen
2. Anzeigen Betriebsart 1 Geschwindigkeit (VEL) Uhrzeit (CLK) Stoppuhr – Teilstrecke (DST STW) Etappenzeit Stoppuhr (TIM) Stoppuhr – Durchschnittsgeschwindigkeit Etappen (AVE STW) kilometer (DST) Stoppuhr – Maximalgeschwindigkeit Gesamt (MAX STW) kilometer (ODO) -
Seite 5: Rundenzähler (Cnt)
Betriebsart 2 Trittfrequenz Zahnkranzzähne Trittfrequenz Rundenzähler (digital) Ganganzeige (Balken) Maximalgeschwindigkeit Tempopfeil Durchschnittsgeschwindigkeit Batterieanzeige... -
Seite 6: Bezeichnung Und Funktion Der Einzelnen Teile
3. Bezeichnung und Funktion der einzelnen Teile Vorderseite Hauptanzeige 2. Ganganzeige 1. Geschwindigkeit (Balken) (VEL) 8. Trittfrequenz Nebenanzeige 3 - 7, 9 - 10 Rückseite Taste B Taste A Batteriefachdeckel Löschschalter Schalt / Bremshebel rechts STI < ST- 7800, ST- 7700-C, ST- 6600/6603, rechter Hebel : Betriebsartentaste ST- 6510, ST- 5500-CA, ST- 4400,... -
Seite 7: Geschwindigkeit (Vel)
( 1 ) Geschwindigkeit ( VEL ) km/h, mile/h 0,0 (2,0) - 130,0km/h 0,0 (1,2) - 80,0mile/h (Bereich) Wenn auf der Die gegenwärtige Hauptanzeige Geschwindigkeit wird oben auf die Trittfrequenz der Hauptanzeige angezeigt. angezeigt wird erscheint die Geschwindigkeit auf der Nebenanzeige ( 2 ) Ganganzeige ( Balken ) Kettenblätter... -
Seite 8: Gruppe Streckendistanz (Tim, Dst, Max, Ave)
( 4 ) Gruppe Streckendistanz (TIM, DST, MAX, AVE) Die Streckendistanzgruppe schließt die Fahrzeit (TIM), die Streckendistanz (DST), die Höchstgeschwindigkeit (MAX) und die Durchschnittsgeschwindigkeit (AVE) ein. Drücken Sie zum Einschalten der Streckendistanzgruppe die Betriebsarttaste, bis “TIM” angezeigt wird und drücken Sie danach die ST/SP-Taste. Fahrzeit (TIM) km/mile blinkt 0 - 99:59:59 (h:m:s) -
Seite 9: Gruppe Stoppuhr (Stw
( 5 ) Gesamtkilometer ( ODO ) 0 - 99999.9 km, mile Anzeige der zurückgelegten Gesamtstrecke ( 6 ) Gruppe Stoppuhr ( STW ) In dieser Gruppe sind die Stoppuhr, die Streckendistanz, die Durchschnittsgeschwindigkeit und die Maximalgeschwindigkeit eingeschlossen. Bei eingeschalteter Gruppe Stoppuhr blinkt die Anzeige “STW”. Mit der Einstellung “DST, STW”... -
Seite 10: Trittfrequenz (Rpm)
( 7 ) Trittfrequenz ( rpm ) Die Trittfrequenz wird aus den vorderen und hinteren Zähnezahlen und der gegenwärtigen Geschwindigkeit errechnet. Hinweis Die Trittfrequenz wird während der Fahrt immer angezeigt, unabhängig davon, ob sich die Pedalkurbeln drehen oder nicht. ( 8 ) Hauptanzeige Trittfrequenz ( VEL ) Die Trittfrequenz (rpm) kann auch auf der Hauptanzeige angezeigt werden. -
Seite 11: Digitale Zähnezahl (F - R)
( 10 ) Digitale Zähnezahl ( F - R ) Nach dem Schalten werden die Gangcombination angezeigt. Nach ungefähr 2 Sekunden wird wieder auf die anfängliche Anzeige zurückgeschaltet. ( 11 ) Batterieanzeige ( LO BAT ) Bei geringer Restkapazität blinkt diese Anzeige. -
Seite 12: Ändern Der Einstelldaten Und
4. Ändern der Einstelldaten und der Fahrradnummer Ändern der Ändern der Einstelldaten Fahrradnummer Anzeige einer anderen Anzeige als der Uhrzeit CLK Taste “B” 5 Sekunden Anzeige der Fahrradnummer Taste “A” Die zu ändernde Taste “B” Fahrradnummer wird Die Einstellung für angezeigt. -
Seite 13: Betrachten Der Daten Nach Dem
5. Betrachten der Daten nach dem Abnehmen des Computers von der Halterung Die aufgezeichneten Daten lassen sich auch nach dem Abnehmen des Computers von der Halterung ablesen. Betriebsart 1 Betriebsart 2 DST, STW AVE, STW MAX, STW Umschaltung durch Taste B Umschaltung durch Taste A 6. -
Seite 14: Montage Am Fahrrad
7. Montage am Fahrrad Bringen Sie die Hebel am Lenker an und schließen die Brems- und Schaltkabel an, bzw. stellen Sie die Kabel ein. Für nähere Einzelheiten wird auf die Bedienungsanleitung des STI-Hebels verwiesen. ( 1 ) Montage des Signalkabels (SM-SC70/SM-6501) Abb.1 Bringen Sie das Signalkabel... -
Seite 15: Dateneingabe
( 4 ) Montage des Magneten und Abb.4 weniger als des Sensors Ø2,1 mm Befestigen Sie den Magnet mit einem Schraubendreher provisorisch an einer Speiche auf der rechten Seite des Vorderrades, wie in Abb. 4 gezeigt. Legen Sie eine Gummiunterlage zwischen die Gabel und den Sensor, wie in Abb. - Seite 16 Beispiel nach vorne bewegen 2028 - 2032mm 2030mm • • • • • • 2033 - 2037mm 2035mm • • • • • • 2038 - 2042mm 2040mm • • • • • • Kontrollieren, ob ein Einfach-, Doppel- oder Radumfang Dreifachkettenblatt vorhanden ist.
- Seite 17 Wenn die in Abb. 9 gezeigte Anzeige erscheint, geben Sie den vorher gemessenen Reifenumfang ein. Abb.9 Taste “B”: Akzeptieren 2050 Reifenumfang (mm) • • • Taste “A”: Ändern des Einstellwerts 26 1,75 Angabe der Reifendimension • • • für 26” x 1,75 Der Wert nimmt mit jedem Tastendruck der Taste “A”...
- Seite 18 ( 4 ) Eingabe der Zähnezahl der Kettenblätter und Zahnkränze Die Anzeige wird danach Automatisch auf die in Abb. 10 gezeigte Anzeige umgeschaltet. Abb.10 inneres äußeres Kettenblatt Kettenblatt Kettenblätter Zahnkränze größter kleinster Zahnkranz Zahnkranz Die folgenden Zähnezahlen sind im Computer voreingestellt. Zähnezahl des größten Kettenblatts Kettenblätter 48 x 38 x 28 (3 Kettenblätter)
- Seite 19 Geben Sie die Zähnezahl für das innere Abb.12 Kettenblatt (bei einem Doppelkettenblatt), Taste “B”: bzw. des mittleren Kettenblatts (bei einem Akzeptieren Dreifachkettenblatt) ein. Auf der Anzeige blinkt “38” (bzw. “32”, Taste “A”: Ändern des falls die Fahrradnummer 3 oder 4 Einstellwerts eingestellt ist.) Der Wert kann zwischen 20 und 50 auf die gleiche Weise wie für...
- Seite 20 Falls ein 7-Fach Zahnkranz vorhanden sind, drücken Sie die Taste “A” einmal, so daß die blinkende Anzeige “21” auf “- -” umgeschaltet wird und drücken Sie danach die Taste “B” einmal. Damit wird angegeben, Daß kein 8-fach Zahnkranz vorhanden ist und die Eingabe der Zähnezahlen für die Zahnkränze angeschlossen.
-
Seite 21: Ersetzen Der Batterie
Die Stunden können mit der Taste “A” vorgestellt werden. Abb.17 Wenn die Taste “A” gedrückt gehalten wird, beginnen die Stunden zu laufen. Drücken Sie danach die Taste “B”, um die eingestellte Stunde zu speichern. Danach beginnt die Minutenanzeige zu blinken, wie in Abb. 17 gezeigt. Stellen Sie die Minuten gleich wie die Stunden ein. -
Seite 22: Fehlersuche
Fehlersuche * Keine Geschwindigkeitsanzeige • Kontrollieren Sie, ob der Geschwindigkeitssensor und der Computer richtig positioniert sind (Abstand und Richtung). • Kontrollieren Sie ob die Position des Sensors und des Magnets richtig sind. • Kontrollieren Sie ob der Computer richtig an der Halterung angebracht ist.
