Installatie

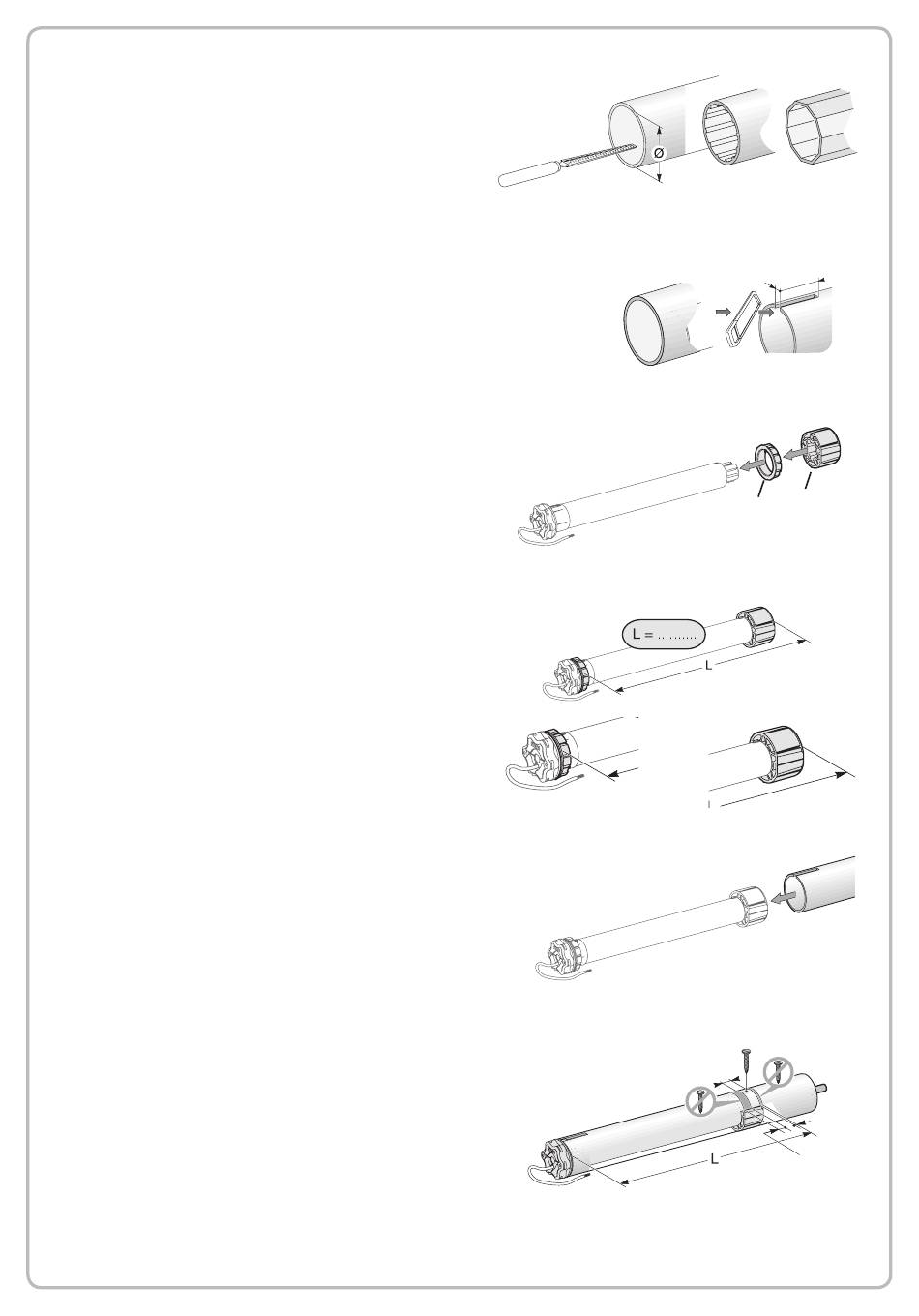

Voorbereiden van de buis
Zaag de buis af op de gewenste lengte.
Braam de buis af en verwijder de splinters.
Bij ronde buizen, zaagt u een inkeping
zoals aangegeven op de afbeelding [2].
Voorbereiden van de motor
Monteer de adapter (a) en de meenemer
(b) op de motor.
Meet de lengte (L) tussen de meenemer
(b) en de kop (c).
Assemblage motor - buis
Schuif de motor in de buis. Bij ronde buizen
plaatst u de inkeping op het ringwiel.
b
b
a
a
Bevestig de buis aan de motor met
behulp van 4 parkervijzen van Ø 5 mm
b
of met 4 stalen klinknagels van Ø 4,8
b
mm (L) .
4
[1]
[2]
[3]
[4]
c
[5]
[6]
