INSTALLATION
1.4.4.
Gleichstrom-Kontrollsystem 12 Volt
1 DIGITAL DIESEL-KONTROLLSYSTEM
Das elektrische Kontrollsystem ist standardmäßig in
12 Volt mit negativer Erdung. Eine massefreie
Version ist als Option für Aluminiumschiffe zur
Korrosionsvermeidung
Elektroverkabelung wurde bei der Einstellung des
Generators und an dem Kontroll-Panel vor der
Auslieferung im Werk vorbereitet.
Der Motor wird durch ein äußerst fortschrittliches
System auf Mikroprozessorbasis gesteuert: die
Digital Diesel Control. Die „Black Box", die den
Mikroprozessor enthält, befindet sich oben auf dem
Generator. Ein lokales Kontroll-Panel befindet sich
am Generator.
Fernbedienung
Die Lieferung umfasst ein Fernbedienungs-Panel,
das ebenfalls einen Mikroprozessor enthält. Ein 15 m
langes, 8-poliges Zwischenkabel wird ebenfalls
standardmäßig geliefert. Falls erforderlich, kann
wahlweise ein längeres Zwischenkabel (max. 30 m)
angeschlossen werden, wenn die Standardlänge für
den erforderlichen Abstand nicht ausreicht. Wenn
eine größere Distanz als 30 m erforderlich ist,
nehmen Sie bitte Rücksprache mit der Mastervolt
Serviceabteilung. Siehe Abb. 11.

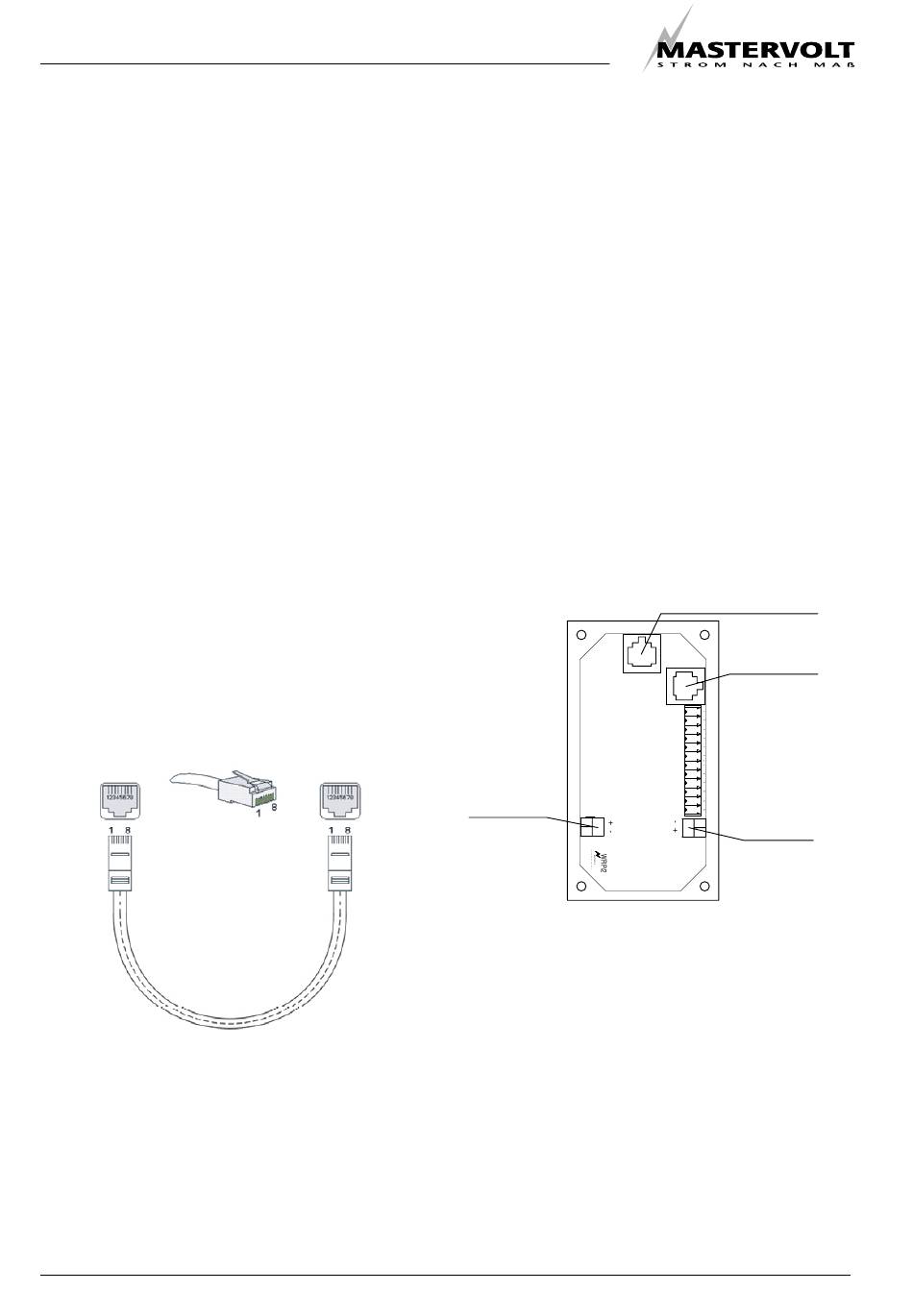

Fig. 11.
Das Kontroll-Panel wird nach Bohren eines Lochs in
das Armaturenbrett mittels der Kunststoffabdeckung
montiert. Siehe hierzu die Maßzeichnung in Abschnitt
3.4. Das Panel ohne Kunststoffabdeckung passt in
das modulare Mastervision Panelsystem.
Es können weitere Kontroll-Panele (Neben-Panele)
durch Verwendung der Modulanschlüsse auf der
Rückseite der Geräte parallel geschaltet werden. Als
Neben-Panel kann ein identisches Panel verwendet
12
erhältlich.
Die
gesamte
werden und alle Funktionen werden erneut erhalten.
Es ist ebenfalls möglich, einen älteren oder neueren
Paneltyp
für
das
Generators zu verwenden. Fernbedienungs-Panele
eines älteren Typs und System-Panele können mittels
des grünen Steckers angeschlossen werden.
Bitte beachten Sie beim Anschluss des Kabels an
den grünen Stecker die Farbcodes, so wie in Abb. 12
angezeigt.
Einige
Softwareversionen
System-Panelen (die vor Mai 2004 geliefert wurden)
sind möglicherweise nicht mit der Software der DDC
kompatibel; ein Update der Software der System-
Panele könnte erforderlich sein. Sollte dies der Fall
sein, nehmen Sie bitte Rücksprache mit der
Mastervolt Serviceabteilung.
Wenn die Werkseinstellungen verwendet werden, ist
die Installation sehr einfach: Stecken Sie einfach das
Fernbedienungskabel in die Fernbedienung und der
Generator ist einsatzbereit. Siehe Abb. 12.
WARNRELAIS
MAX. 150 mA
Whisper Remote Panel
Fig. 12.
Akustischer Alarm oder Warnlampe
Es kann ein externes Relais mit max. 150 mAmp zur
Erzeugung einer akustischen Warnung oder zum
Betrieb
einer
Warnlampe
werden. Bitte beachten Sie die Polarität, da einige
Relais eine Diode haben und deshalb Plus an Plus
und
Minus
an
Minus,
angeschlossen werden müssen. Siehe Abb. 12.
Automatischer Start/Stopp
Mastervolt übernimmt keine Verantwortung für
Schäden, die durch einen unbeaufsichtigten
Betrieb
des
Generators
Start/Stopp-Modus
verursacht werden.
Starten
und
Stoppen
von
alten
FERNBEDIENUNGSKABEL
FERNBEDIENUNGSKABEL
FARBEN DER KABEL
1
ROT
2
GRÜN
3
BRAUN
4
GELB
5
PINK
6
PURPURROT
7
BLAU
8
WEIß
9
ROT/BLAU
10 GRAU/PINK
11 GRAU
12 SCHWARZ
ABTASTEN BATTERIE 2
usw.
angeschlossen
so
wie
angezeigt,
im
automatischen
oder
Intervall-Modus
Juli 2004 / WHISPER 3,5 / DE
