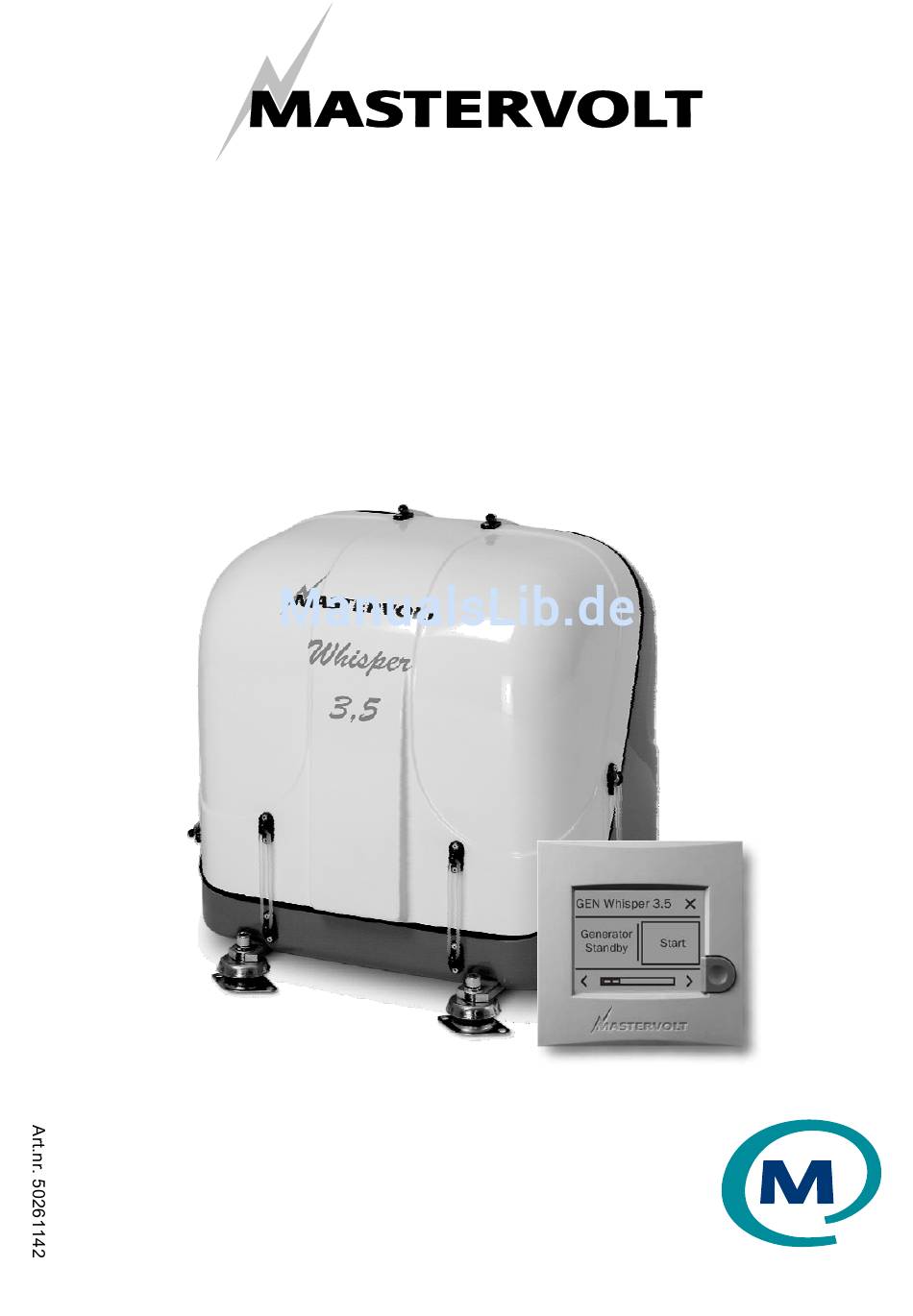

- Seite 1 INSTALLATIONSANLEITUNG WHISPER 3.5M - 3000 UPM - Marine-Dieselgenerator 230V / 50Hz Kontrolle durch MasterBus MASTERVOLT Snijdersbergweg 93, 1105 AN Amsterdam Die Niederlande Tel.: +31-20-3422100 Fax.: +31-20-6971006 www.mastervolt.com V5. Oktober 2009...
-
Seite 2: Inhaltsverzeichnis
Anleitungen, die auf unserer Webseite – www.mastervolt.com – zur Verfügung stehen. Copyright © 2009 Mastervolt. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments darf ohne vorherige schriftliche Genehmigung durch Mastervolt in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden. INHALT: INSTALLATION ................................ -
Seite 3: Installation
Abdeckung der Wände und Böden in der Umgebung mit einem dicken Schaumüberzug trägt sicherlich zur Verbesserung bei. Abbildung 1: Montage des Whisper Generators. X = Falsch, V = Gut DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 4: Belüftung
8 Ölsieb 12 Wechselstromkabel Antihebelventil 2 Kraftstoff-Rücklauf 9 Kraftstoffeinlass 13 Kabel Kraftstoffansaug- 3 Auspuff 6 Wasserrücklauf 10 Fernbedienungskabel Pumpe 4 Wasser-Auslass 7 Wassereinlass 11 Batterie NEG (–) Abbildung 2: Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... -
Seite 5: Anschlüsse
Entlüftung des Kraftstoffsystems gemäß dem Verfahren in Ansaughöhe beträgt 1 m. der Bedienungsanleitung vornehmen Falls die Pumpe den Kraftstoff höher als einen Meter ansaugen muss, ist eine externe Kraftstoffansaug-Pumpe DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... - Seite 6 2 Kraftstoffversorgung; 3 Vorfilter / Wasserabscheider (Option); 4 Zusätzliche Kraftstoffsaugpumpe (Option); 5 Kraftstofftank; 6 Standardmäßige Kraftstoffansaugpumpe; 7 Standardmäßiger Kraftstoff-Filter. Abbildung 4: Kraftstoffversorgung (Tank befindet sich unterhalb des Generators) Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
-
Seite 7: Kühlung
Schläuche, Leitungen oder Anschlüsse mit einem zu geringen Durchmesser, reduzieren die Motorkühlung. Dies ist die Hauptursache für die Motorüberhitzung. Wenn der Generator zum ersten Mal gelaufen ist, sollte der DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 8: Fahrtrichtung
Wenn der Belüftungsstutzen blockiert ist, werden Wasserschläuche nicht durchlüftet, wenn Generator ausgeschaltet ist, und Wasser kann in den Abbildung 8 Mastervolt Antihebelventil (Belüftungsstutzen) Motor gelangen. Dies führt zu unmittelbaren Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... -
Seite 9: Auspuffsystem
Länge A - B = 2.5m 1 Auspuff-Wasserheber; 4 Schwanenhals; 2 Auspuffauslass-Schalldämpfer; 5 Auspuffauslass durch den Rumpf Ø 40 mm; 3 Auspuffleitung Ø 40 mm; 6 Wasserlinie. Abbildung 9: Standard Auspuffsystem DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... - Seite 10 Ø 40 mm Ø 40 mm Ø 40 mm Ø 40 mm Abbildung 11: Nur nach dem Auspuff/Wasserabscheider darf der Auspuffschlauch eine Länge von maximal 7,5 m haben Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
-
Seite 11: Superleises Auspuffsystem
Abbildung.12: Wasserverschluss im Auspuffsystem Auspuffauslass in der Nähe des Rumpfauslasses wird die Geräuschemission weiterhin senken. GUT! FALSCH Abbildung 13: Wasser sammelt sich in den hängenden Krümmungen des Auspuffgasschlauchs und verursacht Gegendruck DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 12: Kontrollsystem
Systemvorrichtungen von Stecken Sie das Kommunikationskabel in den Mastervolt, wie Wechselrichter, Batterielader, Generator, anderen Kommunikationsanschluss. Batterien und viele mehr. Nähere Angaben erhalten Sie in Kapitel 4. Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... - Seite 13 Betrieb des • Montieren Sie das MasterView Easy auf das Generators aufgrund ereignisbasierender Panel (1) und bringen Sie danach die Vorderseite Befehle verursacht werden. (2) wieder an. DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt...
- Seite 14 Abbildung. 20: Anschluss für Not-Aus-/Feuermeldeschalter kann, ist bei Mastervolt erhältlich. Zum Laden der Startbatterie allein kann ebenfalls ein kleiner Lader, wie beispielsweise der IVO SMART 12/10 verwendet werden. Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
-
Seite 15: Weitere Empfehlungen Und Warnungen
Vergewissern Sie sich, dass die Kabelanschlüsse ordnungsgemäß angebracht sind und niemals während oder kurz nach dem Laden entfernt werden, da Funken entstehen können, die eventuell zur Zündung des Wasserstoffgases führen können. DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... - Seite 16 Lloyds Register of Shipping oder Veritas, Vorschriften zum Schutz von Personen, der Baugesetzgebung usw., zu entsprechen. Deswegen ist es von größter Wichtigkeit, fachmännischen Rat zu diesem Thema einzuholen. Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
-
Seite 17: Installations-Spezifikationen
Stellen hat. Prüfen Sie, ob die Minuspole der 12 V Startbatterie. Ansaughöhe des Kraftstoffes weniger als 1 Meter beträgt. Prüfen Sie, keine Luft 11 Installieren Sie einen Batterielader von Mastervolt. Wasser/Kraftstoffabscheider ist. DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 18: Installations-Spezifikationen Whisper 3.5
Ø 40 mm (1 ”) Wasser/Abgasabscheider Ø 40 mm (1 ”) Vibrationsdämpfende Halterungen Art. Nr 50230552 Bodenplatte Mindestens 44 kg Batterielader (Option) IVO SMART 12/10; 12V / 10 Ampere Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... -
Seite 19: Installationsmaterial Whisper 3.5
Kabelöse 16mm² / M10 GESAMT 50230208 BATTERIE-INSTALLATIONS-KIT 55Ah WAHLWEISE ERHÄLTLICHES INSTALLATIONSMATERIAL • Zusätzliches Installationsmaterial Menge Artikel-Nr Beschreibung 6501208010 Kabel 16mm² Rot per 100 meter 6501208020 Kabel 16mm² Schwarz per 100 meter DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... - Seite 20 WAHLWEISE ERHÄLTLICHES INSTALLATIONSMATERIAL • Zusätzliches Installationsmaterial Menge Artikel-Nr Beschreibung 50221522 Schlauchklemmen, rostfrei 10-16 pro Meter 50222020 Kupfer-Kraftstoffleitung pro Meter 50220063 Kraftstoffschlauch • Ersatzteile Menge Artikel-Nr Beschreibung 50230092 Filter für Kraftstoffsieb/Wasserabscheider Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
- Seite 21 50230017 Siphon-Unterbrecherventil 12.5mm (1/2”), Komplett (einschließlich Ventilsatz) 50221521 Schlauchklemmen , rostfrei 12-20 50220057 Schlauch für warmes Kühlwasser 13x21mm 50221260 Schlauchverbinder 12.5mm (1/2”) GESAMT 50230272 BELÜFTUNGSSTUTZEN-KIT 12.5 mm (1/2") DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt...
- Seite 22 ”) WAHLWEISE ERHÄLTLICHES INSTALLATIONSMATERIAL Menge Artikel-Nr Beschreibung 50201830 Winkelstück 90° Adapter für Auspuff-Schlauch 50221504 Schlauchklemmen, rostfrei, 35-50 mm 50230113 Gerade Kupplung Delta 40mm 50230112 Krümmer (45º) Delta 40mm Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE...
- Seite 23 Federscheibe SP M12 50211251 Innensechskant Schraube ZP M12x40 50211438 Unterlegscheibe SP M10x30x1,5 50211447 Federscheibe SP M10 50211241 Innensechskant Schraube ZP M10x25 GESAMT 50230207 BASE PLATE KIT WHISPER 3.5 DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt...
-
Seite 24: Diagramme Und Zeichnungen
DIAGRAMME UND ZEICHNUNGEN 3 DIAGRAMME UND ZEICHNUNGEN GLEICHSTROM-SCHALTPLAN Abbildung 29a: Gleichstromschalplan des Whisper 3.5 (Art. Nr. 51200500) Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... - Seite 25 DIAGRAMME UND ZEICHNUNGEN Abbildung 29b: Gleichstromschalplan des Whisper 3.5 – massefrei (Art. Nr. 51200506) DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt...
-
Seite 26: Namen Und Farben Der Kabel
Battery + Weiss 2.5 mm² Battery – Schwarz 16 mm² Start relay + Weiss 1 mm² Earth wire Gelb/grün 6 mm² * Nur bei massefreie Modellen (Art. Nr 51200506) Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... -
Seite 27: Wechselstrom-Schaltplan 230 V / 50 Hz
ROTOR BROWN YELLOW/GREEN BLUE MAIN WINDING DCC/AC-1 YELLOW/GREEN CURRENT TRANSFORMER ERDE UND “NULL” VERBUNDEN BLACK (11) (11) 230V 50Hz DDC/ct-1 BROWN YELLOW/GREEN BLUE DDC/AC-1 YELLOW/GREEN Abbildung 30 Wechselstrom-Schaltplan DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 28: Abmessungen Des Masterview Easy Panels
16 mm² Schwarz (einschließlich) 8 mm • Seewassereinlass: • Kabel: 13 mm 3x 2.5 mm2 (5 meter einschließlich) • Anschluss Belüftungsstutzen: • Fernbedienung: 13 mm MasterBus Kommunikationskable (15 meter einschließlich) Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... -
Seite 29: Masterbus
Wählen Sie den Ereignisbefehl aus der Liste der Ereignisbefehle des Ziels (siehe Betriebsanleitung des Generators) Ereignisdaten: Kopieren Wählen Sie die Ereignisaktivität aus der Liste der Ereignisbefehle des Ziels (siehe Betriebsanleitung des Generators) DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt... -
Seite 30: Errichtung Eines Masterbus-Netzes
Führen Sie keine Ringnetze aus. Wie bei allen Hochgeschwindigkeits-Datennetzen benötigt MasterBus an beiden Enden des Netzes eine Abschlussvorrichtung. Führen Sie im Netz keine T-Anschlüsse durch. Terminating Terminating device device Copyright © 2009 Mastervolt / Oktober 2009 / WHISPER 3.5 / DE... - Seite 31 NOTIZEN NOTIZEN DE / WHISPER 3.5 / Oktober 2009 / Copyright © 2009 Mastervolt...
