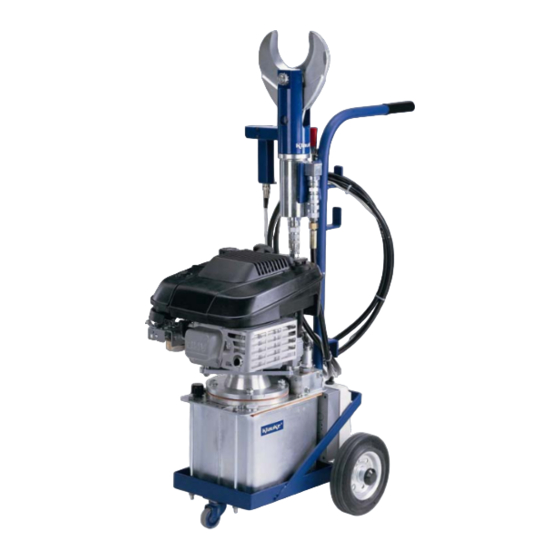

Bedienungs- und Wartungsanleitung
K 404
Inhaltsangabe
1.
2.
Aufschriften
3.
4.
Beschreibung des benzinbetriebenen-hydraulischen Pumpaggregates
4.1.
4.2.
4.3.
5.
5.1.
5.2.
5.3.
5.4.
5.5.
Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.
5.6.
6.
7.
8.
Aufzählung der technischen Daten
JCS
Tel.: 02191/907-0
Fax: 02191/907-141
h:\doku\bed_kl\hydr\he8203.doc
Anz. der Seiten: 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klauke K 404

Inhaltszusammenfassung für Klauke K 404

  • Seite 1: Inhaltsverzeichnis

    Auf dem Knapp 46 Tel.: 02191/907-0 D-42855 Remscheid Fax: 02191/907-141 ___________________________________________________________________________ Bedienungs- und Wartungsanleitung K 404 Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des benzinbetriebenen-hydraulischen Pumpaggregates 4.1. Beschreibung der Komponenten 4.2. Beschreibung der Betätigungs- und Überwachungsfunktionen 4.3. Beschreibung des Schneidvorganges Hinweise zum bestimmungsgemäßen Gebrauch 5.1.

  • Seite 2: Einleitung

    Bitte prüfen Sie anhand Ihres Lieferscheins, ob Sie auch die von Ihnen gewünschten Zubehörteile erhalten haben. Bedienungsanleitung für das benzinbetriebene-hydraulische Schneidaggregat Typ K 404, Seriennummer ..... 1. Einleitung Vor Inbetriebnahme Ihrer benzinbetriebenen Hydraulikpumpe lesen Sie sich die Bedienungsanleitung sorgfältig durch.

  • Seite 3: Beschreibung Der Benzinbetriebenen-Hydraulischen Pumpe

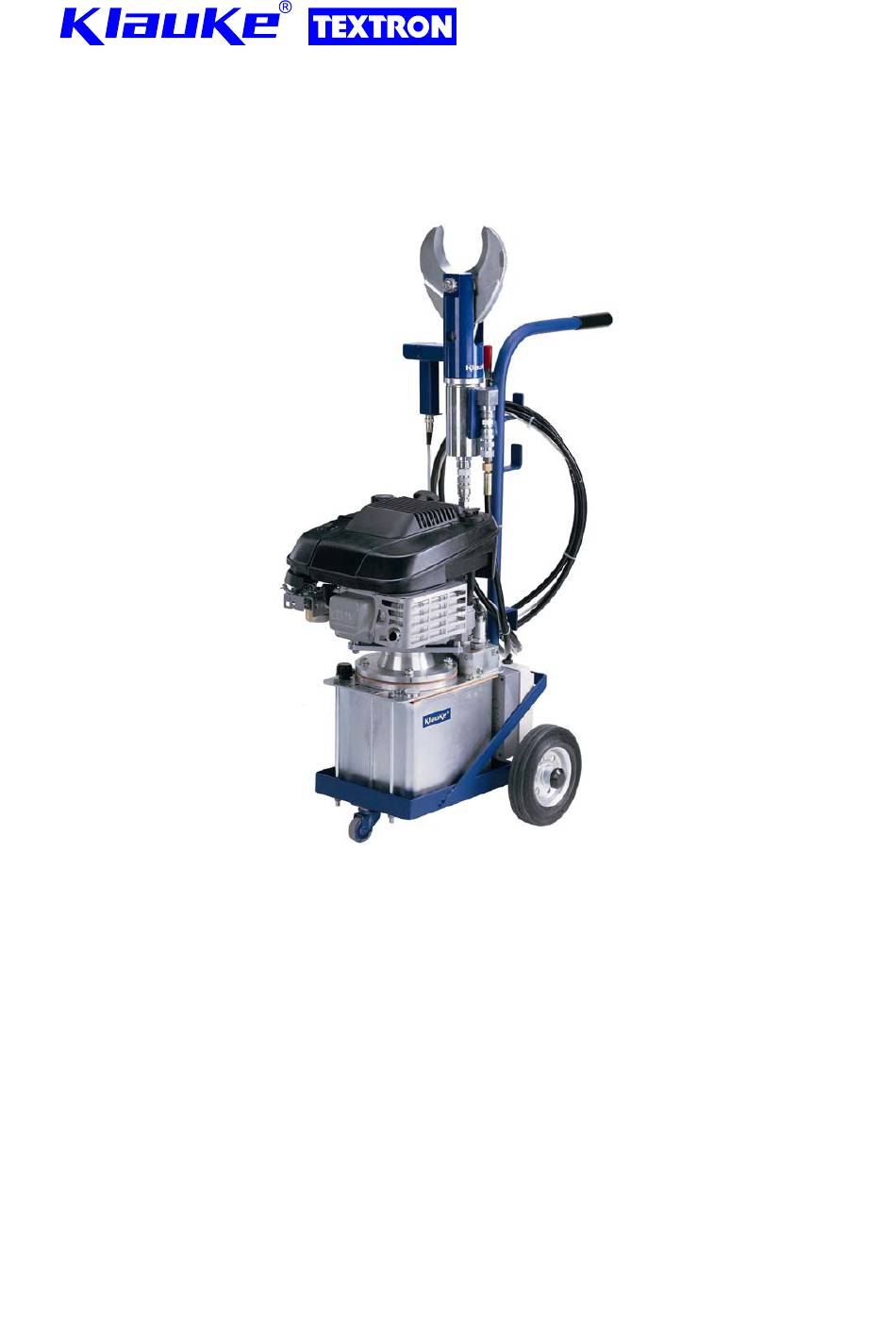

    Bedienungsanleitung K 404 Seite 3 _____________________________________________________________________________ 4. Beschreibung der benzinbetriebenen-hydraulischen Pumpe 4.1. Beschreibung der Komponenten Das benzinbetriebene-hydraulische Schneidaggregat mit unserer Typbezeichnung K 404 bestehen aus folgenden Komponenten: Bild 1 Pos.-Nr. 12 Pos.-Nr. 8 Pos.-Nr. 1 Pos.-Nr. 7 Pos.-Nr. 4 Pos.-Nr. 10 Pos.-Nr.
