3.5 Conexión eléctrica

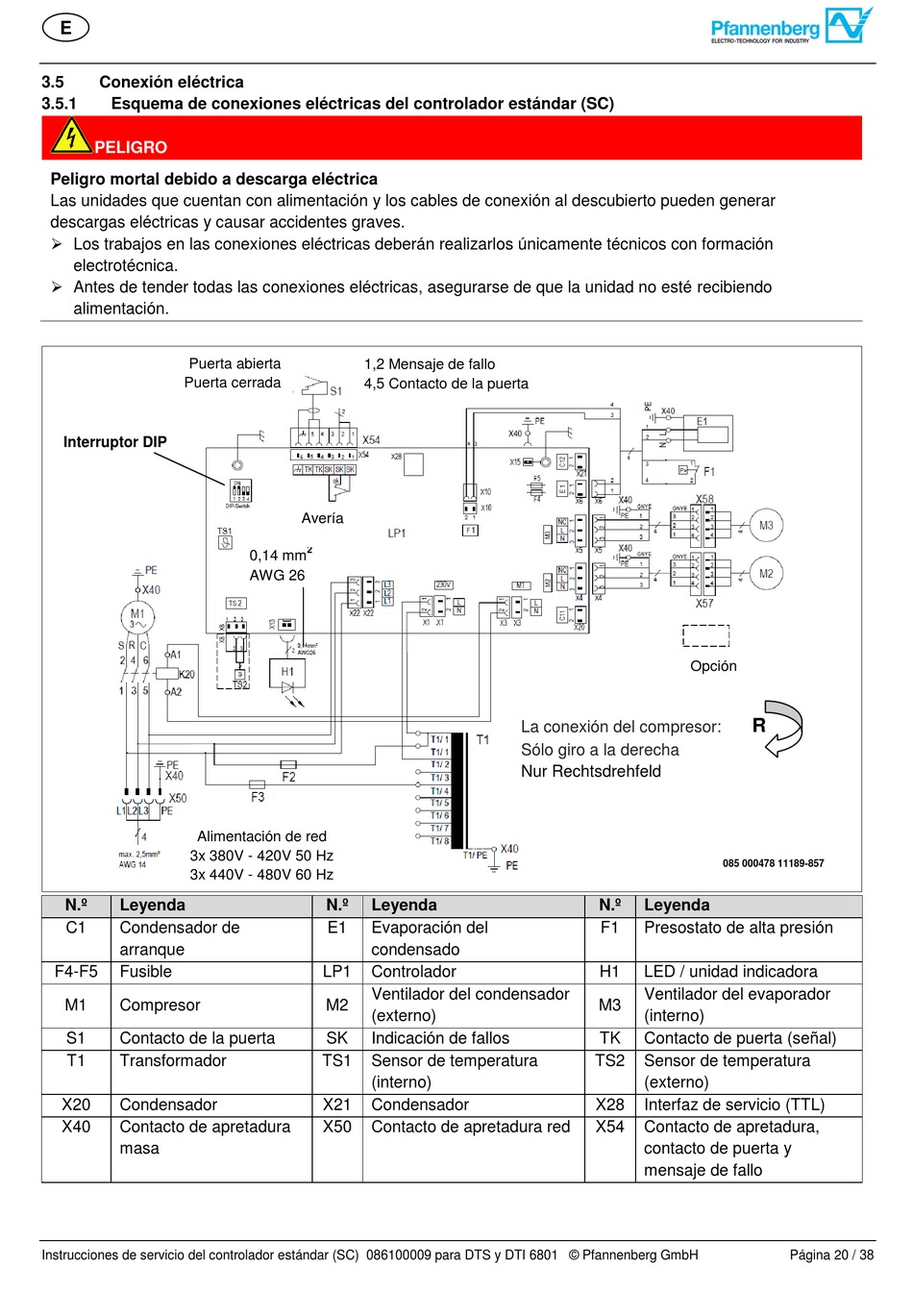

3.5.1 Esquema de conexiones eléctricas del controlador estándar (SC)
PELIGRO
Peligro mortal debido a descarga eléctrica
Las unidades que cuentan con alimentación y los cables de conexión al descubierto pueden generar
descargas eléctricas y causar accidentes graves.
 Los trabajos en las conexiones eléctricas deberán realizarlos únicamente técnicos con formación
electrotécnica.
 Antes de tender todas las conexiones eléctricas, asegurarse de que la unidad no esté recibiendo
alimentación.
Puerta abierta
Puerta cerrada
Interruptor DIP
Alimentación de red
3x 380V - 420V 50 Hz
3x 440V - 480V 60 Hz
N.º Leyenda
C1 Condensador de
arranque
F4-F5 Fusible
M1 Compresor
S1 Contacto de la puerta
T1 Transformador
X20 Condensador
X40 Contacto de apretadura
masa
Instrucciones de servicio del controlador estándar (SC) 086100009 para DTS y DTI 6801 © Pfannenberg GmbH
1,2 Mensaje de fallo
4,5 Contacto de la puerta
Avería
2
0,14 mm
AWG 26
N.º Leyenda
E1 Evaporación del
condensado
LP1 Controlador
Ventilador del condensador
M2
(externo)
SK Indicación de fallos
TS1 Sensor de temperatura
(interno)
X21 Condensador
X50 Contacto de apretadura red
Opción
La conexión del compresor:
Sólo giro a la derecha
Nur Rechtsdrehfeld
N.º Leyenda
F1 Presostato de alta presión
H1 LED / unidad indicadora
Ventilador del evaporador
M3
(interno)
TK Contacto de puerta (señal)
TS2 Sensor de temperatura
(externo)
X28 Interfaz de servicio (TTL)
X54 Contacto de apretadura,
contacto de puerta y
mensaje de fallo
R
0085 000 478 11189-857
085 000478 11189-857
