User manual / Bedienungsanleitung

2.6.3 Ausrichtung des Tonabnehmers und des Tonarms

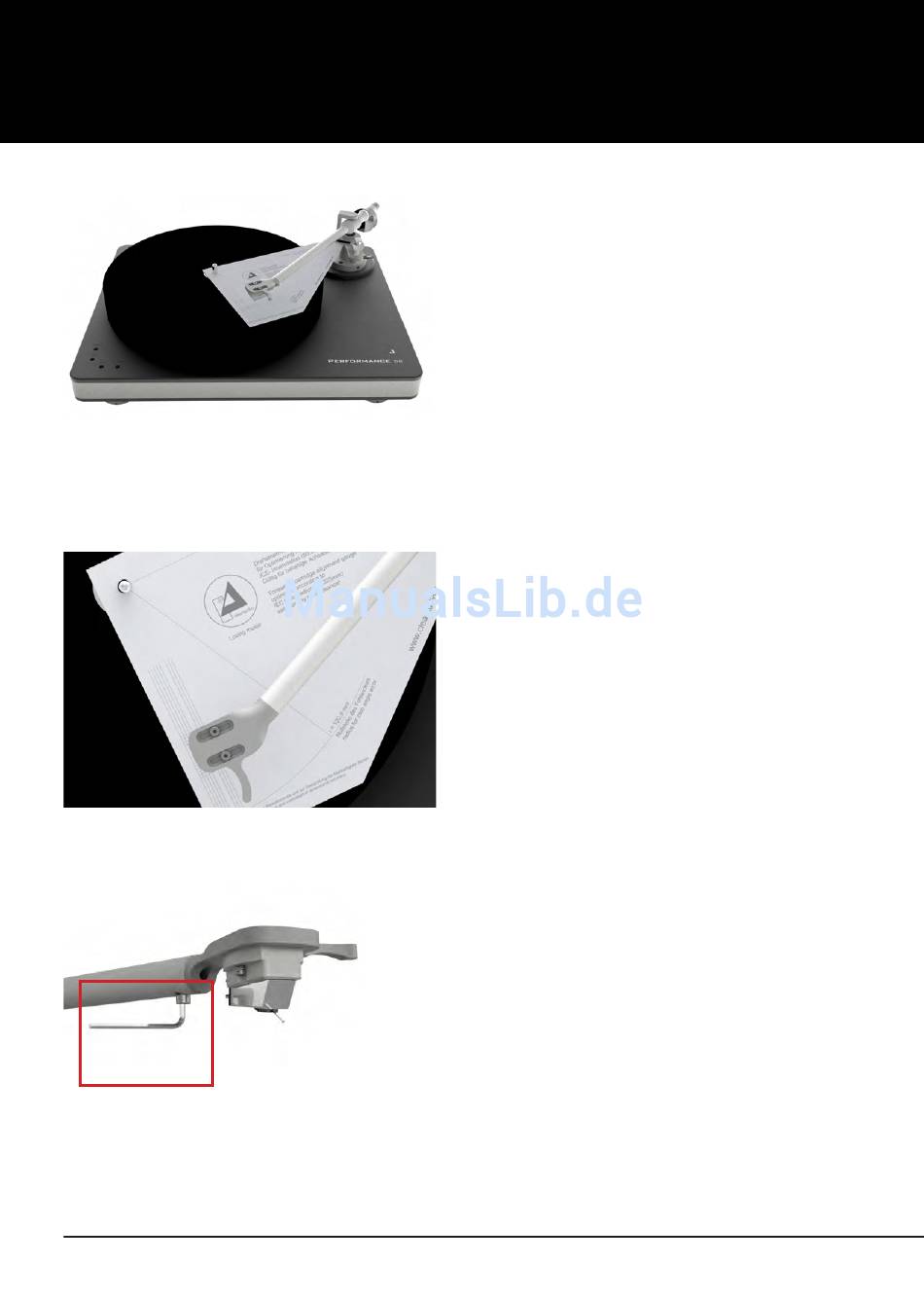

Abb. 9: Ausrichten des Tonarmes
Die genaueste Einstellung erreichen Sie, wenn Sie die Parallelität mithilfe eines Geodreiecks über-
prüfen. Falls nötig, passen Sie die Tonarmhöhe durch Verschieben des Tonarmes in der Tonarmboh-
rung in die entsprechende Richtung an und fixieren Sie diese Tonarmposition durch Anziehen der
seitlichen Madenschraube.
Abb. 10: Parallelität des Tonarmes

2.6.4. Folgende Einstellung dient nur zur Optimierung des Azimuths

Abb. 11: Azimuth-Einstellung
Nähe des Headshells vorsichtig lösen. (Achtung: nicht ganz heraus drehen!), damit sich das Heads-
hell mit montiertem Tonabnehmer um die Längsachse verdrehen lässt. Blicken Sie bei diesen Einstel-
lungen immer im Lot, also direkt von oben auf den Tonarm und Tonabnehmer, um Parallaxenfehler
zu vermeiden. Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Innensechs-
kantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern.
18
Zu den nachfolgenden Einstellungen legen Sie die
Einstellschablone auf den Plattenteller wie in
nebenstehender Abbildung auf (clearaudio Logo
zeigt zur Spindel). Entfernen Sie den Nadelschutz
des Tonabnehmers. Wenn Sie den Tonabnehmer
etwa auf Plattenmitte absenken, sollte seitlich be-
trachtet, die Oberkante des Tonabnehmerkörpers
parallel zur Schallplattenoberfläche verlaufen. Als
Orientierung kann hier auch das Tonarmrohr
dienen.
Zur endgültigen Tonarm- und Tonabnehmerjustage
benötigen Sie die ebenfalls mitgelieferte Einstell-
schablone.
Drehen Sie anschließend den Plattenteller soweit,
dass in etwa die Position wie in nebenstehender
Abbildung erreicht wird. Wenn die Flanken des
Tonarmrohres von oben betrachtet absolut parallel
mit den Markierungslinien der Einstellschablone
abschließen, können Sie mithilfe des Tonarmliftes
den Diamanten des Tonabnehmers auf den
Referenzpunkt der Einstellschablone absenken.
Der Azimuth bezeichnet den Winkel, den die Nadel des
Tonabnehmersystems - von vorne betrachtet - zur Schall-
platte einnimmt. Er sollte exakt 90 Grad zur Rille / Schall-
platte betragen. Der Azimuth ist werksseitig schon ein-
gestellt. Falls Sie den Azimuth noch optimieren wollen,
senken Sie den Tonabnehmer wieder auf die Plattenober-
fläche ab und betrachten Sie den Tonabnehmer von
vorne. Prüfen Sie, ob die obere Tonabnehmerkante parallel
zur Plattenoberfläche verläuft. Passen Sie gegebenenfalls
die Tonabnehmerposition an, indem Sie die kleine Innen-
sechskantschraube auf der Tonarmrohrunterseite in der
